雙新電雙新電器大型充電器器大型充電器

KDCA102-72V50A說明書

一、技術參數

1．電源：380V±5％，三相50H_Z

2.輸出直流電壓：0－72V，輸出直流電流：0－50A

3.  輸出回路：2路

4．恒流精度：≤±1.5%

5．充電方式：常規充電，自動充電

6.過流保護值：額定電流×1.1倍

7.海拔高度：＜1000米

8．環境溫度：－15～＋45°C；濕度：＜80％、

9. 規格：600*450*1200mm

二、工作原理

本機由兩套相對獨立的充電回路組成，每套均由控制線路，整流變壓器及整流元件組成，380V三相電源經控制回路后由變壓器降壓隔離后，再由二極管及可控硅組成的三相橋式整流電路進行整流，由反饋控制回路對輸出電壓及電流進行調節，即實現恒流充電。本機裝有缺相．錯相顯示電路，當電源出現缺相或相序不正確時，可提醒您及時排除故障。

三、結構特征

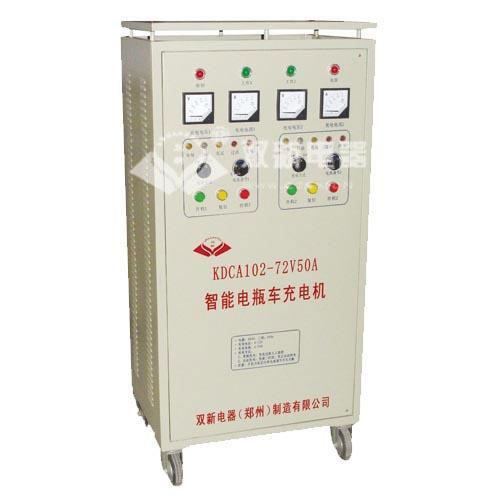

本機是帶有轉向輪的柜式桔構，移動方便。整機下部為整流變壓器，上部為控制電路及整流電路，前面板裝有控制按鈕．指示燈．直流電壓表及電流表和定時器等，打開后門可進行接線及更換保險操作。

四、使用

當通電試驗本機工作正常后，將電池組與本機重新接好，則可根據以下敘述選擇：自動或常規二種充電方式中的一種進行充電。

1．自動充電：

將充電方式開關旋至“ 自動”位置，電流調節旋鈕調至最小，開機后，“自動”指示燈亮綠色，調節充電電流到所需值，一般為稍大于電池容量的十分之一值，當充到電池端電壓為59V時，電流減半充電到63V延時2小時（可在機內調節定時時間，最長時間為6小時）后自動轉入浮動充電，此時充電電壓保持56V不變,同時“自動”指示燈亮紅色，即為充足。

使用此種充電方式應注意：

（1）此種充電方式優點是充電快，適合短時間充電，若正常補充充電，則應注意調節電流不應太大，一般以稍大于電池容量十分之一值為準（也可按電池說明書有關規定進行），若電池不太虧電（充電后使用時間不長），則應將電流調得稍小一些為宜。

（2）充電時電壓達到59V時，本機自動電流減半，并延時1小時（在機內可調時間）自動轉入浮充，這樣既能保證電池充足，以可防止電池過充。

（3）當電流調不到額定值時，或調到時突然沒有電流，可能是電源電壓太低造成，并不是本機故障。

（4）本充電方式適合48V電池組正常補充充電。

2．常規充電

選定充電方式為“常規”后，并將電流調節旋鈕調到最小后開機，然后緩慢調節充電電流為所需值，一般應為稍大于電池容量的十分之一值，或參考電池說明書，根據不同的需要（補充．初充等）選擇不同的充電電流。

使用本充電方式時注意：

（1）充電時所充電池在12V－48V內均可使用。

（2）充電時需人監測調節，并隨時記錄有關電池的比重，端電壓．溫度等參數，以保證電池進行正常的充電，充足后應及時關機。

在以上幾種方式充電過程中，若電流過大則過流指示燈亮，自動停止充電，此時可將電流調節旋鈕調小后，按復位按鈕即可正常。
