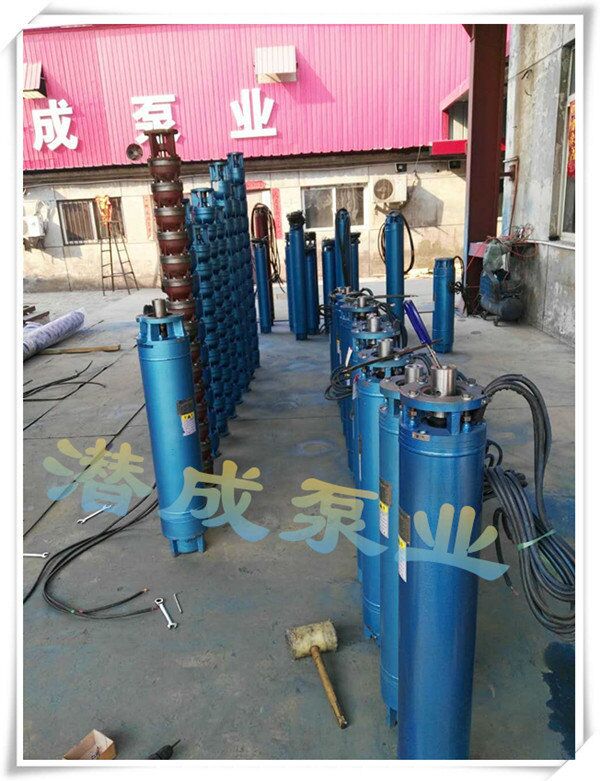

QJ提水泵電機-qj天津提水泵電機-qj*的提水泵電機-qj三相交流電提水泵電機 QJ提水泵電機

提水泵電機-qj天津提水泵電機-qj的提水泵電機-qj三相交流提水泵電機

執行標準

井用潛水異步電動機：GB/T2818-2002

產品結構說明：

1、潛水電機為充水濕式潛水三相異步電動機，電機腔內充滿潔凈清水，用于冷卻電機和潤滑軸承，電機底部的調節套用于調整由于電機溫升變化引起的機體內部水的脹縮壓差。

2、為了防止井水中的砂粒進入潛水電機內部，電機上端軸伸處裝有骨架油封，并安裝一甩砂環，組成防砂結構。

3、為了防止啟動時水泵軸上竄，水泵軸和電機軸由聯軸器聯為一體，并在電機下部安裝上止推軸承。

4、電機和水泵軸承的潤滑均為水潤滑。

5、電機定子繞組采用優質耐水繞組線，并根據環境水溫的不同，采用不同耐高溫等級的繞組線。

6、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。

7、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車?yán)飵В┮苑罎B水。

8、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。

9、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。

10、電機下部裝有上下止推軸承，止推軸承上有溝槽用于冷卻，和它對磨的是不銹鋼推力盤，隨水泵的上下軸向力。

11、電機殼—3mm厚45號鋼板卷壓成型，穩定性好，導熱系數高。

12、定子—全矽鋼片，冷軋600型。磁性高，導熱系數高，鐵損低。

本公司生產的產品型號：
本公司專業生產YQS系列潛水電機和QJ/QJR型全系列潛水電泵，潛水泵型號有150-350QJ/QJR,YQS系列電機功率有3kW-500kW等,流量5-600立方,揚程從6米-600米,適用電壓380-660V.
