XCL型拉式懸移質采樣器

說  明  書

一、用途及使用范圍

本儀器用于采取一般河流、渠道等過水?dāng)嗝嬷杏媱潨y點的懸移質水樣。

本儀器適用于①含沙量大于0.1kg/m³；②水深小于3m；③流速不大于2.5m/s的河渠。

二、主要規格

1、采水容量1000ml誤差在2%以內。

2、儀器重量5kg。

三、安裝方法

用戶可自備木桿（如用竹桿應考慮接頭牢固方可使用），其端部削成寬50毫米，厚35毫米，并在二側削成一定斜度（便于拉索的滑動），安裝于儀器二夾板中，用三件螺絲螺母固定，拉索直接系在開關機構上端拉桿上即可操作。

四、儀器的使用

1、儀器的檢查與試驗

（1）在儀器下水之前應先將附著在儀器上的油污、泥沙等用布擦干凈，并檢查儀器各轉動部分是否靈活可靠。

（2）把儀器放進離水面不太深的水中，抽拉拉索，二筒蓋應能同時關閉，當儀器提出水面時觀察筒蓋處是否有漏水現象。

2、儀器的使用

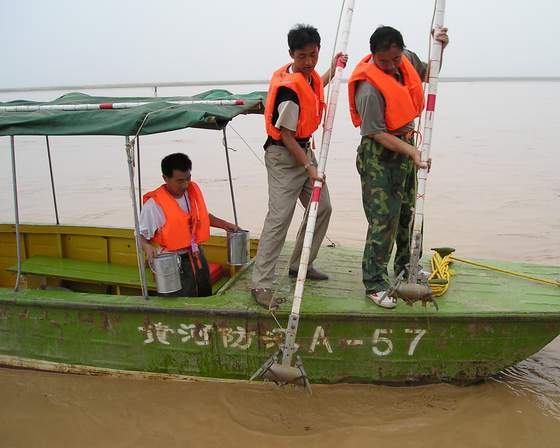

打開兩筒蓋，手持木桿，將儀器筒身的軸線與水流方向一致，順水流由上放下，當木桿與水面垂直（測深自行在木桿上作記號）即抽拉拉索使筒蓋關閉，然后從水中提出儀器小心地扳開筒蓋，將水樣全部倒進盛樣桶中。

五、儀器的全套設備

1、XCL10型拉式懸移質采樣器 1臺

2、拉索（尼龍蠅φ3~φ5mm） 1根

3、六角螺帽、螺絲、墊圈 各3件

4、備用拉簧 2根

5、備用回復簧 1根

6、備用橡皮 2塊

7、說明書 1份

8、產品合格證 1份
