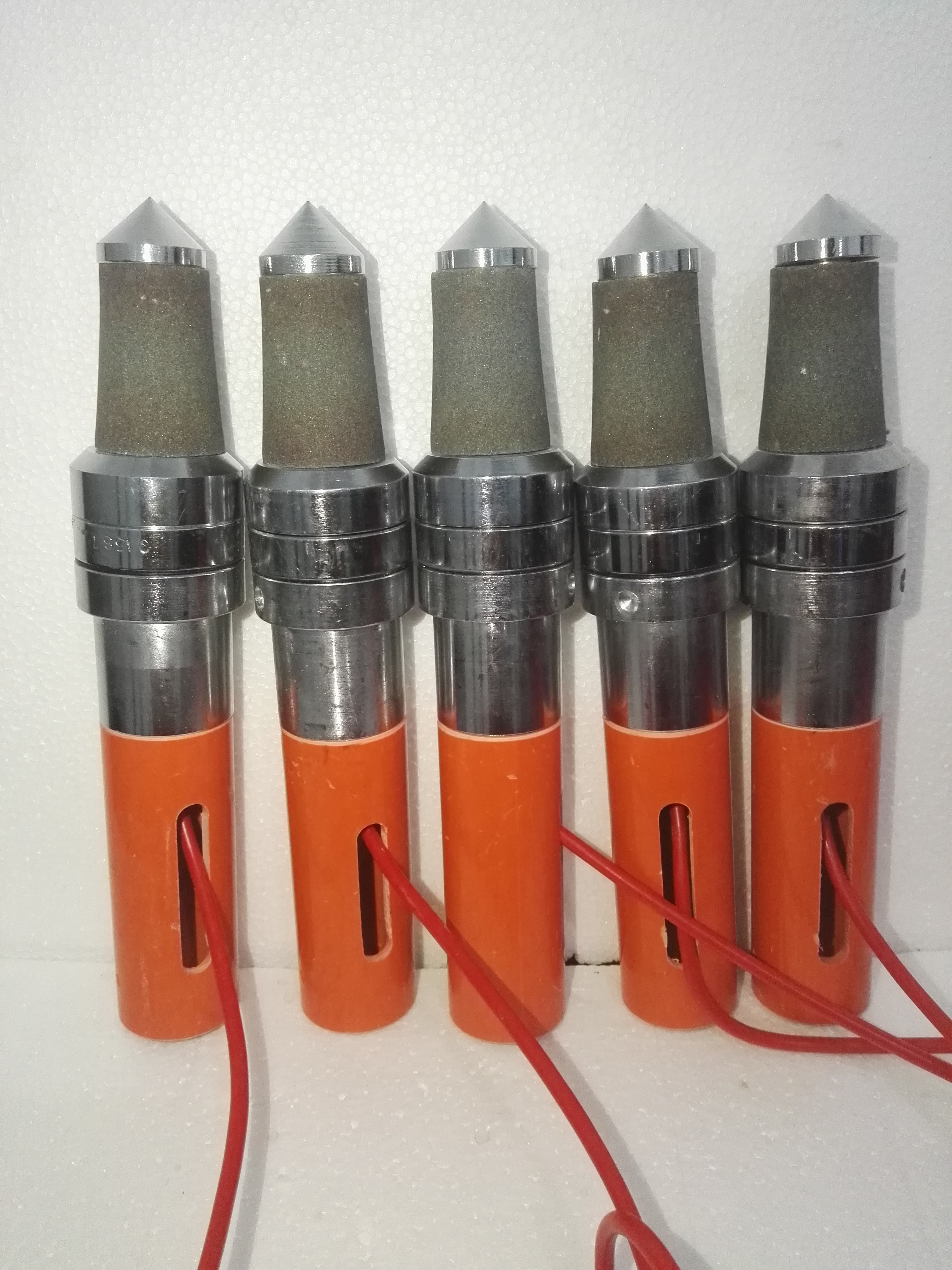

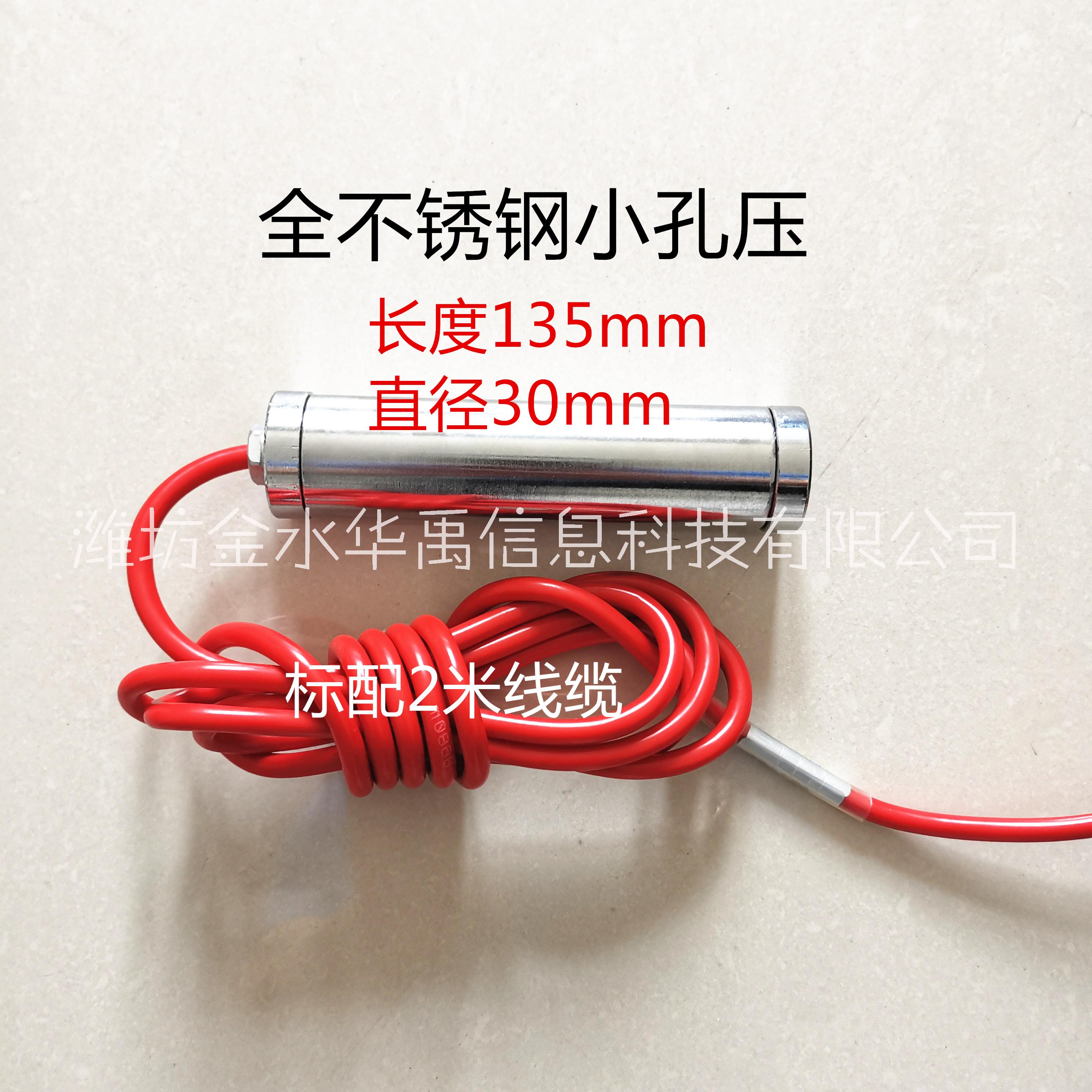

SXX振弦式滲壓計(孔隙水壓力計) 1 概述 振弦式滲壓計用于監測巖土工程和其它混凝土建筑物的滲透水壓力,適用于長期埋設在水工建筑物或其它建筑物內部及其基礎,或安裝在測壓管內,測量結構物內部及基礎的滲透水壓力,并同時測量埋設點的溫度。也可用于水庫水位或邊坡地下水位的測量。生產許可證號為:XK07-003-00005。 1.1 測量原理 振弦式滲壓計埋設于壩體或基巖內,滲透水壓力自進水口經透水石作用在滲壓計的彈性膜片上,將引起彈性膜片的變形,并引起振弦應力的變化,從而改變振弦的振動頻率。電磁線圈激振振弦并測量其振動頻率,頻率信號經電纜傳輸至讀數裝置,即可測出水荷載的壓力值,同時由儀器中的熱敏電阻可同步測出埋設點的溫度值。 1.2 儀器結構 振弦式滲壓計主要由三部分構成:壓力感應部件,振弦感應組件及引出電纜密封部件,如圖所示。 滲壓計的感應部件由透水石、感應板組成。感應板上接振弦傳感部件,振弦感應組件由振動鋼弦和電磁線圈構成。止水密封部分由接座套筒、橡皮圈及壓緊圈等組成,內部填充環氧樹脂防水膠,電纜由其中引出。 附A SXX系列振弦式滲壓計型號、規格及技術指標 規格型號 SXX-20 SXX-35 SXX-60 SXX-100 尺寸參數 外徑D,mm 22 長度L,mm 110 性能參數 測量范圍,kPa 0~200 0~350 0~600 0~1000 分辨力,%F.S,≤ 0.05 精度,%F.S,≤ 線性0.5;精度0.1 溫度測量范圍,℃ -20~+60 溫度測量精度,℃ ±0.5 絕緣電阻,MΩ,≥ 50 儀器頻率范圍,Hz 1800~3000
