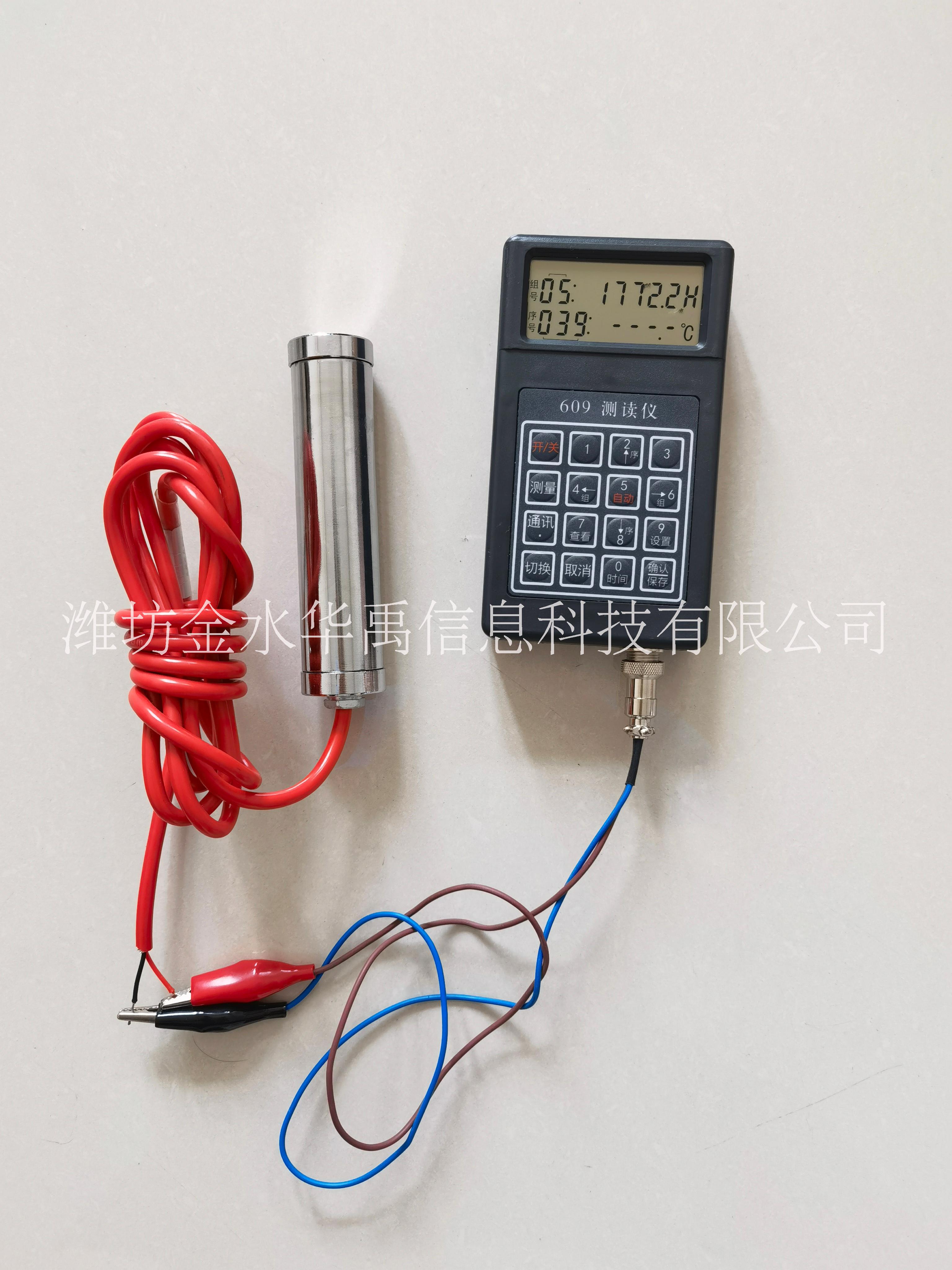

HY.YXX-30型振弦式滲壓計孔隙水壓力計 1 簡介 HY.YXX-30型振弦式不銹鋼滲壓計孔隙水壓力計是一種長期測量混凝土或地基內的孔隙（滲透）水壓力，并可同步測量埋設點溫度的數字式壓力傳感器（根據需要配置）。加裝配套附件即可在測壓管，地基鉆孔中使用。 主要技術參數 型 號 HY.YXX-30 HY.YXX-31 HY.YXX-32 HY.YXX-34 規 格 2. 4. 6. 8. 10. 16. 25. 40. 60 外形尺寸 直徑 58 58 30 19 長度 220 250 130 180 壓力測量范圍（MPa） 0.2，0.4，0.6，0.8，1.0，1.6，2.5，4.0，6.0 分辨率（%F·S） ≤0.08 ≤0.05 溫度范圍（℃） -25 ～ + 60 溫度精度（℃） ±0.5 3 驗收與質保措施， 用戶開箱驗收儀器，先檢查儀器的數量，規格與裝箱清單是否相符，如有不符，請及時與我廠聯系。 用250V兆歐表分別檢查儀器常溫絕緣電阻是否達到50MΩ，并用振弦頻率讀數儀測量儀器的頻率值及溫度值。一般情況，溫度值應為測量地氣溫值，誤差±0.5℃。頻率值應當在卡片給出的頻率初始值上下20HZ 范圍內。上述事項若有異常，請與我廠聯系。 開箱后的儀器應保存在濕度小于80%的房間內，室內不能含有腐蝕性氣體，存放環境須干燥，通風，搬運時應小心輕放，切忌劇烈振動。 4 埋設與安裝 HY.YXX系列振弦式孔隙水壓力計的使用場合很多，如用于測量混凝土的孔隙水壓力，土壤的孔隙水壓力，壓力鋼管的內外水壓力及基巖的揚壓力，測壓管的水位等。埋設安裝應根據不同的使用條件進行考慮。以下介紹常見混凝土孔隙水壓力計的埋設方法。 進水條件： 必須確保儀器的進水口暢通，謹防水泥漿堵塞進水口，為此應在進水口中用中砂，細砂做工的過濾層，濾層直徑為8CM 。 儀器預飽和： 由于混凝土的滲透系數很小，而孔隙水壓力計前蓋空腔內有一定容積，需要一定的水量才能充填滿。為了解決此問題，使儀器的滯后盡量小，在儀器埋設前必須將前蓋空腔裝滿水，排除氣泡，濾層的中細砂也需充分飽和。埋設時，將近水口朝上，以免空腔內的水溢出。 其他有關事項： 觀測項目，測量時間，基準值選擇及記錄表格均參照有關專業書籍。 HY.YXX系列振弦式孔隙水壓力計的電纜接長方法及其他埋設施工應注意的事項請參照EBJ應變計系列對應條款進行。 5 測量及計算 HY.YXX系列振弦式孔隙水壓力計的手工測量用振弦頻率讀數儀完成。測量方法請參照相讀數儀的使用說明書，測量完成后，記錄傳感器的頻率值（或頻率模數值），溫度值，儀器編號，設計編號和測量時間。 HY.YXX系列振弦式孔隙水壓力計的計算公式： 若產品資料中提供的靈敏度系數K值單位為MPa/Hz2,則相應計算公式為： 若產品資料中提供的靈敏度系數K值單位為MPa/Hz2,則相應計算公式為： P= k（f2-f02） k—即孔壓計靈敏度系數K，單位為MPa/Hz2； f—孔壓計的實時頻率測量值，單位為Hz； f0—孔壓計的頻率基準值(初始頻率值)，單位為Hz 6 注意事項 HY.YXX系列振弦式孔隙水壓力計嚴格要求在額定測量范圍內工作。 根據現場情況，需要接長電纜時，接頭處的防水密封要求十分嚴格，用戶自行接長若有困難，本廠可提供電纜接長服務。 本儀器未使用放置12個月以上，使用前應重新標定。 售后服務 HY.YXX振弦式孔隙水壓力計自出廠之日起兩年內，如性能低于技術指標要求且系屬產品質量問題，本公司負責免費維修或更換。
