AT型氣動蝶閥類目 > 商鋪首頁 > 產品展示 > 型氣動蝶閥廠家_AT型氣動蝶閥 D671-10/16氣動水蝶閥氣動閥門

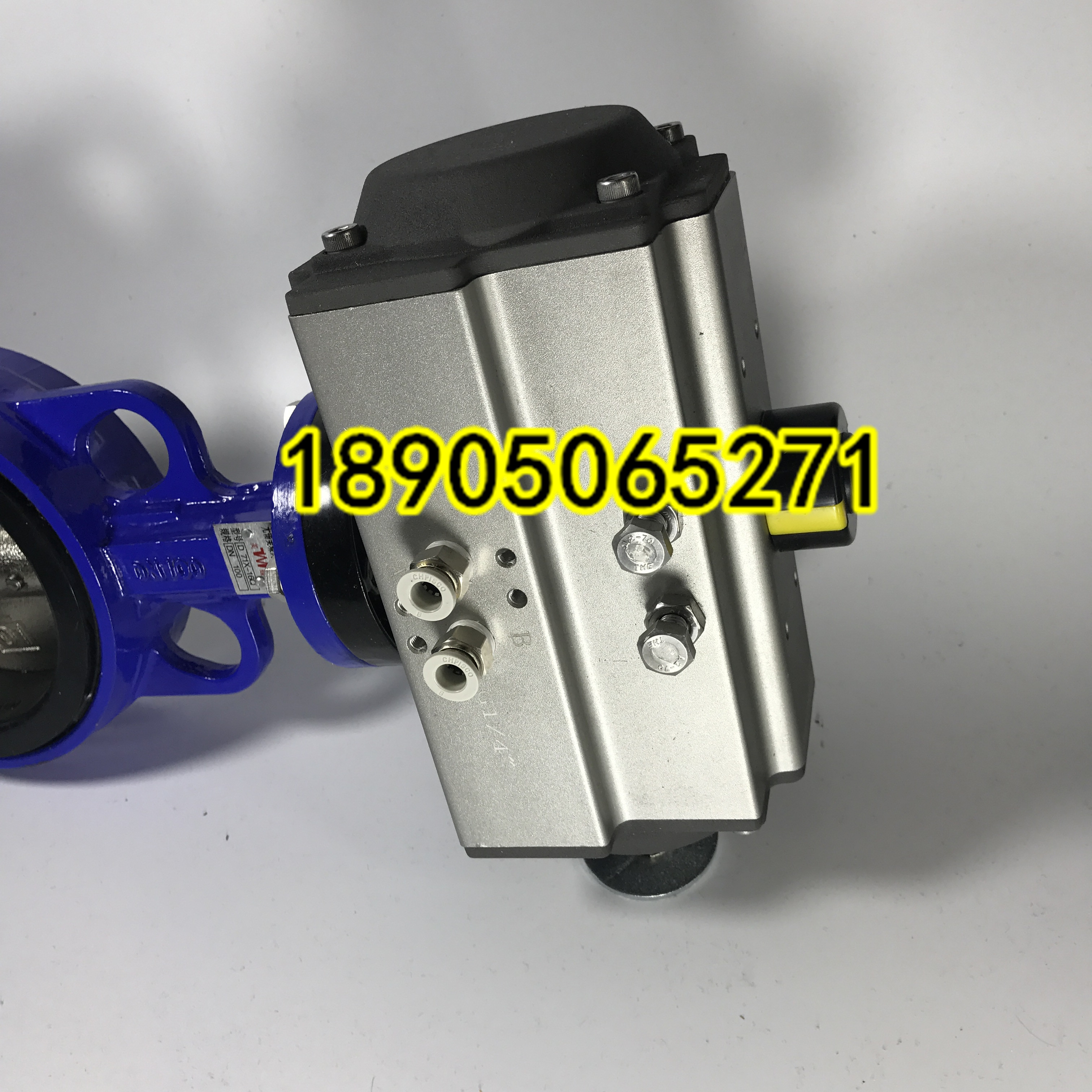

AT型氣動蝶閥 D671-10/16氣動水蝶閥氣動閥門

[氣動蝶閥 D671-16

氣動對夾蝶閥]

型氣動蝶閥廠家

價格： 電議

物流： 上海市青浦區| 買家支付運費

可銷售總量： 1000件

手機： 18905065271 郵箱： 1368099642@qq.com

傳真： 尚未完善 地址： 尚未完善

在線詢盤聯系廠家：18905065271

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[氣動蝶閥 D671-16 氣動對夾蝶閥]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（AT型氣動蝶閥 D671-10/16氣動水蝶閥氣動閥門）

連接形式： 對夾
材質： 球墨鑄鐵
驅動方式： 氣動

AT型氣動蝶閥D671-10/16氣動水蝶閥氣動閥門

本公司生產銷售產品、型號、規格、材質繁多，如果您的尺寸或者

款式比較特別，您可以點撥打我們熱線：18905065271

我公司研制的軟密封中線對夾式蝶閥，雙偏心蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、

電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

二、D671X氣動蝶閥特點

1、氣動蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

2、密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。

3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

7、本閥結構獨特，操作靈活，省力，方便。

三、D671X氣動蝶閥主要結束參數

公稱通經DN（mm)	50～2000		50～1600
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	乙丙橡膠：-40℃～120℃ 四氟橡膠：-10℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

四、D671X氣動蝶閥主要零部件材料

零件名稱	材料
閥體	QT450、WCB、CF8、CF8M 、鋁合金、銅
蝶板	QT450、WCB、CF8、CF8M、銅、尼龍板、脫硫板、襯膠板
閥軸	2Cr13、304閥軸
密封圈	膠乙丙膠四氟膠
填料	柔性石墨

五、D671X氣動蝶閥執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

六、D671X-6/10/16氣動蝶閥主要外形連接尺寸　　　　　　　　　　　　　　　　　　　　　　　單位：mm

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	60	164	720	350	93	280	8-18	295	8-22	295	8-22
250	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	114	320	1043	750	350	550	16-22	565	20-26	585	20-30
500	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	38-39
1000	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
