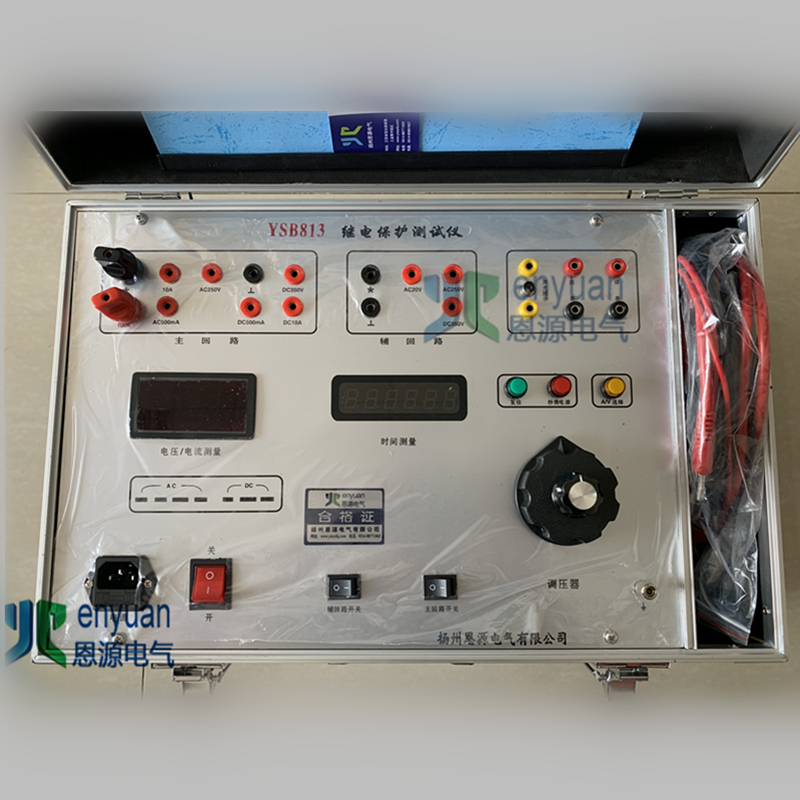

YSB813單相繼電保護測試儀

一、 用途及特點：

YSB813單相繼電保護測試儀是我公司新開發的又一新型繼電保護試驗設備，該設備在主體不變的情況下，重量?jī)H為10公斤，采用不銹鋼或塑鋁機箱，美觀牢固，減震性能良好。采用雙碳刷調壓器（即雙面調調壓器），大旋鈕調節負載較重的交直流電壓、電流，小旋鈕調節負載較輕的交直流電壓、電流，可兩路同時輸出。采用0.5級數字表，高精度傳感器，測量，采用六位數顯電秒表，可滿足時間測量，實為繼電保護工作人員外出作業的良好工具。

二、 YSB813單相繼電保護測試儀的主要技術特性：

1. 輸入電源：AC220V±10％  50Hz

2. 標稱容量： 1KVA(可根據要求增加或減小容量)

3. 輸出：

主回路：AC        0～250V  (3A)

(大旋鈕調節)      0～500mA （15V） 串電阻

0～10A    (15V)  串電阻

0～100A   (10A)

DC              0～350V   (3A)

                  0～500mA （15V） 串電阻

                  0～10A   （15V）

輔回路  AC        0～20V(1A)

(小旋鈕調節)      AC 0～250V(1A)

                  DC 0～350V（1A）

4. 測量范圍：

測電壓范圍：     0～500.0V(直測)

測交流電流范圍： 0～500mA(直測)

                 0～10.00A（傳感器輸入）

                 0～100.0A(傳感器輸入)

測直流電流范圍：0～500.0mA(直測)

                0～10.00A（分流器輸入）

測時間范圍：    0～999..999S（分辨率為1mS）

5. 標準度：測量標準為0.5級

6. 外形尺寸：272mm×172mm×262mm

7. 重量：10Kg

8. ：-20℃～45℃
