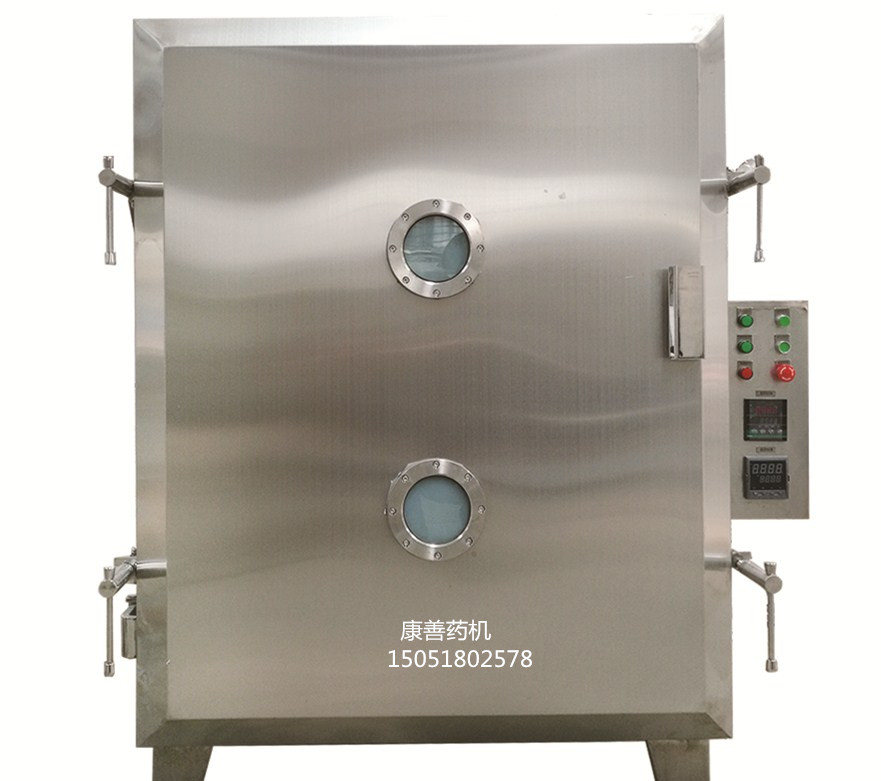

MJG-15中藥低溫*柜

型號：MJG-15中藥低溫柜

一、用途

該箱用于在高溫下易分解，聚合和變質的熱敏性物料的低溫，廣泛的采用在制藥，化工，食品電子等行業，具有物品速度快，不會對物品的內在質量造成破壞。

二、工作原理及特點：

    所謂低溫就是將被的物料處于低溫條件下進行的加熱，它是利用低溫泵進行抽氣抽濕，使工作室內形成低溫狀態，降低水的沸點，加快了速度，能在較低溫度下，得到較高的速率，熱量利用充分，過程中無任何不純物混入。

三、技術要求及說明：

1、 該箱外形尺寸為：1690mmx1300mmx1850mm,外表板材為304-2B不銹鋼板，板厚§1.5mm和§2mm，為復膜亞光板。

2、 工作室尺寸為：1490mmx1140mmx1400mm，內表板材為304-2B不銹鋼板，板厚§8mm，表面打磨、拋光處理。

3、 保溫層厚80mm，保溫材料硅酸鋁耐火纖維棉，內襯加強筋為80#槽鋼，成井字型制作。

4、 箱體內頂部為半橢圓形制作，四方角為圓弧角過渡，加熱時使箱體內溫度流暢、均勻，從而改變了原方型低溫烘箱頂部一層裝有物料的烘盤不易干的缺陷，同時，便于物料烘干時產生的水汽珠順兩側面流入箱體底部，經排污口排出箱外，從而是開門時沒有冷凝水外溢。

5、 由于抽低溫時，會出現部分回水現象，影響了被物料的質量，制作時在抽低溫接管安裝于設備的后部，使低溫回水不易滴入裝有物料的烘盤內，提高了物料的質量和速度。

6、 烘盤與散熱盤管之間留有8-10mm間隔距離，制作成軌道式。從而改變了物料在過程中，烘盤底部與散熱盤管接觸處容易出現物料被烘焦的現象。

7、 配置烘盤32只，烘盤尺寸為：460x640x45（mm），烘盤材料為304-2B不銹鋼板。

8、 箱內底板外口靠門處焊接一道高度在20-30mm間的擋水條，箱門打開后，箱體內底部積水不易流出，使積水從放水口處強制流出，從而保證了操作間內地面清潔衛生。

9、 箱內烘架材料為1Cr18Ni9Ti不銹鋼管，從上至下為S型盤管制作，主管為ф22x2、ф25x2，輔管為ф32x3，烘架底部裝置4只不銹鋼小輪，能在軌道上活動自如，烘架蒸汽進口與箱體連接處均裝有快速接頭。

10、 配置一臺不銹鋼牽引烘車，便于烘架進出自如，易清洗，省時、省力，降低了勞動強度，提高安全系數。

11、 該箱配置低溫表、溫度表各1只，并配置視鏡3個，門面2個，后背1個，便于觀察箱內物料被時的情況和過程，底部有排污口裝置。

三、主要參數：

1、工作室尺寸：1140×1490×1400mm；

2、外形尺寸：1300×1690×1850mm；

3、設計低溫度：0至-0.098Mpa；

4、溫度范圍：常溫至100℃；精度±2℃；

5、蒸汽壓力：0.2至0.8Mpa；

6、烘架層數：8層、每層底部加熱盤管互聯；

7、烘盆：640×450×45mm=32只；

8、保溫層度：80mm；

9、箱重量：1600kg；

四、設備工作原理：

所謂低溫就是將被的物料處于低溫條件下進行的加熱，它是利用低溫泵進行抽氣抽濕，使工作室內形成低溫狀態，降低水的沸點，加快了速度，能在較低溫度下，得到較高的速率，熱量利用充分，過程中無任何不純物混入。保溫層厚80mm，保溫材料充填酸鋁耐火纖維棉，內襯加強筋為8#槽鋼，成井字型制作。低溫低溫烘箱體內頂部為半橢圓形制作，四方角為圓弧角過渡，加熱時使箱體內溫度流暢、均勻，從而改變了原方型低溫烘箱頂部一層裝有物料的烘盤不易烘干的缺陷，同時，便于物料烘干時產生的水汽珠順兩側面流入箱體底部，經排污口排出箱外。由于抽低溫時，會出現部分回水現象，影響了被物料的質量，制作時在抽低溫接管下口處放置一只不銹鋼托水盤，使低溫回水不易滴入裝有物料的烘盤內。提高了物料的質量和速度。烘盤與加熱管之間留有8－10mm間隔距離，制作成軌道式。從而改變了物料在過程中，烘盤底部與加熱管接觸處容易出現物料被烘焦的現象。低溫低溫烘箱內底板外口靠門處焊接一道高度在20―30mm間的擋水條，箱門打開后，箱體內底部積水不易流出，使積水從放水出口處強制流出，從而保證了操作間內地面清潔衛生。該低溫烘箱為機電一體化設計，低溫度可自行調節設定，設定范圍為-0.1-0MPa，烘箱的烘作溫度也可自行設定，有超溫報警系統當溫度超過所設定的溫度5度時報警系統開始報警提示工作人員處理；機械故障報警：當?shù)蜏乇霉ぷ鳟惓r(shí)報警，提示工作人員處理問題，從而提高了設備的使用壽命，減少了維修費用等不別要經濟損失，提高了工作效率等。
