CS650土壤三參數傳感器

CS650-L是一款多參數智能傳感器，采用革新技術來監測土壤體積含水量，電導率和溫度。輸出SDI-12信號，可兼容多種數據采集器。
技術原理：

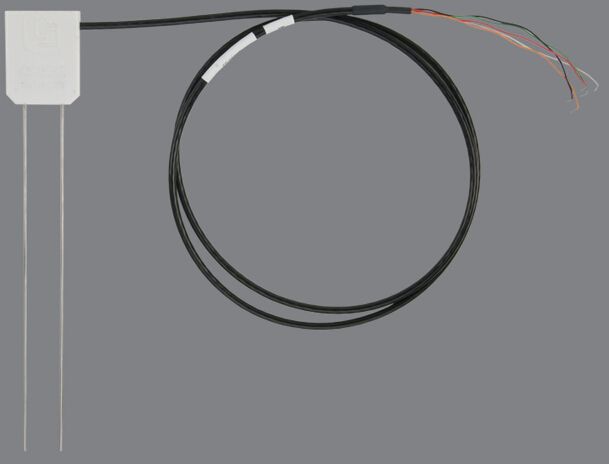

     CS650由兩根30-cm長不銹鋼探針、印刷電路板、屏蔽電纜組成。電路板密封在環氧基樹脂中，屏蔽電纜用于連接電路板與數據采集器。CS650直接測量出傳導時間，信號衰減和溫度；介電常數、體積含水量和電導率就來源于這些原始數值。測量到的信號衰減用于糾正反射探測中的損耗效應，從而得到準確的傳導時間。該損耗效應修正可使得含水量測量達到EC≤3 dS m-1而無需土壤特殊校準。
     土壤電導率也是從衰減測量中計算出來的，熱敏電阻與探針在靠近環氧基樹脂表面進行熱接觸來測量溫度。如同測含水量，水平安裝的探頭在同一深度提供的土壤溫度測量。其他方向的溫度測量則通過區域內的探針傳入環氧基樹脂里。

技術指標：
土壤體積含水量
范圍：5%～50%VWC
度：±3% VWC（標準礦質土壤），溶液電導率 ±3 dS/m；
準確性：< 0.05%VWC

電導率：
測量范圍：0～3dS/m
度：±5%讀數+ 0.05dS/m
準確性：0.5% of BEC
.
相對介電常數：
范圍：1～81
度：（在1～40）：±3% of 讀數+ 0.8溶液電導率 ±8 dS/m
(在40～81 )：±2溶液電導率 ±2.8 dS/m
準確性：< 0.02；

土壤溫度：
范圍：-10 ～ + 70°C
度：±0.5°C（埋設在土壤中）
準確性：±0.02°C

傳感體積：7800 cm3（探針周邊0~7.5 cm半徑區域、探針端部以下4.5cm范圍）
電磁式：符合CE標準、EN61326要求，防靜電放電保護
工作溫度：-10～ +70°C
探針長度：300mm
探針直徑：3.2 mm
探針間隔：32 mm
探頭尺寸（H*W*D）：85 mm * 63 mm* 18 mm
傳感器重量：280 g （不含電纜）
電纜重量：35g /m
傳感器輸出：SDI-12; 串行RS-232
預熱時間：3s
測量時間：3 ms測量，600 ms完成執行命令
電源：6 to 18 VDC，必須滿足45 mA @ 12 Vdc
功率損耗：
動態 (3 ms): 45 mA typical @ 12 Vdc
80 mA @ 6 Vdc, 35 mA @ 18 Vdc
靜態：標準135 ?A @ 12 Vdc 標簽： 土壤三參   土壤三參數傳感器   北京市土壤參數傳感器   北京市土壤參數傳感器廠家
