貴州戶內10KV高壓斷路器現貨器_貴州戶內10kv高壓真空斷路器

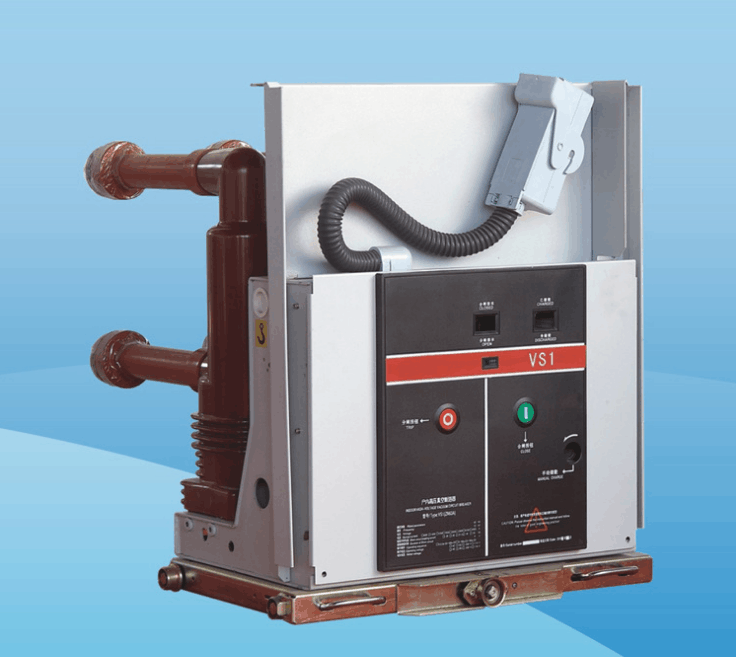

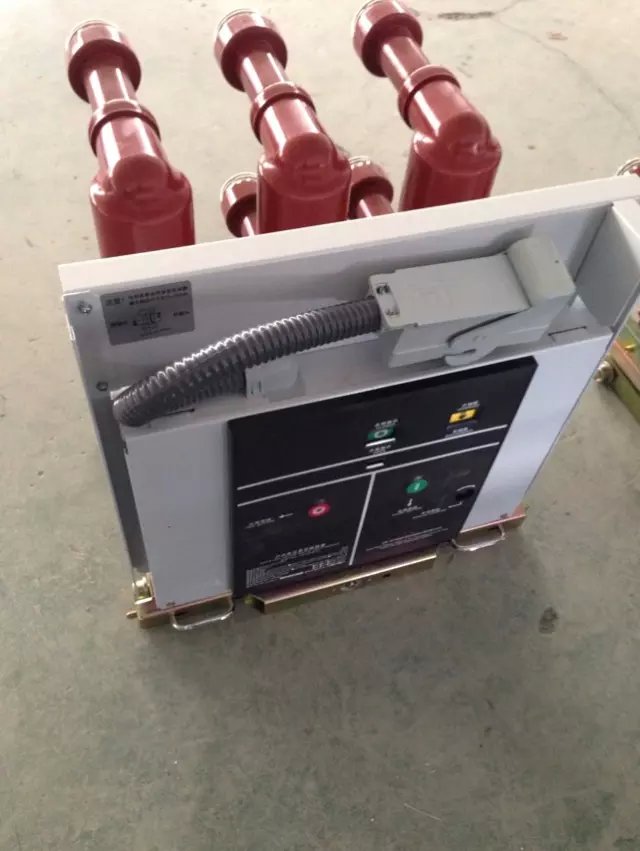

貴州10kv戶內高壓斷路器現貨.VS1-12手車式真空開關適用于三相交流50Hz，10kV的電力系統中作投切各種不同性質的負荷及頻繁操作的場合，可供工礦、企業、發電廠及變電站電氣設備的保護和控制之用?？膳溆肒YN28A-12（GZS1）等中置手車式開關柜，也可配于XGN-固定式開關柜。 本產品符合國家標準GB1984《交流高壓斷路器》、JB3855《3.6-40.5kV戶內交流高壓真空斷路器》和IEC60056《高壓交流斷路器》標準。滿足DL/T403《12-40.5kV戶內高壓斷路器訂貨技術條件》。 使用環境條件 1、環境氣溫度：上限+40℃，下限-10℃; 3、相對濕度：日平均相對濕度：≤95%；月平均相對濕度：≤90 %； 日平均飽和蒸氣壓：≤2.2×10-3MPa，月平均飽和蒸氣壓：≤1.8×10-3MPa， 2、海拔高度：2000m及以下; 4、地震烈度：不超過8度； 5、使用場所無易燃、危險、化學腐蝕及劇烈振動。 貴州10kv戶內高壓斷路器現貨.VS1-12手車式真空開關結構特點 1、斷路器的滅弧室與操動機構部分采用前后配置方式，通過傳動機構連接為一個整體，以保證斷路器的總體配合性能。 2、采用中封式陶瓷真空滅弧室，銅鉻觸頭材料及縱磁場觸頭結構為當今公認的的熄弧方式。 3、真空滅弧室裝在采用APG新藝成型的絕緣筒內，不僅縮小了斷路器的整體尺寸，還防止了異物對滅弧的損傷和表面污染。 4、絕緣筒在借鑒國外同類產品優點的基礎上，增設內裙邊和加強筋，提高了絕緣水平和抗動穩定電流的能力。 5、操動機構采用彈簧儲能式，具有電動和手動儲能兩種功能，斷路器工作時儲能彈簧的能量通過輸出凸輪傳遞給連桿機構，再通過連桿機構傳遞到動觸并沒有部分。 6、合理的緩沖裝置，分閘無反彈，減弱分閘沖擊和震動。 7、無需調整，極少維護或免維護。 8、機構壽命高達20000次。

主要技術參數 ZN63A-12(VS1)真空斷路器主要技術參數 序號 項目 單位 參 數 1 額定電壓 kV 12 12 12 12 12 12 2 額定電流 A 630 1250 630 1250 630 1250 1600 630 1600 2000 630 2500 3150 2000 2500 3150 4000 5000 3 額定絕緣水平 1min 工頻耐壓 42 42 42 42 42 42 額定雷電沖擊耐壓 kA 75 75 75 75 75 75 4 額定短路開斷電流 kA 16 20 25 31.5 40 50 5 額定短路關合電流(峰值) kA 40 50 63 80 100 130 6 額定（峰值）耐受電流 kA 40 50 63 80 100 130 7 額定短時耐受電流 kA 16 20 25 31.5 40 50 8 額定短路開斷電流開斷次數 次 50 50 50 50 30 20 9 額定短路持續時間 s 4 4 4 4 4 4 10 額定操作順序 分-t合分-180s-合分 11 機械壽命 次 20000 20000 20000 20000 10000 10000 12 額定單個電容器組開斷電流 A 630 630 630 630 630 630 13 額定背靠背電容器組開斷電流 A 400 400 400 400 400 400 16kA、20kA、25kA、31.5kA: t=0.3s 40kA:t=180s 外形安裝尺寸圖 售后服務承諾書 我公司本著優質、、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下： 1. 我廠出售的所有產品低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。 2. 在接到報修通知后，七個工作日內趕到現場并解決問題。 3. 用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。 4. 用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。 5. 在保修期內，以下情況將實行有償維修服務; (1)由于人為或不可抗拒的自然現象而發生的損壞。 (2)由于操作不當而造成的故障或損壞。 (3)由于對產品的改造、分解、組裝而發生的故障或損壞。
