智能高壓真空斷路器系列.成都zw32-12F戶外高壓斷路器現貨

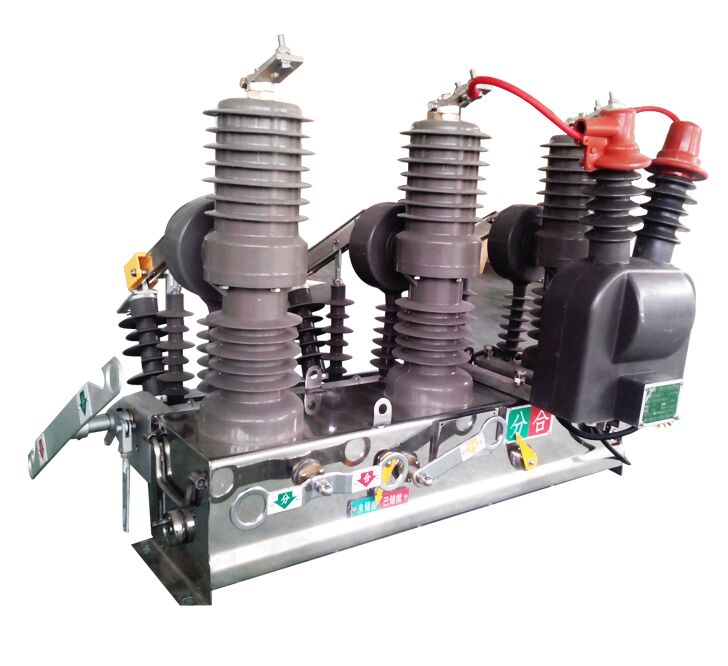

 智能高壓真空斷路器系列.成都zw32-12F戶外高壓斷路器現貨（俗稱看門狗），主要用來開斷關合農網、城網和小型電力系統的負荷電流，過載電流、短路電流。該產品總體結構為三相極柱式，三相真空滅弧室置于固封極柱內，利用絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。重合器型智能斷路器?；拘团c重合控制器配合適用于易取電源的場合，PT型與重合控制器配合適用于無電源的場合，智能斷路器適用于輻射型供電及環網供電系統，幫助系統瞬時故障，自動恢復供電，也可隔離故障，實現配網自動化。一、概述

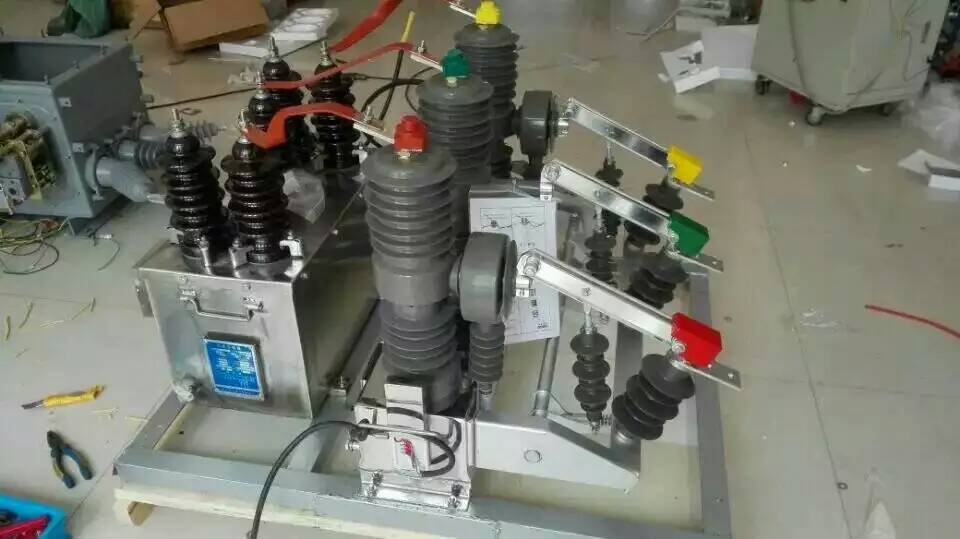

ZW32-12型戶外高壓真空斷路器(以下簡稱斷路器)為額定電壓12kV，三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。 　　本斷路器具有體積小、重量輕、防凝露、免維護等特點，能適應較惡劣的氣候條件和污穢環境。 　　該型產品采用永磁操作機構進行操作；由于永磁操作機構由永磁體提供保持力，使開關保持在分合閘位置，其機械零件數量少、機械傳動鏈短，從而大大提高了開關的可靠性和機。 ZW32高壓真空斷路器型號： ZW32-12/630-12.5 ZW32-12/630-20 ZW32-12/T630-12.5 ZW32-12/T630-20 ZW32-12G/630-12.5 ZW32-12G/630-20 ZW32-12G/T630-12.5 ZW32-12G/T630-20 ZW32-12/1250-20 ZW32真空斷路器配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作?？稍跀嗦菲鱾?cè)邊加裝隔離開關，形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器，增加了可見隔離斷口，并具有可靠的聯鎖操作。根據用戶要求，可與相應的控制器配合組成交流高壓真空自動重合器、自動分段器，自備操作電源，是實現配電網自動化的理想設備。采用高壓電壓互感器結構外置，一體安裝均可。 ZW32-12G/1250-20，ZW32-12系列柱式戶外高壓真空斷路器是三相交流50hz、額定電壓12kv的戶外高壓開關設備。適用于開斷、關合城市或農村配電系統的負荷電流、過載電流和短路電流。斷路器為全新的小型化設計，全封閉結構，獨特的滅弧室封裝技術，密封性能好、防潮、防凝露，適用于高溫潮濕地區。zw32-12G斷路器隔離開關組合電器是由zw32斷路器隔離開關兩大部分組成。 (1)海拔高度不高于1000m (2)環境溫度上限+40℃、下限-30℃ (3)風壓不超過700Pa(相當于風速34m/s) (4)無經常性的劇烈震動 (5)防污穢等級Ⅲ級 若有特殊使用條件，請申明協商特殊處理。 ·主要技術參數 名稱 單位 ZW32-12(G)/1250-20 ZW32-12(G)/T630-16 ZW32-12(G)/T630-20 額定電壓 kV 12 額定電流 A1250 630 630 額定短路開斷電流 kA 20 16 20 額定短中關合電流（峰值） 31.5 40 50 額定峰值耐受電流 31.5 40 50 額定短時耐受電流 20 16 20 額定短路持續時間 S 4 額定絕緣水平 雷電沖擊耐受電壓（峰值） kV 相間、對地75，斷口85 1min工頻耐受電壓 相間、對地42，斷口48 額定操作順序 分 -0.3s- 合 -180s- 合分（電動機構） 額定短路電流開斷次數 次 30 機械壽命 10000 額定操作電壓（分合線圈） v DC220,100, AC220 動靜頭允許磨損累計厚度 mm 3 過電流脫扣器額定電流 A 5 電流互感器電流比 200/5 400/5 600/5（可根據客戶情況調整） 觸頭開距 mm 9±1 觸頭超程 2±0.5 平均分閘速度 m/s 1.2±0.3 平均合閘速度 0.6±0.2 分閘時間 ms 30-60 合閘時間 20-40 合閘彈跳時間 ≤20 三相分合閘同期性 ≤2 每相回路直流電阻 μΩ ≤80 儲能電機 額定電壓 V -220 額定功率 W 200 儲能時間 S ≤8
