意大利MORI RADDRIZZATORI s.r.l充電器

PSW系列電池使用說明安全書

PSW系列的電池充電器采用高頻技術，使其能夠緊湊、輕便、，并具有持續不斷的重復性行為。內部微處理器使電池自動充電，并存儲電池充電器的使用情況。

這個裝置是專為專業人士設計的?？梢越o任何類型的電池充電(牽引和起動，密封和鉛酸)。

它很容易通過鍵盤和顯示器進行編程。

操作人員設置三個充電周期參數(“IU”循環):

上海同普電力技術有限公司

意大利MORI RADDRIZZATORI s.r.l莫里公司專業從事用于工業和船舶業的高低頻自動電池充電器設計和制造，及負責每個零部件每個系統設計：

HW電源部件

軟件開發

標準和定制充電器開發

高低頻變壓器設計。

MORI負責所有電池充電器類型的制造，分銷和銷售服務。 公司在范圍內運作，靈活運用技術研究和精湛工藝。

公司簡介：經驗豐富，技術力量雄厚，不斷更新，產生了的產業結構：動態，年輕，可靠，始終符合市場需求并向未來邁進。莫里在所在行業取得的高成就由其在進行各種監管測試方面的完全獨立性得到證實。

消聲室里的電磁兼容性測試，

氣候室里的熱和環境試驗，

由任意一個微波發生器進行的電源壓力測試，

鹽霧試驗，用一個在航海設備上進行特殊試驗的機器進行測試。

所有這些都允許MORI確保高度的生產靈活性，及根據客戶的要求創建個性化產品的可能性。

該技術的敏感性通過有組織的內部或客戶的不同層次的定制培訓，在技術人員，工程師和客戶的教育和信息中得到體現

緊跟MORI的是U.B.S聯合電池服務公司，是一個在電池和相關應用領域工作的有效的國際和國際銷售網絡，目的是提供的獨特產品，并在必要時及時的咨詢，非常有資力。 廣泛的分銷組織及其產品的及時交付是U.B.S聯合電池服務公司生存的主要原則

賈經理

聯系人：18120145673

在充電階段的電池電壓

恒流

時間(max。50小時)

它具有巨大的靈活性優勢:

根據客戶的喜好，可以“刷新”完整的托盤，按系列或并行方式連接它們

可以為6V、8V、12V、24V、36V、40V、48V電池和任何中等電壓值充電

它可以作為其他電池充電器的替代品(鍵盤塊功能)

它可以很容易地運送給客戶，以試圖回收“鹽”電池

單相電源:

即使供應電壓從185V波動到265V;頻率為50 / 60hz

兩個模型是可用的:

代碼:PSW.MS.1

-可編程電壓:從6V到32V

-可編程恒流:從3A到40A

代碼:PSW.MS.2

-可編程電壓:從12V到64V

-可編程恒流:從3A到30A

尺寸:295 x 220 x h 110毫米

重量:4、5公斤

它提供了電池連接鉗和說明書，并提供了如何使用的提示。

為了達到的效果和安全性，用戶需要仔細閱讀、跟蹤和保存這些說明。

制造商對因使用不當而造成的損壞不負任何責任。

電池

電池電壓必須與PSW額定電壓相對應(參見額定數據，如24V)。

PSW上的標簽顯示正確的可充電電池類型。檢查它是否符合你的電池的特點。如果有必要，可以更改編程以使PSW適應您的電池。與供應商聯系，以實現這一變化。

安裝

為了確保的安全，安裝必須按照制造商的指示進行。

任何在充電器上的工作必須由合格的技術人員進行。

永遠不要打開金屬盒子:沒有必要進入內部進行安裝。

警告:盒子內有觸電的危險。

在打開包裝后，確保設備完好無損;如有疑問，請不要使用，并聯系供應商。

是安裝在室內PSW,在一個房間里免費的濕度、酸或灰塵,室溫0 - 40°c,在使用過程中不要堵住ven-tilation洞。PSW的任何過熱都會降低輸出電流;如果持續過熱，充電就會停止(見特殊信號)。

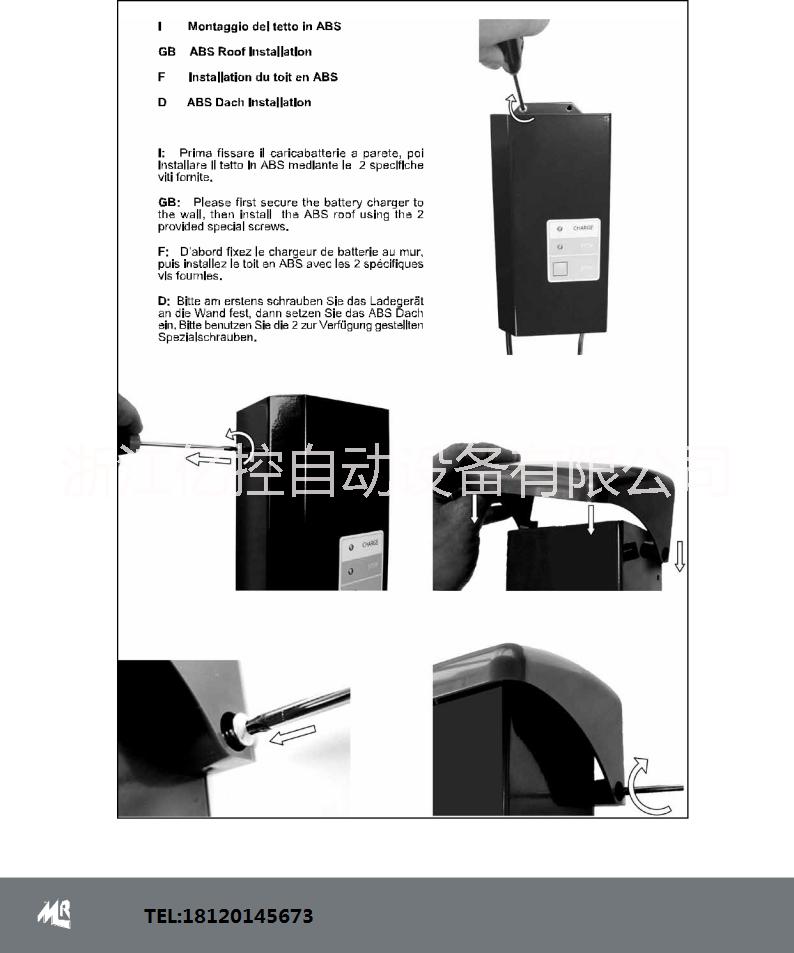

固定安裝:考慮到重量小，為了避免被丟棄，我們建議將PSW牢固地固定在墻上?？磮D3。

在安裝上:將PSW水平固定在車輛的保護范圍內，這樣可以使產生的熱量消散(圖4)。使用振動坐騎的效果更好。將PSW電纜直接連接到電池電線桿上，不要使用現有的電纜。任何違反本規則的行為都可能導致故障或損壞，這不能歸咎于制造商。

更多信息可在附加功能部分中使用。

數據存儲器

在PSW的整個生命周期內，內部微處理器可以存儲大量的信息。這些信息只能通過合適的終端(多程序員)連接到圖2中所示的編程連接。

聯系供應商購買多程序客戶端。閱讀這些信息有助于發現問題及其原因。很容易理解它們是由充電器或電池故障引起的。

也有可能理解這些問題是由用戶不遵守規則引起的。在閱讀用戶手冊時要特別小心。

額外的功能

這部分包含了安裝在船上的PSW的指示。當PSW組裝在板上時，led通常是不可見的。可以添加一個可選的外部顯示(VISLED)，以便將控制led放在可見的區域。向供應商詢問，并將其連接到圖1所示的輔助連接器。

PSW有兩個輔助觸點，必須與車輛設備正確連接，并具有以下功能:

?電源存在:接觸面通常是關閉的;當PSW提供充電時，它會打開。它必須在充電階段停止車輛(在圖1中可以看到輔助連接器的1和7);

?放電電池:接觸面通常是關閉的;當電池電壓低于程序值時它就會打開。當電池耗盡其80%的能量(見圖1所示的輔助連接器的3和5)時，它必須停止車輛。

當PSW在一個放電電池上運行時，它照亮了LED(只能在外部顯示的表面上可見)，它會阻止汽車。為了移除這個塊，需要進行完全的充電。當技術維護到期時，PSW將向用戶發出信號。當這種情況發生時，兩個led就交替閃爍(PAN)。與供應商聯系。

電池連接

尊重極性:紅線和黑線。

不正確的連接不會造成任何損壞，但可以防止充電周期的啟動。

未經制造商同意，不得使用延伸電纜。

使用

連接電池和電源電纜。led燈2分(PAN)。1)，只有電荷會保持不變(PAN)。如果這種情況不發生，檢查電池和電源的連接。如果電池的電壓低于1 / V(即，)，PSW無法啟動充電。12V的24V電池。

如果一切正常，充電器會執行全部的充電，并停止LED照明(PAN)。3)。

充電時間取決于放電電平、電池類型和程控充電周期。

對于鉛酸，凝膠或AGM電池，80%排出，整個充電持續10 - 14小時。

對于鉛酸電池，通過編程將時間縮短為7 - 8小時。

如果電池不超過80%，則短時間是可能的。如果電池超過80%，就有可能延長時間。

均衡

完成了第2階段，微處理器可以均衡收費，這取決于編程。問你的安裝者如何設置充電器。這個階段由一系列的電荷脈沖和等待的時間交替組成。在充電脈沖中，LED燈將閃爍(Pan.4)，在等待期間，“停止”LED燈(Pan.3)。平衡電荷對保持平衡所有電池元件很有用。

特殊的信號

當微處理器發現問題時，它會停止充電，并通過閃爍兩個led(PAN)來發出信號。5 .不同可能的問題是:

過熱:熱環境破壞電流以避免損壞

缺陷電池:電壓趨勢顯示電池可能出現故障

?不正確的電池:電池的電壓高于充電器(24V充電器上的36V電池)。

為了確定問題的類型，需要讀取內部的PSW數據內存(參見數據內存段)。

如果兩個led燈保持燈(連接電池)(PAN)。(9)意味著出現了內部問題。只有廠家能解決這個問題。

充電中斷

電源故障中斷充電，所有的led燈熄滅。6)當電源恢復時，充電一次又開始充電。如果由于任何原因而不得不被中斷，則使用提供的按鈕關閉PSW，斷開電池。

要停止，按住按鈕直到停止LED開始閃光(PAN。7)。

如果在船上安裝了PSW，就中斷充電，斷開電源，使用汽車。

如果充電器供應電流，就不要斷開電池
