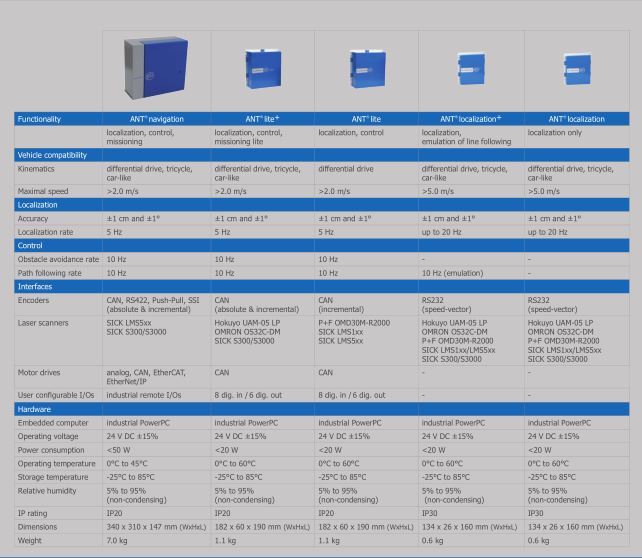

瑞士ANT激光導航掃描儀 瑞士激光叉車AGV導航掃描儀

本產品是指ANT?本地化和ANT?定位+產品,有相同的機械和電氣接口,他們將被簡單地稱為ANT?。手動處理車輛供應商誰將ANT?集成到一個自動引導車(AGV)。它還向負責安裝AGV onsite、維修和維護AGV的人員進行了處理。

本手冊描述了如何集成和安裝ANT?車輛由一個線性和旋轉速度(v,ω)

ANT?系統包含以下組件:

?ANT?盒子

?配置電纜

安裝在AGV

3.1固定的部件

參考圖2的尺寸ANT?。一個3D模型可以在請求中使用。用四個M4螺絲ANT?系統。

圖2:ANT?機械尺寸和安裝螺絲。

重量:0.6公斤

3.2冷卻

螞蟻?的冷卻是通過鋁基板,高熱量消散的盒子(傳導冷卻)。鋁基板必須安裝在你汽車的金屬表面上。

3.3環境條件

?操作溫度:+ 0…+ 60°C

?儲存溫度:-25…+ 85°C

?相對濕度:5% - 95%，不凝結

?保護盒:IP30(無灰塵，無水)

3.4激光掃描儀的位置

激光掃描儀的安裝位置對ANT?的準確性很重要。

?傳感器水平狀態(地面參考):+ / - 1°

所有傳感器的位置:在相同的高度:+ / - 2厘米

在操作過程中，傳感器不能“看到”水平面上的地面。

我們建議使用標準傳感器安裝支架來進行簡單的傳感器維護。

電氣安裝

4.1總論

以下4.4.1預防措施

確保車輛關閉，在安裝過程中，電池被斷開。在電纜中釋放張力，確保電纜連接良好。

4.2連接器的概述

圖3:ANT?本地化連接器。

連接器組件

rs - 232 ANT?和客人之間計算機RS232接口

以太網以太網接口用于映射和監控

激光掃描儀數據的激光以太網接口

配置。配置電纜連接器

24V / 0V電源連接器

4.3連接激光掃描儀

4.3.1歐姆龍os32c - dm安全激光掃描儀

歐姆龍OS32C-DM安全掃描器有一個以太網接口,直接連接到螞蟻?。

前激光掃描儀的IP地址應該設置為:192.168.0.1。

后方激光掃描儀的IP地址應該設置為:192.168.0.2。

4.3.2 SICK lms - 1xx測量激光掃描儀

SICKlms - 1xx測量激光掃描儀有一個以太網接口。沒有具體的配置需要的。掃描儀是直接連接到ANT?。

4.3.3 SICK s300 / 3000安全激光掃描儀

SICK的安全激光掃描儀有一個rs - 422串行接口。

為了將它們連接到ANT?,串行以太網轉換器是必要的。連接示意圖

以下幾點:

對以太網轉換器的病態和大腦的連接必須像下面這樣連接，

用一根帶線的屏蔽線:

轉換器的生病S300

前面

端口0(黃色)

ＳＩＣＫS3000前面端口0(黃色)

ＳＩＣＫ的S300后端口1(灰色)

ＳＩＣＫS3000后端口1(灰色)

Pin 2(RxD -)Pin 23(TxD -)Pin 28(TxD -)Pin 23(TxD -)Pin 28(TxD -)

Pin(RxD +)Pin 24(TxD +)Pin 27(TxD +)Pin 24(TxD +)Pin 27(TxD +)

Pin(TxD +)Pin 12(RxD +)Pin(RxD +)Pin 12(RxD +)Pin 26(RxD +)

Pin 5(TxD -)Pin 11(RxD -)Pin(RxD -)Pin 11(RxD -)Pin 25(RxD -)

注意:請檢查與病人S300 / S3000官方數據表的連接。

4.3.4SICKS300/3000配置

使用SICK的CDS軟件，配置SICKS300 / S3000參數如下:

參數值

0.5°角分辨率

波特率500 k波特

處理時間1000毫秒

發送模式連續數據輸出

測量數據輸出的距離

測量范圍，每值

注意:只有在“I / O數據輸出”中應該檢查“當前監視用例”。

串行，溝通，以太網，溝通

4.4 rs - 232接口電纜

通信接口是使用提供的rs - 232接口完成的。溝通是做

如表中所示，使用一個空調制解調器連接。

主機ANT本地化

Pin 3(TxD)Pin 2(RxD)

Pin 2(RxD)Pin(TxD)

Pin 5(Gnd)Pin 5(Gnd)

4.5電源

電力電纜參考連接器:Wago PicoMAX3.5 ref,2091 - 1122

信號的描述

+ 24V電源電壓。24V + / - 15%，max 12W

電力供應的負電壓

圖4:ANT?電源連接器

EMC兼容性,使用ANT提供的鐵氧體磁珠?電力電纜,插圖
