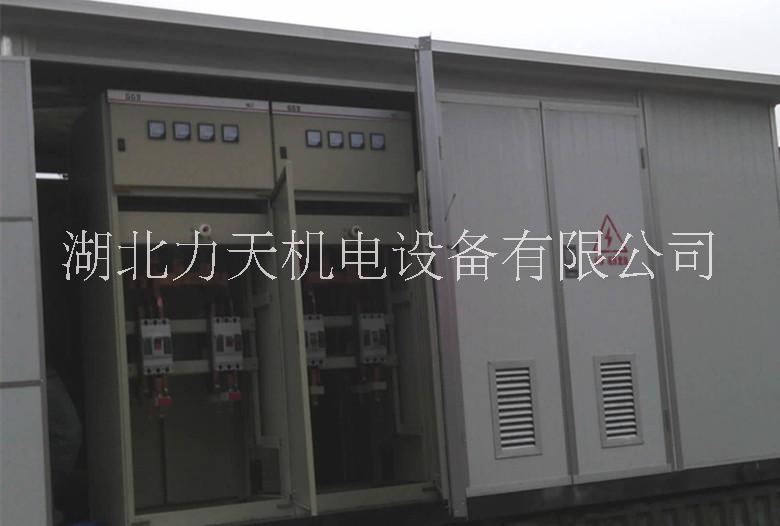

低壓配電柜 低壓配電柜廠家 低壓配電柜批發

低壓成套開關設備和控制設備俗稱低壓開關柜，亦稱低壓配電柜，它是指交、直流電壓在1000V以下的成套電氣裝置。

2:我國低壓配電柜市場隨著智能電網、基礎設施的建設實施、制造業的投資以及新能源行業的發展，來一直保持快速增長的態勢。

3:監測數據顯示，2010年，中國低壓配電柜市場總體銷售額為106.33億元，同比增長11.2%;2011年，我國低壓配電柜市場總體銷售額達到119.60億元，同比增長12.5%。

主構架

1:主架構采用8MF型開口型鋼，型鋼側面分別有模數為20mm和100mm的直徑9.2mm的安裝孔

2:裝置的各功能室相互隔離，其隔室分為功能單元室、母線室、電纜室GCS型低壓配電柜。各室的作用相互獨立。

3:水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力

電纜隔室的設計使電纜上下進出均十分方便

功能單元

抽屜層高的模數為160mm,單元回路額定電流400A及以下

(MCC)

主架構

柜體基本結構是組合裝配式結構。螺栓緊固連接，20mm為模數安裝孔裝置的個功能室相互隔離，GCK柜的基本特點就是母線在柜體上部，其隔室分為功能單元室(柜前)、母線室(柜頂部)、電纜室(柜后)。也可靠墻安裝，此時，柜體右邊加寬200mm作為電纜室，此時和MNS柜的頂部母線樣式差不多。

功能單元

抽屜層高的模數為200mm

主架構

1:柜體基本結構是由C型型材裝配組成。C型型材是以E=25mm為模數安裝孔的鋼MNS型配電柜板彎制而成

2:抽出式MCC柜內分為三個隔室，，其隔室分為功能單元室(柜前左邊)、母線室(柜后部)、電纜室(柜前右邊)。由于水平母線隔室在后面，所以又可做成雙面柜。

3:為了減少開關柜排列寬帶而設計的后出線，開關柜的主母線水平安裝在開關柜的頂部，柜的后半部為電纜室，此時，此時和GCK柜的母線樣式差不多

(ESS)

電氣性能:

1)基本電氣參數

A)額定絕緣電壓: 交流660v(1000)vGGD型低壓配電柜B)額定工作電壓: 主電路:交流380v(660V) 輔電路:交流380v(220v) 直流220v(110v)

C)額定頻率:50Hz

D)額定電流:≤4000A

E)額定峰值耐受電流(0.1s) 105KA

F)額定短時耐受電流(1s) 50KA

GCK系列型交流低壓配電柜是被國家列為新型節能產品，控制中心結構，外形美觀，電氣性能高，防護等級高，安全可靠，維護方便，是冶金、石油、化工、電工機械、輕紡等行業低壓供電系統理想的配電裝置。

主要技術性能

b) 額定工作電壓:380V、660V

c) 使用頻率:50Hz

d) 額定電流:水平母線系統1600~3150A垂直母線系統400~800A

e) 額定短時耐受電流:水平母線80KA 有效值/1秒 垂直母線50KA 有效值/1秒

f) 額定峰值電流:水平母線175KA 垂直母線110KA

g) 功能單元分?jǐn)嗄芰?50KA

h) 外設防護等級:IP40

PGL型交流低壓配電柜適用于發電廠、變電所、工礦企業等電力用戶作為交流50Hz，額定工作電壓380V，額定電流至2500A的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。該產品分?jǐn)嗄芰Ω?，額定短時耐受電流達50kA。

該產品符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備中》等標準。

PGL配電柜為戶內安裝，開啟式雙面維護的低壓配電裝置。 配電柜的基本結構采用鋼板及角鋼焊接組合而成。柜前有門，柜面上方有儀表板，為可開啟的小門，可裝設指示儀表。并列拼裝的柜，柜與柜間加有隔板，減少了由于單柜內因故障而擴大事故的可能。柜后骨架上方有主母線安裝子絕緣框上，并設有母線防護罩，防止上方墜落金屬物體造成主母線短路的惡性事故。中性母線裝置在柜下方的絕緣子上，保護接地系統的主接地點焊接在骨架的下方，儀表門也有接地點與殼體互連。

PGL型交流低壓配電屏分為:低壓計量柜、低壓進線柜，電容補償柜、市發電轉換柜、母線聯絡柜、低壓出線柜

主要技術參數:

額定電壓:AC380V

額定分?jǐn)嗄芰?

PGL1:15KV

PGL2:30KV(均為有效值)

輔助電路額定電壓:

AC220V、380V

DC110V、220V

額定電流:

2000A，2500A

保養方法

低壓配電柜的保養主要是確保低壓配電柜的正常、安全運行。要對低壓配電柜每年總保養。以最少的停電時間完成檢修，一般提確定業主停電時間。

低壓配電柜的保養的內容及步驟:

1:檢修時應從變壓器低壓側開始。配電柜斷電后，清潔柜中灰塵，檢查母線及引下線連接是否良好，接頭點有無發熱變色，檢查電纜頭、接線樁頭是否牢固可靠，檢查接地線有無銹蝕，接線樁頭是否緊固。所有二次回路接線連接可靠，絕緣符合要求。

2: 檢查抽屜式開關時，抽屜式開關柜在推入或拉出時應靈活，機械閉鎖可靠。檢查抽屜柜上的自動空氣開關操作機構是否到位，接線螺絲是否緊固。接觸器觸頭表面及四周的污物，檢查接觸器觸頭接觸是否完好，如觸頭接觸不良，必要時可稍微修銼觸頭表面，如觸頭嚴重?zé)g(觸頭點磨損至原厚度的1/3)即應更換觸頭。電源指示儀表、指示燈完好。

3:檢修電容柜時，應先斷開電容柜總開關，用10mm2以上的一根導線逐個把電容器對地進行放電后，外觀檢查殼體良好，無滲漏油現象，若電容器外殼膨脹，應及時處理，更換放電裝置、控制電路的接線螺絲及接地裝置。合閘后進行指示部分及自動補償部分的調試。

4:受電柜及聯絡柜中的斷路器檢修:先斷開所有負荷后，用手柄搖出斷路器。重新緊固接線螺絲，檢查刀口的彈力是否符合規定。滅弧柵有否破裂或損壞，手動調試機械聯鎖分合閘是否準確，檢查觸頭接觸是否良好，必要時修銼觸頭表面，檢查內部彈簧、墊片、螺絲有無松動、變形和脫落。

變電柜的檢修:

1:操作前應按下列步驟進行:逐個斷開低壓側的負荷，斷開高壓側的斷路器，合上接地開關，并鎖好高壓開關柜，并在開關柜把手上掛上"禁止合閘，有人工作"的標志牌，然后用10mm2以上導線短接母排并掛接地線，緊固母排螺絲。

2:檢修操作步驟:母排接觸處重新擦凈，并涂上電力復合脂，用新彈簧墊片螺絲加以緊固，檢查母排間的絕緣子、間距連接處有無異常，檢查電流、電壓、互感器的二次繞組接線端子連接的可靠性。

3: 送電前的檢查測試:拆除所有接地線、短接線，檢查工作現場是否工具，確定無誤后，合上隔離開關，斷開高壓側接地開關，合上運行變壓器高壓側斷路器，取下標志牌，向變壓器送電，然后再合上低壓側受電柜的斷路器，向母排送電，最后合上有關聯絡柜和各支路自動空氣開關。

注意事項:

1:檢修過程中必須設專人監護。

2:工作前必須驗電。

3: 檢修人員應對整個配電柜的電氣機械聯鎖情況熟悉并操作。

4:檢修中應詳細了解哪些線路是雙線供電。

5:檢修母排時，應對線路中的殘余電荷進行充分放電。

檢驗過程

低壓配電柜檢驗過程分兩部分:

一是結構部分檢驗，即為箱體尺寸檢驗，如果是標準柜體抽檢就可以了。

二是電氣檢驗，電氣方面首先要根據技術圖紙核對元器件型號,校驗搭接點力矩，并做標識(這項工作很費力，要檢查)，同時注意爬電距離，及相間距離是否符合標準，接線是否符合公司的工藝要求等。然后檢查主回路、控制回路是否正確，回路主要用萬用表量線。最后是上電測試電能是否符合圖紙要求,合格與否都要出具檢驗報告，合格的貼簽發貨，不合格的返回整改。
