湖北襄樊高壓配電柜廠家 湖北襄樊高壓配電柜價格 湖北襄樊高壓配電柜定制

湖北襄樊高壓配電柜廠家 湖北襄樊高壓配電柜價格  湖北襄樊高壓配電柜定制

高壓開關柜是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，高壓開關柜按作電壓等級在3.6kV~550kV的電器產品，高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。

開關柜具有架空進出線、電纜進出線、母線聯絡等功能。主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建筑等各種不同場。

開關柜應滿流金屬封閉開關設備"標準的有關要求，由柜體和斷路器二大部分組成，柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。

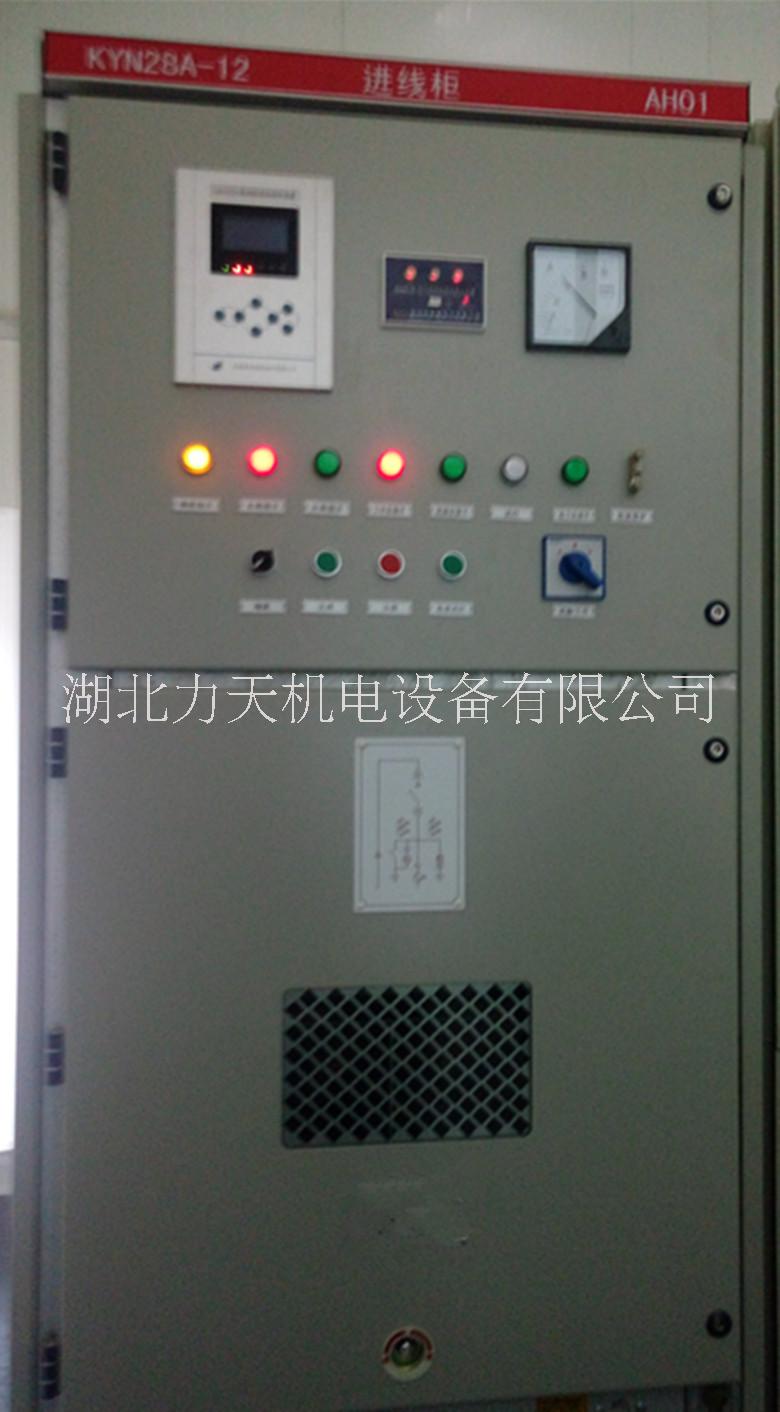

KYN28本開關設備適用于3.6~12kV三相交流50Hz單母線及單母線分段系統的成套配電裝置，主要用于發電廠、中小型發電機發電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等，實行控制、保護、監測之用。本開關設備符合GB3906，DL404標準及國際IEC298。

本開關柜可配用VD4型、VB2型、VS1型、HVF(韓國現代)、EV12型真空斷路器，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處于閉合位置關合斷路器、防止誤入帶電隔離室、防止在帶電時誤合

使用條件

1、環境溫度-10℃至+40℃

2、海拔高度:不超過1000m

3、濕度

相對濕度:日平均值不大于95%，月平均不大于90%

4、地震烈度不超過8度;

5、周圍空氣應不受腐蝕性、可燃?xì)怏w、水蒸氣等明顯污染;

6、無嚴重污穢及經常性的劇烈振動。

7、在超過GB3906和本標準規定的正常的環境條件下使用時，由用戶和制造廠協商。

2、堅固可靠的五防聯鎖裝置，在關閉的面板上也可操作斷路器，通過觀察窗可看到斷路器所處的狀態;

3、功能齊全的手車，手車互換性，具操作輕巧，動作平穩;

4、維護簡捷，易于安裝母線和電纜，可升降的轉運車，手車的推進，抽出和運輸非常方便;

5、全組裝式的開關柜使用敷鋁鋼板，耐腐蝕、，采用多重折邊工藝，保證高的強度的剛度。

主要技術參數

額定電壓 10KV

電壓 12KV

額定絕緣水平(1min工頻耐壓:對地及相間42KV，一次斷口間48KV。雷電沖擊耐受電壓:對地及相間75KV，一次斷口間85KV。)

4S熱穩定電流 31.5KA

主母線額定電流630A、1250A、1600A、2000A、2500A、3150A

防護等級 外殼為IP4X，手車室門打開時為IP2X`

ZBW系列戶外箱式組合變電站

產品用途

ZBW 系列組合(箱)式變電站 是由高壓開關設備、低壓開關設備、配電變壓器、電能計量設備等組合成緊湊的成套配電裝置，用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田有及臨時施工用電等場所。作配電系統中接受和分配電能之用，在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統。是城市變電站建設和改造的新型成套設備。

本系列組合式變電站符合SD320-92《箱式變電站技術條件》和ZBK4001-89《組合式變電站》標準。

使用條件

3、濕度

相對濕度:日平均值不大于95%，月平均不大于90%

4、地震:地震水平加速度不大于0.3g;

5、周圍空氣應不受腐蝕性、可燃?xì)怏w、水蒸氣等明顯污染;

6、無經常性劇烈振動。

7、安裝地點的傾斜度不大于3度

8、超出本文件的規定時，由用戶和制造廠協商解決。

產品特點

1、采用上下自然風對流、橫向自然風對流及底部特種風機強迫風冷三種冷卻措施，溫升有很大的裕度;

2、重量輕、體積小、剛度高;

3、模塊化:高低壓電器室、變壓器室、計量箱、電容柜各成模塊，可按用戶需要選用組合;

4、外形美觀，噪音小，和周圍環境協調一致并增加美觀;

5、功能強大，設施齊全，高壓可滿足環網供電，低壓室可有 8 路動力出線和 4 路照明出線

6、高低壓操作走廊達1 米寬，四面均有向外開的門，操作、維修十分方便;

7、適應性強，可以滿足不同設計方案、不同客戶的要求?？膳溆萌魏我环N 10kV 高壓環網開關柜;低壓室具有低壓成套開關設備的總體功能，任客戶配用不同類型的低壓開關設備;變壓器客配用有油枕的或全密封的或干式的變壓器，變壓器容量為 50~1250kVA 。

主要技術參數

額定電壓高壓電器:6;10KV 變壓器:6(10)04KV 低壓電器:0.4KV

額定容量 變壓器:50KVA~1250*2KVA

額定電流 高壓電器:200A~630A低壓電器:100A~3000A

額定開斷電流 高壓電器:負荷開關400A-630A,組合電器取決于熔斷器. 低壓電器15A-63A

額定短時耐受電流(KAX S) 高壓電器20*2 12.5*4 變壓器:200-400KVA >400KVA 低壓電器15*1 30*1

額定峰值耐受電流(KA)31.5;50 變壓器200-400KVA >400KVA 低壓電器 30 63

額定關合電流(KA) 31.5;50

工頻耐壓(1min)KA 高壓電器 相間及對地:42 隔離斷口:48

變壓器 油浸式35 干式28 低壓電器 ≤300V時，2 >300V時,2.5

噪聲水平dB 變壓器:油浸式<55 干式<65

箱固定式交流金屬封閉開關設備

用途

GG-1A箱型開關柜適用于3.5-12KV交流三相50HZ的單母線系統中,作為接收和分配電能之用.該開關柜為戶內裝置,系不靠墻安裝.特別適用于頻繁操作的場合.

產品特點

1:符合國家標準《3~35KV交流金屬封閉開關設備》和DL404《戶內交流高壓開關柜訂貨技術條件》要求，也滿足IEC298《1KV以上52KV以下交流金屬封閉開關設備和控制設備》的要求，并且具有兩部提出的"五防"強制閉鎖功能。

2:該產品吸收了國外技術，針對目前我國現有同類開關柜在運行中發生的事故率較高和體積龐大等問題而自行設計研制。具有體積小，僅普通開關柜體積的60%，斷路器可靠性高、性能好，"五防"閉鎖機構可靠、簡單等優點。

固定式高壓開關設備

XGN-12用途特點:

防誤型開關柜適用于3.6及10千伏交流系統中作接受與分配電能之用，具用五種防止誤操作功能:防止走錯間位、錯分錯合斷路器;防止帶負荷分、合隔離開關;防止誤入帶電間隔;防止帶電掛是線;防止帶地線合閘。

額定電流:3000A以下

電流種類:三相50Hz交流

主母線類型:單母線、單母線加旁母

使用環境

1、安裝高度不超過海拔1000米

2、周圍介質溫度不高于+40度，不低于-20度

3、室內相對濕度不超過85%

4、沒有導電塵埃與能破壞金屬和絕緣的氣體的場所

5、沒有危險的場所

6、沒有劇烈震動及顛簸，且垂直斜度不超過5度的超所

戶內交流高壓環網開關設備

產品用途

HXGN12環網柜適用于三相交流50Hz，額定電壓12kV的戶內配電裝置。廣泛應用于工業及民用電纜環網及供電末端。

特別適用于小型二次配電站、開閉所、工礦企業、城市居民小區、機場、鐵路、隧道、高層建筑等電力系統中作為接受和分配電能之用。

產品特點

1:戶內交流高壓環網開關設備是新一代以負荷開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化的、既緊湊又可擴充的金屬封閉開關設備。

2:環網柜具有結構簡單、操作靈活、聯鎖可靠等特點，對各種不同的應用場合、不同用戶要求均能提供令人滿意的技術方案。傳感技術和保護繼電器的采用，加上的技術性能及輕便靈活的裝配方案，可以完全滿足市場不斷變化的要求。

3:主要技術參數

額定電壓KV 負荷開關柜 12 組合電器柜 12

額定頻率Hz 負荷開關柜 50 組合電器械 50

額定電流A 負荷開關柜 630 組合電器柜125

額定短路關合電流KA 負荷開關柜50 組合電器柜80

回主路電阻μΩ 負荷開關柜≤400 組合電器柜≤400

額定絕緣水平KV: 1min工頻耐受電壓相間，相對地42 斷口48;

雷電沖擊耐受電壓 相間，相對地75 斷口85

輔助回路1min工頻耐受電壓KV 負荷開關柜2 組合電器柜2分類

按斷路器安裝方式分為移開式(手車式)和固定式

按安裝地點分為戶內和戶外

按柜體結構可分為金屬封閉鎧裝式開關柜、金屬封閉間隔式開關柜﹑金屬封閉箱式開關柜和敞開式開關柜四大類

互感器、母線等)分別裝在接地的用金屬隔板隔開的隔室中的金屬封閉開關設備。如KYN28A-12型高壓開關柜。

折疊選購要點

1明確項目定位

高壓開關柜是成套的組合產品，目前國內雖有數百家生產廠商，但其核心部件仍采用進口的產品為主，如果遇到技術問題，設備維護和更換都比較麻煩，因此，在預算充裕的情況下，應盡量選擇的品牌，由于其備貨充足，遇到問題時的解決效率比較高。

2.檢驗資質

選購前要向生產廠家索取開關柜出廠試驗大綱(或要求)，一般正規生產廠家都會有的，應該搞清楚主要元器件是否按圖紙要求配置并選擇了品牌，如、施奈德等。

3.柜體材料

高壓開關柜體積較大，因此，柜體材料對價格影響很大，一般情況下，部件支架等都采用進口敷鋁鋅板,而門板則采用300系列優質鋼板。

4.整組柜排列

柜體排列次序及操作面位置是制造廠考慮制作柜內隔板、終端護板、母線分段支架等問題時正確施工依據，平面布置圖要與現場進出線實際位置吻合，尤其是要正確表示出柜體操作面方向，才能使高壓柜到達現場后能順利進行安裝。往往起先不予重視，設備到達現場后，發覺與現場要求不符合，最后導致返工。

5.進出線方式

開關柜上常規進出線基本有二種連接方式:(1)進出線電纜電纜室連接，(2)進出線由柜頂穿墻套管引出，并與母線橋架相連母線橋架再經穿墻套管與架空線連接。也有少數用戶，電纜電纜架由柜頂引入，柜內連接，柜頂連接，另設安全網架。用戶訂貨時提供了一次系統圖和標準方案，但進出線方式不可能完全表達十分清楚，用戶應該現場實際安裝要求技術協議中加以說明為妥，到現場安裝時發生困難。

6.斷路器開斷容量正確選擇

一次系統圖上，所選用斷路器，表明斷路器型號、額定工作電壓、額定工作電流外還必須選定斷路器開斷容量。有用戶圖紙，斷路器開斷容量不選定，使制造廠進行工程設計時帶來困難，開斷容量選擇要依據系統短路參數來選定，若制造廠不了解系統短路參數是很難作出正確選擇。還有些用戶圖紙，不考慮系統短路參數情況，盲目選擇高開斷參數，造成不必要浪費資金。正確選擇開斷容量是很重要，既要保證安全運行，又要考慮到降低產品成本
