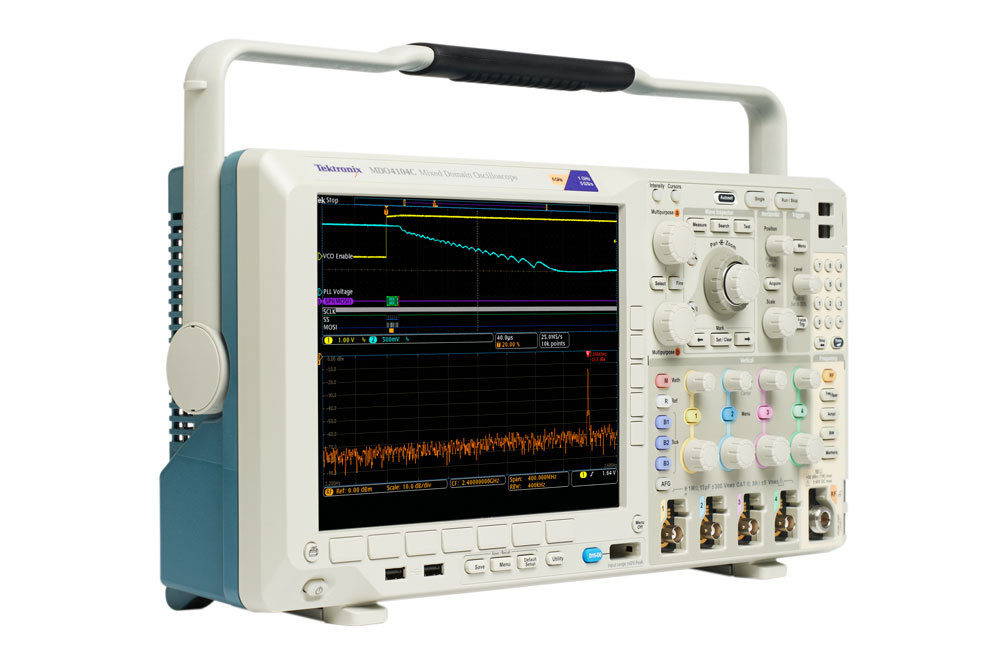

美國泰克MDO4054C混合域示波器
[混合域示波器
美國泰克
MDO4054C]
深圳市美國泰克廠家
價格： 電議
物流： 廣東 深圳市 寶安區| 賣家支付運費
可銷售總量： 1件
手機： 13823739560 郵箱： jolin.z@lemaiyi.com
傳真： 0755-29172121 地址： 廣東 深圳市
[混合域示波器 美國泰克 MDO4054C]
郵箱：
手機：
- 品牌： 美國泰克
- 型號： MDO4054C
- 加工定制： 否
泰克MDO4054C混合域示波器
上內置頻譜分析儀的示波器
泰克推出上個、也是一個混合域示波器。您有史以來次可以捕獲時間相關的模擬信號、數字信號和RF信號，在系統級了解自己的設備。您可以一目了然地看到時域和頻域。您可以觀察任意時點上的RF頻譜，查看其隨時間或設備狀態變化情況。您可以使用與您的設計擁有同樣集成度的示波器，迅速地解決最復雜的電路問題。改變您的測試方式，唯有泰克能夠做到！
泰克MDO4054C混合域示波器特點：
| 特點 | 優勢 |
| 20 M點記錄長度 | 采集時間更長，同時保持適當分辨率以便放大顯示精細的信號細節。 |
| We Inspector?導航 | 使用直觀的前面板控件輕松地在長記錄中導航。通過搜索功能自動查找并標記事件的每個發生時點。 |
| FastAcq快速波形捕獲 | 波形捕獲速率超過340,000 wfm/s，迅速識別毛刺和其他偶發瞬態信號。通過色彩等級顯示幫助理解感興趣的事件。 |
| 4條模擬通道-選配16條數字通道和1條射頻通道 | 同步分析模擬、數字和RF信號，輕松實現系統級故障排除?？稍谌魏瓮ǖ烙|發。 |
| 集成頻譜分析儀，寬捕獲帶寬 | -65 dBc（典型）動態范圍及高達6 GHz頻率范圍，分析RF信號。高達3.75 GHz超寬捕獲帶寬，方便您同時觀察整個頻譜。 |
| 射頻分析，帶 SignalVu-PC矢量信號分析軟件 | 實現藍牙和WLAN (IEEE 802.11 a/b/g/n/p/ac)信號質量分析、脈沖分析、音頻測量、AM/FM/PM調制分析、通用數字調制，等等。 |
| 集成任意波形/函數發生器 | 內置使用方便的50 MHz函數發生器。示波器與128 k點任意波形發生器緊密集成，可輕松捕獲、編輯并重播實時信號。 |
| 集成邏輯分析儀 | 定時分辨率低至60.6 ps，輕松調試設計的數字部分。跟蹤系統時基，提高系統洞察力。 |
| 串行總線觸發和分析 | 同時支持多達三條串行總線自動觸發和解碼?？s短查找感興趣事件所需的時間，無需手動解析不同的位。 |
| 集成數字電壓表和頻率計數器 | 免費進行產品注冊！快速測量DC電壓、AC+DC RMS、AC RMS和頻率。 |
| 升級能力 | 我們?yōu)槟M帶寬、頻譜分析儀、任意波形函數發生器、數字通道(MSO)、串行觸發和分析包等提供升級能力，保證設備在未來多年中繼續為您服務。 |
| 離線波形分析 | 改善時間和資源利用率；觀察、測量和分析實驗室中捕獲的數據，且獨立于使用TekScope AnywhereTM 的示波器硬件 |
主要性能指標
- 1.示波器
- 4 條模擬通道
- 1 GHz、500 MHz、350 MHz、200 MHz 帶寬型號
- 帶寬可升級（達 1 GHz）
- 達 5 GS/s 采樣率
- 所有通道上 20 M 記錄長度
- > 340,000 wfm/s 的波形捕獲速率
- 標配無源電壓探頭，3.9 pF 電容負載，1 GHz 或 500 MHz模擬帶寬
- 2.頻譜分析儀（選配）
- 頻率范圍 9 kHz - 3 GHz 或 9 KHz - 6 GHz
- 超寬捕獲帶寬 ≥1 GHz
- 頻譜分析儀的時間同步捕獲功能，支持模擬采集和數字采集
- 頻率相對于時間關系、幅度相對于時間關系和相位相對于時間關系波形
- 3.任意函數發生器（選配）
- 13 種預先定義的波形類型
- 50 MHz 波形生成功能
- 128 k 任意波形發生器記錄長度
- 250 MS/s 任意波形發生器采樣率
- 4.邏輯分析儀（選配）
- 16 條數字通道
- 所有通道上 20 M 記錄長度
- 60.6 ps 定時分辨率
- 5.協議分析儀（選配）
- 支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、以太網、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553 和音頻標準等串行總線
- 6.數字電壓表/頻率計數器（產品注冊后免費提供）
- 4 位 AC RMS、DC 和 AC+DC RMS 電壓測量
- 5 位頻率測量
典型應用
- 嵌入式設計
在混合信號嵌入式系統上執行系統級調試，迅速發現和解決問題，包括當前最常見的串行總線和無線技術。
- 功率設計
使用自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，在經濟的解決方案中提供最廣泛的功率探頭選擇范圍，進行可靠的、可重復的電壓、電流和功率測量。
- EMI調試
確定哪些時域信號可能導致不想要的EMI，迅速追蹤嵌入式系統中的EMI來源。實時查看時域信號對系統EMI輻射的影響。
- 無線調試
在使用藍牙、802.11 WiFi、ZigBee或某些其他無線技術時，MDO4000C可以查看整個系統，包括模擬信號、數字信號和RF信號，而且在時間上同步，了解其真實特點。在一次捕獲中，捕獲超寬頻段，查看多種無線技術之間的交互，或查看現代標準（如802.11/ad）中的整個寬帶頻率范圍。
- 教育
管理工作臺上的多臺儀器可能會非常麻煩。MDO4000C把六種儀器整合到一臺儀器中，不需要管理多臺儀器。集成頻譜分析儀可以講授無線技術課程，同時使要求的投資達到最小。升級能力可以在需求變化時或在預算允許時再增加功能。
- 制造測試和調試
規格和空間限制可能會給車間帶來巨大影響。的一MDO4000C把多臺儀器整合到一臺小型儀器中，限度地減少了機架或工作臺空間。整合降低了在制造測試或調試站中使用多種不同儀器的相關成本。
泰克MDO4054C混合域示波器參數表：
|
| MDO4024C | MDO4034C | MDO4054C | MDO4104C |
| 模擬通道 | 4 | 4 | 4 | 4 |
| 模擬通道帶寬 | 200 MHz | 350 MHz | 500 MHz | 1 GHz |
| 上升時間 | 1.75 ns | 1 ns | 700 ps | 350 ps |
| 采樣率（1 個通道） | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s |
| 采樣率（2 個通道） | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s |
| 采樣率(4通道)沒有選項SA3或SA6 | | | | |
| 記錄長度（1 個通道） | 20 M | 20 M | 20 M | 20 M |
| 記錄長度（2 個通道） | 20 M | 20 M | 20 M | 20 M |
| 記錄長度（4 個通道） | 20 M | 20 M | 20 M | 20 M |
| 數字通道數量，帶有MDO4MSO選項時 | 16 | 16 | 16 | 16 |
| 任意函數發生器輸出數量，帶有MDO4AFG選項時 | 1 | 1 | 1 | 1 |
| 頻譜分析儀通道數量，帶有選項SA3或SA6時 | 1 | 1 | 1 | 1 |
| 頻譜分析儀頻率范圍 | ||||
| 配有選項SA3 | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz |
