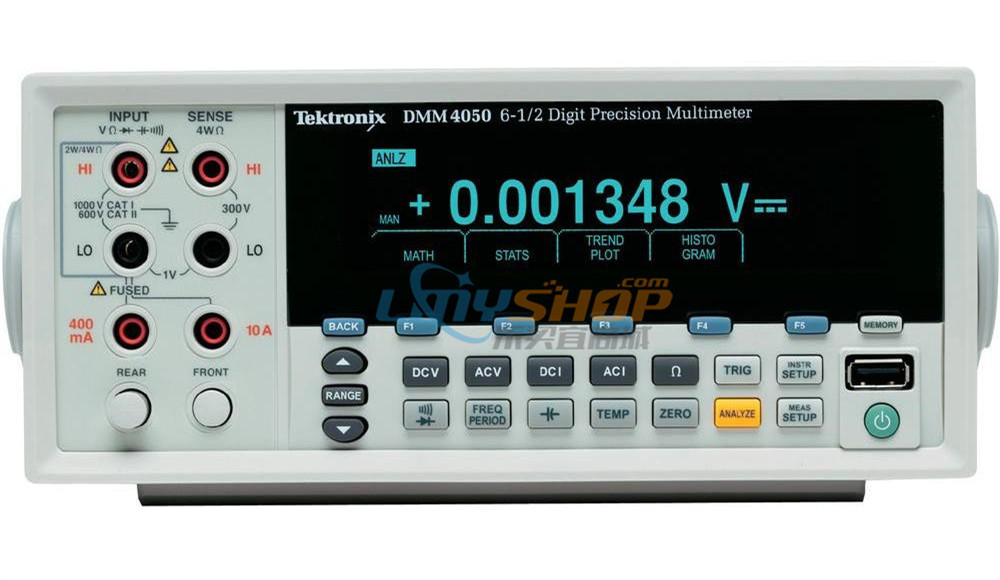

美國泰克DMM4040臺式萬用表 六位半DMM4040數字萬用表

美國泰克DMM4040/DMM4050臺式萬用表 6位半數字萬用表

      泰克DMM4050和DMM4040萬用表提供了6.5位分辨率，可以以0.0024%的基本V DC準確度測量電壓、電阻和電流。頻率、周期、電容和溫度集成測量功能意味著您可以使用一臺儀器進行多種測量。您還可以監測和記錄測量指標在測量期間的變化或環境范圍，查看統計值，了解電路性能如何變化。此外，前面板按鈕可以快速進入常用功能和參數，縮短設置時間。DMM4050/4040萬用表為您最苛刻的測量提供了多功能工具和所需的準確度。

DMM4040 主要特點和優點

主要性能指標

• 6.5位分辨率
• 高達0.0024%的基本VDC準確度(1年)
• 100 mV - 1000 V電壓量程，高達100 nV分辨率
• 100 μA - 10 A電流量程，高達100 pA分辨率
• 10Ω - 1 GΩ電阻量程，高達10 μΩ分辨率
• CAT I 1000 V，CAT II 600 V

提供的功能和特點

• 電壓、電阻和電流測量
• 二極管和通斷測試
• 頻率和周期測量
• 溫度和電容測量(DMM4050)
• 2 × 4歐姆4線測量技術
• TrendPlotTM無紙化數據記錄器模式
• 測量統計
• 直方圖模式
• 連接能力
• 前面和后面2 × 4個測量輸入
• 前面板USB主機端口，輕松存儲測量數據
• 后面板RS-232、LAN和GPIB，快速連接PC
• 包括USB到RS-232接口適配器電纜
• 包括National Instrument的LabVIEW SignalExpressTMTE限定版，用來連通其它臺式設備
• 三年保修

DMM4040 產品功能

多功能精密測量工具

隨著嵌入式系統中的電路日益完善、需要的容限日益緊張，您必須以非常高的準確度測量不同的參數，驗證設計。泰克DMM4050和DMM4040 6.5位臺式萬用表把多種不同的功能和分析能力融合到一臺儀器中，并提供了杰出的準確度和性能。

泰克DMM4050和DMM4040萬用表的基本VDC準確度高達0.0024%，分辨率100 pA和10 μΩ，可以完成典型的萬用表測量，保證為當前苛刻的設計提供所需的性能。您還可以使用DMM4050/4040測量頻率和周期，執行通斷測試和二極管測試。如果您需要更高的靈活性，DMM4050還提供了溫度測量功能和電容測量功能。您可以用一臺多功能儀器代替溫度計、電容表、計數器、通斷測試儀和傳統DMM，節約工作臺空間和成本。

使用圖形顯示模式分析被測設備

通過DMM4050/4040獨特的雙顯示器，您可以使用一組測試表筆，測量同一信號的兩個不同參數。為揭示漂移、間歇性瞬態信號和穩定性等信號質量問題，您可以使用DMM4050/4040的圖形顯示模式，作為實時趨勢圖或直方圖查看數據，也可以使用測量統計功能，跟蹤信號參數怎樣隨時間變化。

TrendPlot?無紙化記錄器模式

TrendPlot顯示畫面

根據測試要求，您的信號參數可能會在不同時間變化。通過在幾分鐘、幾小時或幾天內進行多項測量，您可以量化這些變化。有了TrendPlotTM，您可以繪制測得值在測量期間的趨勢圖，從短時間跨度直到延長的時間周期。TrendPlot可以用于DC電壓、DC電流、頻率、電阻和溫度等指標。AC電壓和電流可以繪制為RMS指標圖。

測量統計

最小值/值/平均值/標準偏差統計報告范例

通過集成統計處理功能，您只需按一個按鈕，就可以計算指標的平均值和標準偏差，追蹤測得的最小值和值?？梢越y(tǒng)計DC電壓、AC電壓、以dB表示的AC電壓、DC電流、AC電流、電阻、電容、頻率、周期和溫度指標。

直方圖

直方圖顯示畫面

 T為以圖形方式查看一套指標的平均值和標準偏差，您可以使用直方圖功能，查看測量結果的分布情況。

專業設計，讓您的工作更輕松

DMM4050/4040萬用表采用專業設計，使用簡便，提供了您預計泰克提供的熟悉操作。

操作直觀

前面板按鈕可以快速進入常用的功能和參數，縮短儀器設置時間。您不必再搜索軟件菜單，查找所需的功能。

輕松存儲數據、連接PC

前面板USB端口可以輕松把測量數據和儀器設置存儲到存儲設備上，您可以使用后面板上的LAN、RS-232或GPIB端口，連接PC。DMM4050/4040標配一條USB到RS-232接口適配器電纜，可以輕松連接PC的USB端口。

簡單準確的4線測量

2×4歐姆功能已獲的分離端子插座允許只使用兩條引線、而不是四條引線，執行4線測量。泰克提供了測試線附件，可以建立連接。您可以獲得杰出的分辨率和準確度，而且使用一對引線非常方便。

連通工作臺，實現智能調試

Signal Express從泰克DMM4050和DPO3052中采集數據		使用Signal Express把DMM4050數據導入到Excel中

通過的泰克版National Instrument LabVIEW Signal ExpressTM軟件，您可以輕松捕獲、保存和分析萬用表的測量結果。每臺DMM4050和DMM4040萬用表都免費提供限定版SignalExpress，可以完成基本儀器控制、數據記錄和分析工作。選配的專業版軟件則提供了200多種內置功能，可以進一步實現信號處理、分析、掃描、極限測試和用戶自定義步進功能。

SignalExpress支持多種泰克儀器*1，可以連接整個測試臺，然后可以從一個直觀的軟件界面中，訪問每臺儀器標配的多功能工具。您可以自動完成要求多臺儀器完成的復雜測量，在更長的時間內記錄數據，對來自多臺儀器的數據實現時間相關，簡便地捕獲和分析測量結果，這一切都從PC上完成。只有泰克提供了由多臺智能儀器組成的連通測試臺，簡化和加快了復雜設計的調試工作。

您可以依賴的性能

除業內的服務和支持外，每臺DMM4050和DMM4040萬用表都標配三年保修服務。

*1NI LabVIEW Signal Express支持下述泰克儀器：MSO/DPO4000/3000/2000系列示波器, TDS3000C/2000B/1000B系列示波器, AFG3000系列任意波形/函數發生器, DMM4050/4040/4020系列數字萬用表。

DMM4040 主要技術參數

DMM4040 一般指標

電壓

外觀尺寸

顯示器

環境

DMM4040 訂購信息

附件：

196-3520-XX（TL710）測試線組×1，備用保險絲，安全性/手動安裝，RS-232的USB適配器電纜，NI LabVIEW SignalExpress?泰克版軟件（基礎版），電源線，校準規范聲明

推薦附件

196-3520-xx—————測試線組（TL710）

TL705————————1000V電阻測量試驗的2×4歐姆導線

TL725————————2×4歐姆導線表面貼裝器件

TP750————————100ΩRTD溫度探頭（只適用于4050型）

SIGEXPTE——————NI LabVIEW SignalExpress?Tektronix Edition泰克版軟件（專業版）

HCTEK4321—————儀器硬手提箱（建議配合儀器軟手提箱使用）

ACD4000——————儀器軟手提箱

RMU2U———————機架安裝套件
