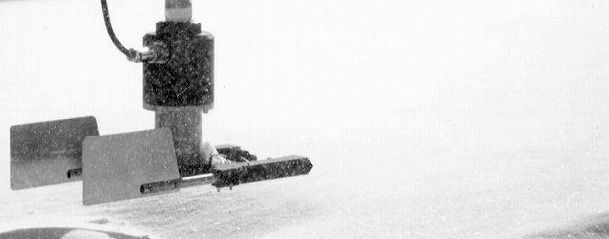

WS-SPC-95風雪流監測系統/風吹雪粒子監測系統

產品資料

      SPC-95飛雪粒子計是測量暴風雪的高精度傳感器，SPC-95測量風雪粒子計數的產品，主要是測量風雪（暴風雪）的顆粒，風從地面被風吹起雪沙粒的大小，尾翼安裝一個風向標，隨時監測從每個方向吹過來的雪粒子。

工作原理：

    如果漂流的顆粒為球形的，測出每個粒子在光衰減的數目，通過乘以粒子的密度來計算總價值。

特點：

• ?測定范圍（30～500μm）的區域的監測器，內置分析器。

• ?傳感器的安裝為平行光線，直徑可以準確地測量。

• ?傳感器的尾翼有一個風向標，可以實現 方向性的方向。

技術指標：

傳感器 測量方式:平行光線內通過的飛雪粒子所引起的光衰減程度

測量光源:近紅外二級管，光譜為830nm

監測區域:25W mm*2H mm*0.5D mm

粒徑測量范圍:30μｍ～500μｍ (64 種雪粒子)

預熱時間:10 min

材質:鋁合金

使用環境:-30℃～+40℃

校正溫度:-10℃

線纜長度:50米

數據處理

        表示:LED(POWER[通電]…緑/CPU正?！t/SIG[實時數據＝數據輸出]…紅)

時間修正:GPS(UTC)

輸入信號電壓:0-2.5V

輸入信號頻率:1kHz～30kHz(相當1～30m/s的風速)

A/D變換處理:12V DC 轉換0～+ 2.5v/12位檢測水平70 mv以上

信號處理:A/D輸入（直徑相當電壓），64位分割，計數數據輸出

數據輸出（３系統）:①無線LAN通信(IEEE802.11b/g規格)

　　                        115,200bps 8bit奇偶：無  地址：1

           ②RS―232C

　　                        115,200bps 8bit奇偶：無  地址：1

           ③CF卡連接(RS―232C接線)

　　                        115,200bps 8bit奇偶：無  地址：1

數據錄取時間:數據收集后，數據輸出

保護箱材質:聚碳酸酯

尺寸:300w*400h*187d mm

        重量:4.5kg

其它

        電壓:DC12Ｖ（±10%以內）

工作溫度:0℃～40℃

安裝場所:室內或室外

軟件:溫度補償軟件

風速傳感器

    風速傳感器的感應元件為三杯式風杯組件，信號變換電路為光電轉換電路。在水平風力驅動下風杯組旋轉，通過主軸帶動磁棒盤旋轉，其上的數十只光電管通過旋轉碼盤感應除脈沖信號，其頻率隨風速的增大而線性增加。

測量范圍0～65m/s

起動風速≤0.3m/s

度±(0.3+0.03V)m/s

分辨率0.1m/s

輸出信號形式脈沖(頻率)

工作電壓DC5V

重量0.75kg

風向傳感器

風向傳感器是一款精致、耐用、經濟的產品，是進行風學研究、學習的理想選擇。該傳感器可以長期布置在野外環境中進行連續的風速的測量，具有很高的性價比。傳感器使用了高強度的抗腐蝕材料，設計用于長期無人職守的風沙，揚塵，鹽化等野外氣象環境下。傳感器適用快速連接電纜，可以延長至幾百英尺而不影響傳感器的測量性能。

主要技術參數：

　　量程：0~360o

　　啟動風速：0.45m/s

　　精度：±5o

　　材質：鋁

　　重量：0.45 kg

CR1000數據采集器

   CR1000數據采集器是Campbell數據采集器里面性價比***高的一款。它提供傳感器的測量、時間設置、數據壓縮、數據和程序的儲存以及控制功能，由一個測量控制模塊和一個配線盤組成，具有強大的網絡通訊能力。

 CR1000數據采集器應用

• ?氣象行業

• ?生態環境行業

• ?長期氣候監測,氣象學研究，日常天氣測量

主要技術參數：

　　***大掃描速率：100Hz

　　模擬輸入：16個單端通道（8個差分）

　　脈沖通道：2個

　　工作溫度： -25~50℃（標準），-55℃~85℃（擴展）

　　內存：標準為4M內存，可擴展至2G

　　供電電壓：9~16VDC

　　A/D轉換：13bit

    微型控制器：16-bit H8S Hitachi，32-bit內部CPU。
