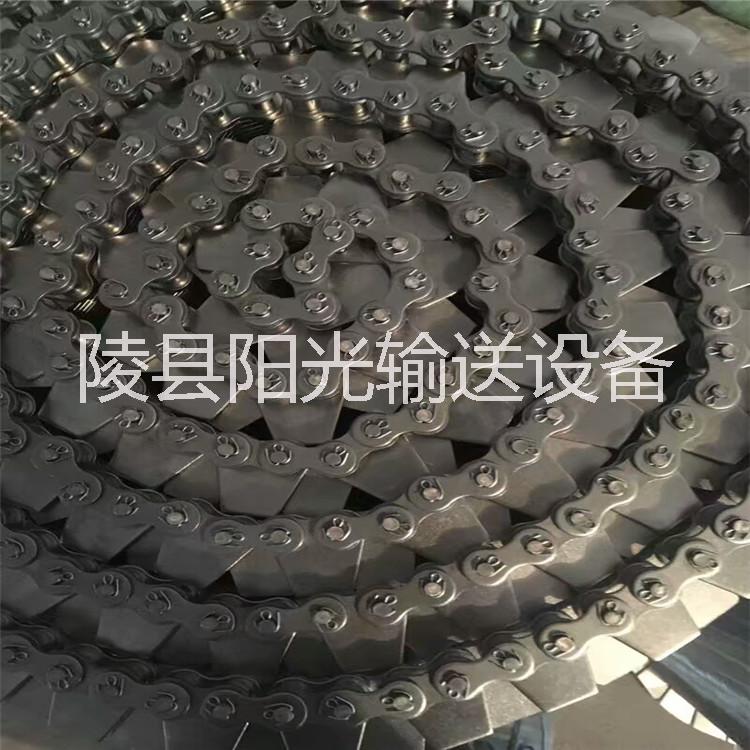

不銹鋼滾子鏈條重載彎板鏈條 不銹鋼滾子鏈條重載傳動彎板鏈條

鏈條
鏈條是機械基礎件，廣泛應用于農機、交通運輸、輕紡工業、冶金、礦山機械及儀表工業等。鏈傳動由主動鏈輪、從動鏈輪和繞在兩輪上的一條閉合鏈條所組成，它靠鏈條與鏈輪齒之間的嚙合來傳遞運動和動力。
一、分類
鏈條有多種類型，按用途可分為傳動鏈、起重鏈和牽引鏈三種。起重鏈和牽引鏈用于起重機械和運輸機械。在一般機械中，最常用的是傳動鏈。傳動鏈的主要類型有短節距精密滾子鏈（簡稱滾子鏈）和齒形鏈等，其中以滾子鏈應用最廣。本說明書主要討論滾子鏈傳動的有關問題。
二、滾子鏈的設計
1、滾子鏈由內鏈板、外鏈板、銷軸、套筒和滾子組成。內鏈板與套筒間、外鏈板與銷軸間均為過盈配合，套筒與銷軸間則為間隙配合，形成動聯接。工作時內、外鏈節間可以相對撓曲，套筒則繞銷軸自由轉動。為了減少銷軸與套筒間的磨損，在它們之間應進行潤滑。滾子活套在套筒外面，嚙合時滾子沿鏈輪齒廓滾動，以減小鏈條與鏈輪輪齒間的磨損。內、外鏈板均制成8字形，以使鏈板各橫截面的抗拉強度大致相同，并減輕鏈條的重量及慣性力。
2、相鄰兩銷軸軸心線間的距離稱為節距，用p表示，它是鏈條的主要參數。節距p越大，鏈條的各元件的尺寸也大，承載能力也越高，但重量也增加，沖擊和振動也隨之加大。因此，傳遞功率較大時，為減小鏈條傳動的外廓尺寸，減小沖擊、振動可采用小節距的多排鏈。四排以上的傳動鏈可與生產廠家協商制造。
為了使鏈條聯成封閉環狀，鏈條的兩端應用聯接鏈節聯接起來，聯接鏈節通常有三種形式。當組成鏈條的總鏈節為偶數時，可采用開口銷或彈簧夾將接頭上的活動銷軸固定。當鏈節總數為奇數時，可采用過渡鏈節聯接。
3、傳動用滾子鏈已標準化，分A、B兩系列，我國以A系列為主體（用于設計和出口，B系列用于維修和出口），下表列出了A系列幾種常用滾子鏈的基本參數和尺寸。

三、滾子鏈生產工藝流程
1、內外鏈板的制作：鋼板首先經沖床、壓床沖壓成需要的形狀與尺寸，經六角滾筒去除毛刺，然后熱處理，之后用機油進行淬火，再經堿+水+工業砂對其表面粘附的油污進行清洗后備用
2、套筒、滾子和銷軸的制作：套筒、滾子料經卷管處理，軸料鋼經軸銷機處理制成需要的形狀與尺寸，同樣通過六角滾筒去除毛刺，經熱處理、用水淬火，再對其表面粘附的油污進行清洗后備用
3、將內外鏈板、套筒、滾子和銷軸等各零件進行回火，然后裝配成型，拉伸校正，經檢驗合格后即為成品。
四、鏈條的安裝維護及保養：
1、正確安裝鏈條，新鏈條過長或經使用后伸長，難以調整，可看情況拆去鏈節，但必須為偶數。鏈節應從鏈條背面穿過，鎖片插在外面，鎖緊片的開口應朝轉動的相反方向。
2、鏈條的松緊度應適宜，太緊增加功率消耗，軸承易磨損；太松鏈條易跳動和脫鏈。鏈條的松緊程度為：從鏈條的中部提起或壓下，兩鏈輪中心距約為2％－3％。
3、鏈輪磨損嚴重后，應同時更換新鏈輪和新鏈條，以保證良好的嚙合。不能只單獨更換新鏈條或新鏈輪。否則會造成嚙合不好，加速新鏈條或新鏈輪的磨損。鏈輪齒面磨損到一定程度后應及時翻面使用（指可調面使用的鏈輪）。以延長使用時間。
4、舊鏈條上不能與部分新鏈條混合使用，否則容易在傳動中產生沖擊，拉斷鏈條。
5、鏈條在工作中應及時加注潤滑油。潤滑油必須進入滾子和內套的配合間隙，以改善工作條件，減少磨損。
