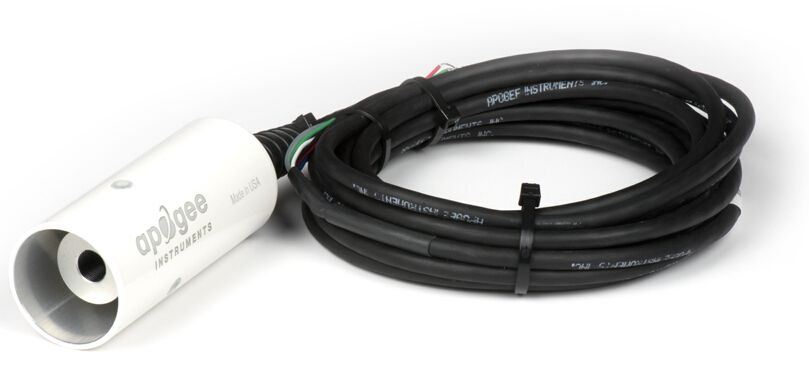

Apogee SI-111紅外溫度傳感器

Si-111：標準視野紅外輻射計

Si-121：窄視野紅外輻射計

Si-131：超窄視野紅外輻射計

Si-1H1：水平視野紅外輻射計

Si-411：SDI-12輸出的標準視野紅外輻射計

Si-421：SDI-12輸出的窄視野紅外輻射計

Si-431：SDI-12輸出的超窄視野紅外輻射計

Si-4H1：SDI-12輸出的水平視野紅外輻射計

　 SI-111是一款非接觸式的紅外溫度傳感器，可以連續的測量監測點溫度狀況。，主要用于測量目標物體的表面溫度，通過感知物體表面釋放的紅外線輻射實現測量。

典型應用

※大氣環境中的表面溫度

※植物冠層溫度測量

※土壤、雪以及水體表面溫度

　　SI-111由一個熱電堆和一個熱敏電阻組成，熱電堆測量表面溫度，熱敏電阻測量傳感器體溫。兩個溫度探頭被封裝在一個耐用的鋁制殼體內，頂部有一個鍺制光學窗口。與硅制光學窗口相比，鍺制窗口更加便于修正目標黑度，減少大氣濕度所產生的影響，使傳感器和目標物體之間可以有更遠的距離。

　　熱電堆和熱敏電阻輸出均為毫伏信號，我們的數據采集器可以冊來那個毫伏電壓信號，并應用Stefan-Boltzman方程，修正傳感器體溫對目標溫度產生的影響。使用Stefan- Boltzman方程，是的SI-111在-10—65℃溫度之間可以獲取±0.2℃的精度。

技術性能參數

數據采集器通道：一個差分（熱電堆），一個單端（熱敏電阻）；

輸入電源：2.5V激發，用于熱敏電阻

精度：±0.2℃@-10—+65℃；

          ±0.5℃@-40—+70℃

一致性：±0.1℃@-10—+65℃；

        ±0.3℃@-40—+70℃

可重復性：±0.05℃@ 10—+65℃；

          ±0.1℃@-40—+70℃

響應時間：＜1秒@目標溫度變化

目標溫度輸出信號：60 μV/℃，不同于傳感器體溫

體溫輸出信號：0—2500mV

光學鏡頭：鍺鏡頭

波長范圍：8—14 μm (相當于大氣環境窗口)

視角(FOV)：22°半角，F(xiàn)OV是圓錐體頂點的半角，通過目標（圓錐體底部）和探測器（圓錐體頂點）形成該FOV。

工作環境：-55—80℃；0— RH

電纜：4.5米長，4芯屏蔽電纜

尺寸：直徑2.3厘米，長度6厘米

重量：190克
