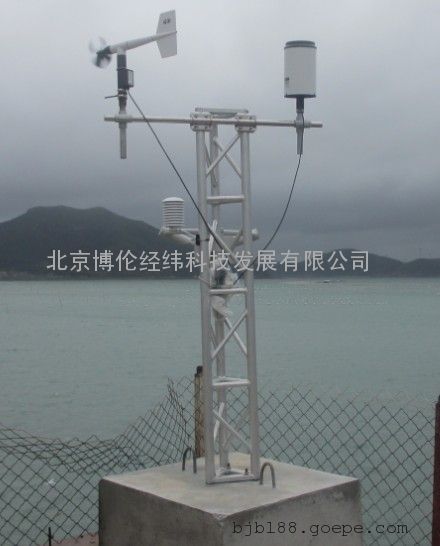

海洋氣象觀測站BLJW-G1

    港口自動氣象站的建成，將為海洋氣象探測的能力，進一步提升海上氣象災害監測、預報、預警能力，為我國航海運輸、港口生產、海上作業安全等提供快速、及時、周到的氣象服務保障。

海洋港口自動氣象觀測站之海上氣象水文規劃書 依據

 ⑴中國氣象局《地面氣象觀測規范》

 ⑵WMO CIMO 《氣象儀器和觀測方法指南（第六版）》

 ⑶《GB/T 12763.1—2007 第1部分總則》

 ⑷《GB/T 12763.2—2007 第2部分海洋水文觀測》

 ⑸《GB/T 12763.3—2007 第3部分海洋氣象觀測》

 ⑹《GB 5696—1999 中國海區水上助航標志》

 ⑺《GB/T 13972—1992 海洋水文觀測儀器通用技術條件》

  ⑻《HY/T 059—2002 海洋站自動化觀測通用技術要求》

海洋港口自動氣象觀測站概述

 一：海洋港口自動氣象觀測站是布設在近海海域用于獲取海上氣象水文觀測資料的大

型綜合性觀測設備。

 二：海洋港口自動氣象觀測站將定時提供風向、風速、溫度、濕度、氣壓、雨量、日射強度、水溫、能見度等海上氣象水文資料增強對近海海域災害性天氣和氣候變化.

德國LUFFT  兩要素微型氣象站W(wǎng)S200-UMB可用于，對風速和風向的測量和監測。 采用超聲波傳感技術測量風速風向 測量數據輸出支持多種協議： UMB-Binary, UMB-ASCII, SDI-12, MODBUS

Special features:超聲波測量技術

開放式通訊協議：UMB-ASCII，UMB-Binary，SDI-12，MODBUS

技術指標：

風向原理：超聲波

范圍：0～359.9 °

啟動風速：< 3° RMSE > 1,0m/s

風速原理：超聲波

范圍：0～75 m/s
單位：m/s
啟動風速：±0,3m/s 或 3% (0...35m/s) RMS （取較大值）， ±5% (>35m/s) RMS

尺寸 直徑：約150mm，高：約194mm

重量 約1,8kg


螺旋槳式風速風向傳感器 BL-XFY具有抗強風、耐海洋性氣候、測風范圍寬、氣動性能好、工作穩定可靠、使用方便等特點，可以安裝在海洋站、氣象站，船舶、浮標上用于對風速風向的測量。
風速范圍：（1.0～100.0）m/s
抗風指數:120m/s
啟動風速：≤0.6m/s
風向精度：±5°
風速精度：（0～10）m/s時，≤±0.5m/s;(10～95）m/s時，≤±5%×測量值
風速輸出信號：波形：方波 頻率：（0～990）Hz 幅度：5V或12V
風速計算公式：V=0.0960×fV:風速（m/s) f:頻率（Hz)
風向范圍： 0°～360°
風向輸出信號：直流電壓：0V～5V或0V～2.5V（對應0°～360°）
風向不感應角：≤10°（偏轉30°，風速1.5m/s時）

風向值不確定區：≤3°（死區范圍356°～359°）

CS215環境溫濕度傳感器是由Campbell Scientific Inc.（CSI）基于瑞士Sensirion公司的SHT75探頭，采用CMOSens?技術的數字式濕度和溫度探頭制造的溫度濕度傳感器。該型探頭已經在超過兩年的爾卑斯山的高山環境測試中表現出良好的可靠性和優異的準確性。該傳感器采用SDI-12信號輸出，程序編寫簡單，耗電量低，與CSI的CR系列數據采集器具有良好的兼性。

溫度傳感器：

量程：-40℃~70℃

精度：±0.3℃（25℃時），±0.4℃（5℃~40℃），±0.9℃（-40℃~70℃）

響應時間：<120 s（63%，1m/s）

輸出分辨率：0.01℃

相對濕度傳感器：

量程：0~ RH（-20℃~60℃時）

精度（25℃時）：±2% (10~90%RH) ；±4% (0~RH)

溫度依賴性：好于±2%（20℃~60℃時）

短期滯后：＜1.0% RH

長期穩定性：好于±1%RH/年

響應時間：<20 s（63%，靜止空氣）

輸出分辨率：0.03% RH

校準：NIST、NPL

52203翻斗雨量計符合氣象組織（WMO）規格。本設計采用成熟的傾斜的簡單而有效的測雨桶機制。鏟斗幾何形狀和材料都是經過特別挑選的***大水釋放，從而減少污染和錯誤。200厘米???和測量的分辨率為0.1毫米的集水面積滿足WMO建議。調平螺釘和舷窗水平是建立在能量場中的簡單和的調整。測量降水排出收集管總降水檢驗。模型52202在寒冷的溫度下加熱操作。一個沒有暖氣的版本，52203，可用在溫和的氣候。為了阻止鳥類棲息在漏斗的邊緣，副鳥絲組件可以連接到計。

技術性能；
尺寸：450px直徑×750px高 (加安裝外殼975px高)
俘獲面積：5000px2
分辨率：每斗0.01mm
精度：降雨達25mm/hr時，2% 降雨達50mm/hr時，3%
輸出：磁簧開關，速率 24VAC/DC，500MA
操作溫度： -20oC-+50oC
（有加熱型）
電源：18 W（加熱型）
安裝：夾裝于1寸鐵管上或三栓固定于160 mm直徑，圓環。
其他：水平調節，溫控加熱，吸入隔板

翻斗式雨量計（加熱）120v/60Hz...................52202

翻斗式雨量計（加熱）220V / 50-60Hz............52202h

翻斗雨量計............................（不加熱）52203

109水溫度傳感器可以用來測量空氣、土壤和水的溫度。該型溫度傳感器用途廣泛，可適用于較惡劣的環境。它由一個封裝在環氧樹脂中的熱敏電阻組成。其外層包裹有鋁制外殼，使傳感器既能埋入土中，也可以完全浸入水里。其***大工作深度為15m（或21psi）。當用于測量空氣溫度時，該探頭通常被安置在41303-5A型防輻射罩內，這樣可以防止太陽光照射到傳感器上，以確保測量數據的準確性。該型傳感器能夠適用于CSI出品的所有型號的數據采集器。其中，CR200系列數據采集器對109溫度傳感器有一個專門的指令。此外，109溫度傳感器還可以通過CWS900系列無線傳感器接口接入無線傳感器測量網絡，實現測量數據的數字化無線傳輸。

傳感器類型：BetaTherm 10K3A11B型熱敏電阻

量程：-50～70℃

互換性誤差：±0.2℃（0～70℃時）

線性誤差：<0.03 ℃（-50℃時）

可互換性誤差：<±0.2℃（0～70℃時），±0.5℃（-50℃時）

響應時間：30~60ms（風速5m/s時）

***大工作深度：15m（或21psi）

***大電纜長度：305m

尺寸：長260px，直徑19.05px

重量: 136g

日本EKO   MS-602總輻射傳感器/日射強度計

在MS-series ms - 602日射強度計是***小的真正的熱電堆日射強度計。 這是***經濟的測量解決方案太陽輻射測量捕獲完整的太陽光譜。 MS- 602符合ISO二等的性能標準。 然而,其杰出的溫度依賴特性只能在類pyranometers更高。 這種傳感器可以發現在許多氣象網絡和專業的小型光伏網站太陽輻射在哪里認真對待。

型號：MS- 602

ISO 9060分類：二級

響應時間95%：17S

零炮檢距-熱輻射(200 w / m2):+ 10 W / m2

零炮檢距-溫度變化(5公里/小時):< 6 W / m2

Non-stability(變化/年):< 1.7%

非線性(1000 w / m2):< 1.5% + 10 W / m2

零炮檢距-溫度變化(5公里/小時):< 6 W / m2

Non-stability(變化/年):< 1.7%

非線性(1000 w / m2):< 1.5%

在1000 w / m2定向響應:< 25 W / m2

光譜選擇性(0.35 - -1.5μm):< 1%

Temp.響應(50°C波段):< 2%

在1000 w/m2傾斜響應:< 2%

靈敏度:7μV/W㎡

阻抗：20-140Ω

操作溫度范圍：- 40 + 80

輻照度范圍)：0 - 2000W/m2

電纜長度：10米

波長范圍：285 - 3000納米

進入保護：IP 67

能見度傳感器NWD-10提供與氣象能見度相關的測量，傳感器是基于氣溶膠前散射原理而設計的，是繼透射式能見度儀發展起來的新一代氣象能見度監測設備。傳感器可廣泛用于氣象臺站、遠程自動氣象站以及機場、高速公路、航道、大型艦船等交通運輸部門。

能見度儀由光、光接收器及微處理控制器等主要部件組成。發射紅外脈沖光，接收器同時檢測大氣中氣溶膠粒子前向散射的脈沖光強度，所有測量信息由微處理控制器搜集并通過專門的數學模型算法轉化為氣象光學視程Meteorological Optical Range（MOR）。

能見度儀需要一個12DC的電源和一個三線RS－232/RS-485通訊線纜。儀器將氣象能見度數值和狀態信息通過通訊接口發送到監控中心的上位機。

能見度儀提供多組內置命令用于配置系統參數和控制系統多種功能。在組裝和維護過程中，需要一個顯示終端來檢查系統參數，并可能用來更改參數值。

典型技術指標

散射角度：前散射

峰值波長：870nm

帶    寬：100nm

光譜響應度： ***大響應在870nm，0.65 A/W

測量范圍： 5m—10km（可擴展到50Km）

測量精度： ≤2km ，誤差±2%

          2Km—10km，誤差±5%

          10Km—50km，誤差±15%

儀器一致性：≤±4%

更新間隔： 15S

線性動態量程：3000：1

平均無故障工作時間（MTBF）：大于18000小時

清潔光學鏡頭：3個月，或視使用環境而定

尺寸（長x寬x高）：610mm x 230mm x 300mm

重量： 小于10kg

安裝： 安裝在已架設好的圓形立柱上

材料： 陽極化處理硬質鋁，外表面加噴漆保護

電源： 交流110VAC/220VAC ±20%或直流12VDC

功率： 小于5W，典型值4W

工作環境溫度： －40—+60℃

工作相對濕度： 0—

地域適應性：可在沿海地區連續使用

BLJW型采集器是觀測站的核心，它由硬件系統和采集軟件系統兩部分構成。硬件部分由高穩定性電源，嵌入式處理器，大容量數據存儲器，高精度時鐘電路，高精度模數轉換電路，以及多路數字及模擬傳感器接口，通訊接口，指示燈電路等多種電路模塊構成；采集軟件系統包含采集模塊，通訊模塊，時鐘模塊，存儲模塊，數據處理模塊，指令響應模塊等多種功能模塊。廣泛應用于氣象、交通、環保、機場、農林、水文、工農業生產、旅游、城市環境監測、倉儲、科學研究.新能源等領域。
