公路交通氣象觀測站 BLJW-CAQ

公路交通氣象觀測站由硬件和軟件兩部分組成。硬件包括采集器、傳感器、外圍設備（支架、機箱、避雷針）等部分；軟件包括采集軟件、中心站組網軟件。

公路交通氣象觀測站可自由選擇多種觀測要素組合方式，同時，還要求低功耗、多方式供電、支持多種通訊方式等。

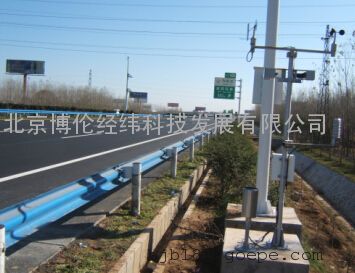

公路交通氣象觀測站總體結構如圖所示。

特點

   輸入、輸出端過載保護
        可保證儀器在-40℃～+80℃環境中正常使用

   采用迷你式結構設計，有效抵御風沙等惡劣環境影響

圖片	參數指標	類  型
	型號	BL-FS風速傳感器
	工作環境	溫度：-50℃～80℃     濕度：0%RH～RH
	工作電壓、電流	5V ～12V、5mA
	重量	0.9KG
	外形尺寸	320mm×225mm
	測量范圍	0m/s～60m/s
	***大允許誤差	±0.3m/s（≤10m/s）
		±0.03 v  (>10 m/s )
	啟動風速	≤0.35m/s
	分辨力	0.05m/s
	風速輸出	頻率信號
	抗風強度	95m/s
圖片	傳感器型號	BL-FX風向傳感器
	測量范圍	0°～360°
	***大允許誤差	±3°
	分辨力	2.5°
	風向輸出	5V輸出
	抗風強度	95m/s
	工作電壓	9～15V DC
	使用環境	溫度：-50℃～80℃     濕度：0%RH～RH
	重量	1.8kg

溫濕度傳感器BL-WS
溫濕度傳感器、變送一體化設計。采用溫濕度傳感器補償電路和線性化處理電路。溫濕度傳感器性能可靠，使用壽命長，響應速度快。
采用高精度鉑電阻作為感濕組件，配備的硬件電路和溫度補償處理技術，達到了整體良好的線性和較高的準確度，并且采用感濕探頭和變送電路分體處理。外配防輻射通風罩，有效的阻止了外界環境對傳感器采集精度的影響。

	溫度	鉑電阻	pt100
		測量范圍	-50～+80℃
		準確度	±0.1℃
		精度	±0.1℃（0～+50℃） ±0.2℃（-40～+0℃）
	濕度	有效測量范圍	0～100%
		長期穩定性	典型值0.5%RH/年
		準確度	±2%（90～+100%RH） ±3%（0~90%RH）

 BL-YL 雨量傳感器用來測量降雨量及降雨強度。采用單翻斗式技術原理，其輸出的開關信號，通過電纜直接與數據采集系統連接，適用于自動氣象站及雨量站使用。

圖片	型號 技術參數	BL-YL
	承水口直徑	200 mm
	分辨力	0.1mm
	測量范圍	雨強：（0～4）mm/min 雨量：＞0.1mm
	***大允許誤差	±0.4mm
	環境溫度	0℃～60℃
	輸出方式	開關信號
	脈沖寬度	≥30ms
	外形尺寸	200mm*450mm
	重量	3KG

SWD-100 前向散射能見度傳感器
SWD-100 前向散射能見度傳感器專門公路能見度監測而設計和制造的能見度儀，是我公司新開發的一種前向散射能見度儀。主要應用于高速公路、城市交通、船舶、鐵路、航道、港口、風力發電以及氣象等行業。（如果是腐蝕環境，比如海洋環境，或者其它污染環境，我們推薦使用我們的不銹鋼抗腐蝕傳感器），具有數字和模擬輸出信號，繼電器可控制其它外部設備。
技術指標：

圖片	測量范圍	5m－10000m   （可擴展10m－50000m）
	分辨率	1m
	測量精度	±10%（≤1.5Km）±20%（>1.5Km）
	通訊波特率	9600
	數據通信	RS485  RS232    4～20mA
	數據更新率	1s－100min 可選
	平均無故障工作時間	100000小時以上
	重量	鋁合金材質3.5KG  不銹鋼材質9.5KG
	尺	780×280×280
	供電方式	12－24VDC/220V
	功耗	5.5W
	環境溫度	－50℃～+80℃
	空氣濕度	0－
	大氣壓	500KPa～1100KPa

、冰、積雪、結冰厚度。
    2：遠距離遙感檢測路面狀況
    3：非埋入式安裝快捷簡便
    4：維護成本低
    5：防護等級IP65
產品應用
   1：遠距離安裝
   2：橋面
   3：事故多發區域   4：車流量大的區域
   5：雨雪多發地區
  6：高速公路
   7：城市交通等
技術指標：

型號	NIRS11
監測距離	2-15米
檢測直徑	25.4 cm
角度	30-90度
電源輸入	220VAC、24VDC
***大功耗	4W
工作溫度	-40 ?C 至 +70 ?C
工作濕度	度0 至
路面狀態輸出	水：0.00—2mm
	冰：0.00—2mm
	雪：0.00—10mm
	摩擦程度：0.00—1
	路面溫度：-40 ?C 至 +60 ?C （可增配模塊） 精度：±0.8℃，分辨率：0.1℃；
精度	0.01mm
鏡頭污染檢測	光學鏡頭的污染等級測量及內部自動污染補償
路面	混凝土、瀝青路面
通訊	RS485、RS232、4～20mA
平均無故障	1.5 x 1000000 小時
安全	無安全問題 – 紅外遙感測量技術

土壤溫度傳感器BL-TW
    采用精密鉑電阻作為感應部件，感應部件位于桿頭部?？捎脕?lái)測量土壤溫度，傳感器的精度和穩定性依賴于Pt-100型鉑電阻元件的特性及精度級別。通過地溫變送器接入自動氣象站測量地表、淺層、深層地溫。

	精度	±0.1℃，
	靈敏度	0.385Ω/℃
	測量范圍	-50℃- +80℃
	結構	￠4*30mm
	電纜長度	5米（標準）
	特性	防腐、防水，全密封、不銹鋼結構。

BLJW-CAQ數據采集器
   采集器是觀測站的核心，它由硬件系統和采集軟件系統兩部分構成。硬件部分由高穩定性電源，嵌入式處理器，大容量數據存儲器，高精度時鐘電路，高精度模數轉換電路，以及多路數字及模擬傳感器接口，通訊接口，指示燈電路等多種電路模塊構成；采集軟件系統包含采集模塊，通訊模塊，時鐘模塊，存儲模塊，數據處理模塊，指令響應模塊等多種功能模塊。廣泛應用于氣象、交通、環保、機場、農林、水文、工農業生產、旅游、城市環境監測、倉儲、科學研究.新能源等領域。

圖片	技術參數	指標
	數據存儲	4MB機身內存，可擴展U盤
	數據格式	TXT/PDF/EXL
	采集通道	嵌入式操作系統采集器，多通道數據采集
	通訊協議	MODBUS通訊協議
	穩定性	無故障10000小時
	數據輸出	氣象規范/用戶定制
	無線通訊方式	GPRS/CDMA/電臺等
	有線通訊方式	RS232/RS485/RJ-45/USB
	供電方式	AC 220V   或  DC12V
	工作環境	-50～+65℃、0～RH
