詳細信息（河南納斯威 PQ340F偏心半球閥廠家供應, 偏心半球閥價格）

品牌： 納斯威
型號： PQ340F
材質： 球墨鑄鐵
連接形式： 法蘭
結構形式： 固定球球閥
公稱通徑： 50
適用介質： 水
壓力環境： 常壓
工作溫度： 常溫
標準： 國標
流動方向： 單向
驅動方式： 手動
零部件及配件： 配件
用途： 截止
類型(通道位置)： 直通式
作用對象： 水
規格： 50

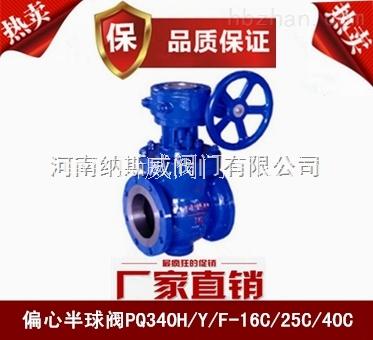

PQ340F偏心半球閥

產品概述

PQ340F偏心半球閥由閥體、偏心球體、主(從)動軸、上(下)軸套、球冠、壓圈、內(外)閥座等主要部件組成，它通過轉動蝸輪機構，帶動偏心曲軸旋轉90°來實現閥門的啟閉，起到截?cái)嘟橘|(zhì)的作用，其解決了工業生產中的漿狀、混流液體、灰塵等介質在管道輸送中沉淀、易結垢、阻塞，使閥門關不嚴等問題。

PQ340F/H/Y偏心半球閥采用了偏心曲軸，使得閥門具有良好的自密封性，其與管道的連接形式為法蘭連接。該閥在閥座上加入了獨特的凸臺設計，有效地保護了閥座，特別適用于水渣系統等，被廣泛應用于市政污水處理、供水及其它流體控制系統。

PQ340F偏心半球閥主要結構圖

PQ340F/H/Y偏心半球閥主要零部件材料表

序號	零件名稱	材料名稱
1	閥體/閥蓋	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti	ZG15Cr1Mo1V
2	球體	WCB+硬鉻	1Cr18Ni9Ti 表面特殊處理	0Cr18Ni12Mo2Ti 表面特殊處理	25Cr2Mo1V 表面特殊處理
3	閥桿	20Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti	25Cr2Mo1V
4	閥座	Q235A+PTFE/堆焊	1Cr18Ni9Ti/PTFE	0Cr18Ni12Mo2Ti/PTFE	25Cr2Mo1V/PTFE
5	填料	柔性石墨	柔性石墨	柔性石墨	柔性石墨
6	螺栓	35CrmoA	0Cr18Ni9	0Cr18Ni9	15Cr1Mo1V
7	螺母	45	0Cr18Ni9	0Cr18Ni9	20CrMo

PQ340F/H/Y偏心半球閥主要性能規范表

公稱壓力(Mpa)	0.6	1.0	1.6	2.5	4.0
公稱通經(mm)	40-1600	40-1600	40-1200	40-600	40-600
密封試驗壓力(Mpa)	0.66	1.1	1.76	2.75	4.4
殼體試驗壓力(Mpa)	0.9	1.5	2.4	3.75	6.0

四、PQ340F/H/Y偏心半球閥主要外形尺寸表

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	主要尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	b	f	Z-φd
0.6	40	125	130	100	80	16	3	4-14
	50	140	140	110	90	16	3	4-14
	65	190	160	130	110	16	3	4-14
	80	178	190/185	150	125	18	3	4-18
	100	200	210/205	170	145	18	3	4-18
	125	254	240/235	200	175	20	3	8-18
	150	267	265/260	225	200	20	3	8-18
	200	292	320/315	280	255	22	3	8-18
	250	330	375/370	335	310	24	3	12-18
	300	390	440/435	395	362	24	4	12-23
	350	430	490/485	445	412	26	4	12-23
	400	530	540/535	495	465	28	4	16-23
	450	580	595/590	550	518	28	4	16-23
	500	630	645/640	600	568	30	4	16-23
	600	800	755	705	670	30	5	20-26/25
1.0	40	125	145	110	85	16	3	4-18
	50	140	160	125	100	16	3	4-18
	65	190	180	145	120	18	3	4-18
	80	178	195	160	135	20	3	4-18
	100	200	215	180	155	20	3	8-18
	125	254	245	210	185	22	3	8-18
	150	267	280	240	210	24	3	8-23
	200	292	335	295	265	24	3	8-23
	250	330	390	350	320	26	3	12-23
