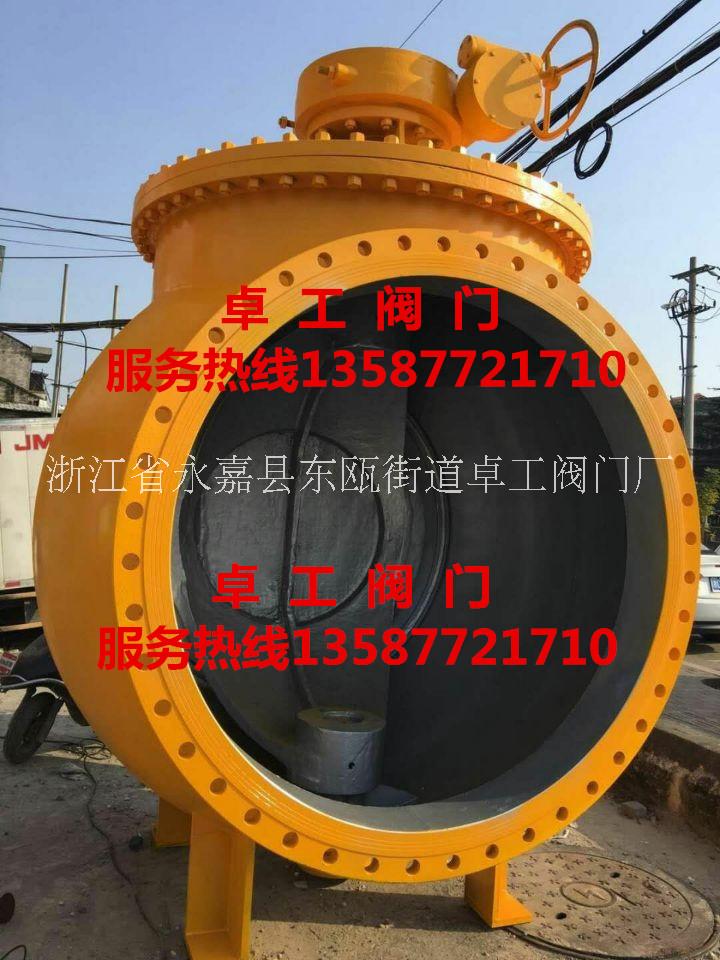

上裝大口徑偏心半球閥 側裝大口徑偏心半球閥

名稱： 上裝式硬密封偏心球閥 型號： DYQ340H 口徑： DN50-1200 壓力： PN10-PN100 特點： DYQ40-DN100-16C上裝式硬密封偏心球閥 頂裝式偏心半球閥是一種新型閥門，是為了解決溶液及礦漿等兩相流介質輸送的技術問題以及全固物類管線，而研制開發的新型產品。它的開發成功，為石油、化工、冶金、電力、燃?xì)獾裙I(yè)部門的溶液工藝流程中，易沉淀結垢、結晶析出而影響流程，提供了可靠的控制閥門。本產品具有結構新穎、性能穩定、開啟迅速、耐磨性強、密封可靠、易于調整維修及直通式結構流通快等特點；較閘閥、截止閥與蝶閥等閥門流阻小、系統降壓小、能自行破除結垢、方便啟閉及無“死區”等優點；克服了普通球閥易堵塞等弊端，顯示其獨特的優越性。 結構特點 頂裝式偏心半球閥非常適用于全固物類的管線，如顆粒類、噴煤類、卸灰類、泥漿類等管線。故可稱為噴煤粉球閥或卸灰球閥。 頂裝式偏心半球閥結構，在全關閉或全開啟狀態下沒有所謂普通球閥的副腔，所以不會出現堵死現象。適用于單流向管線，整體式結構，構件結構堅固，可管道系統壓力效應及連接處滲漏的危險。裝有軸承使其操作扭矩小，保證了閥門在苛刻工況下工作過程無故障。 結構、材料的選擇以及彈性負荷壓力輔助密封閥座保證特別牢固，在閥座和球面間連續接觸可防止污垢粘附在球面上。 渦輪偏心半球閥 關健詞：PQ340F/H偏心半球閥 名稱： 偏心半球閥 型號： PQ640F/H 口徑： DN50-500 壓力： PN10-100 特點： 手輪偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，等介質. ◆產品特點 1、 手輪偏心半球閥結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效 2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求 3、密封嚴密、輸送有害氣體可達零泄露 4、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端 因堆焊不同合金(或組合球)雙金屬密封副的選配可以用于耐磨、耐腐蝕、耐高溫且要求嚴格密封的工況 1、 手輪偏心半球閥：規格型號DN40－1600。適用于污水處理、紙漿、城市采暖供熱等要求嚴緊的場合 2、油化工閥：規格DN40－1600。適用于原油、重油等各類油品、化工行業弱腐蝕、二相混流介質 3、煤氣閥：規格DN40－1600。適用于煤氣、天然氣、液化氣的輸送控制 4、料漿閥：規格DN40－1600。適用于液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送 5、煤粉灰渣閥：規格DN40－1600。適用于電廠、水力除渣或氣態輸送管道的控制 ◆執行標準 設計：GB12237－89 法蘭連接：GB/T17241.6－1998、GB/T9115(鋼制) 結構長度：GB12221－89 ◆主要零件材料 名稱 材質 閥體 QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti 閥軸 2Cr13、1Cr13 閥瓣 合金滲氮鋼、滲氮不銹鋼、耐磨鋼 閥座 合金滲氮鋼、滲氮不銹鋼、耐磨鋼 軸承 鋁青銅、FZ－1復合材料 填料 聚四氟乙烯、柔性石墨
