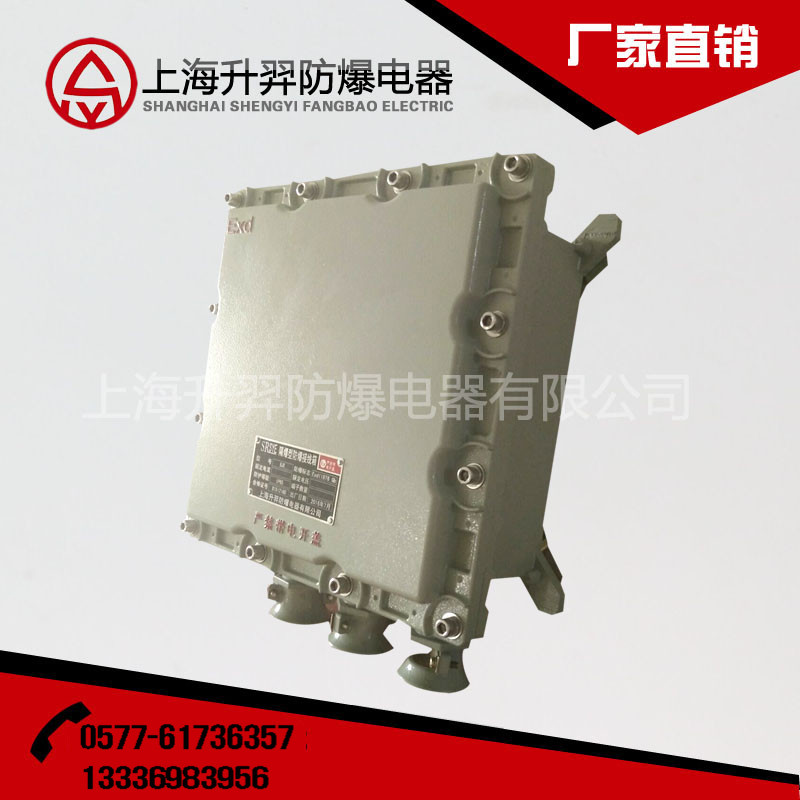

防爆接線箱SEBJX系列 IIC級接線箱

BXJ防爆接線箱
技術特點：
1.外殼采用鋼板焊接成型，表面高壓靜電噴塑；
2.結合面采用曲路密封結構，具有較強的防水、防塵性能；
3.接線端子采用本安接線端子，接線方便，牢固可靠；
4.進線口方向變化多端，可根據用戶要求任意選配進線口，并可根據用戶要求直接配DQM系列的電纜密封接頭（注：用戶在訂貨時須注明）
5.可使用于防爆儀器儀表、防爆通信系統、防爆監視系統等本安線路中做信號傳輸之用

技術參數：
1.執行標準：GB3836.1-2000、GB3836.4-2000等效于IEC60079-0、IEC60079-11、EN50014、EN50020/39
2.防爆標志：Exia‖CI6等效于Ex‖2GEExia‖CT6（歐標）
3.額定電壓：DC24V及以下
4.額定電流：20mA及以下
一、適用環鏡
1.1區、2區危險場所。
2.IIA、IIB、IIC類暴炸性氣體環境。
注：如要求IIC或增安型請注明。
二,產品特點：
1.鑄鋁合金或鋼板外殼,表面噴塑。
2.壓鑄或焊接成形，外形美觀。
3.結合面采用曲路密封結構，具有較強的防水、防塵性能。
4.接線端子采用增安型端子，接線方便，牢固可靠，并且電流大小有多種規格可供用戶任意選配。
5.進線口方向變化多端，可根據用戶要求任意選配進線口并可根據用戶要求直接配裝配BMJ系列的電纜
密封接頭（注：用戶在訂貨時須注明。）
6.符合GB3836-2000，IEC60079標準要求。
三、進線示意圖 四、主要技術參數
額定電壓（V）  額定電流（A）  防爆標志  防護等級
380  20  Exe II T6
*Exd II BT6
*Exd II CT6  IP54
五、外形尺寸 型號 A B C D E
BXJ52-20/4 190 77 160 90 76
BXJ52-20/8 240 135 195 120 37
BXJ52-20/16 270 165 250 175 90
BXJ52-20/24 320 197 300 225 103
BXJ52-20/36 360 237 330 240 105
BXJ52-330X250 330 / 250 / 170
BXJ52-300X400 400 / 300 / 190
BXJ52-400X500 500 / 400 / 200
BXJ52-500X600 600 / 500 / 200
BXJ52-190X190（e） 295 165 270 230 120
BXJ52-300X300（e） 400 252.5 400 360 165
BXJ52-300X300（IIC） 400 252.5 400 360 165
