SEP正壓型防爆配電柜 根據圖紙生產
分類
PX型正壓type px  pre  ssurizing電氣控制柜：將正壓外殼內的危險分類從1區降至非危險或從1類(煤礦井下危險區域)降至非危險的正壓保護。
(1)PY型正壓type PY  pressurizing將正壓外殼內的危險分類從1區降至2區的正壓保護。
(2)Pz型正壓type pz  pressurizing將正壓外殼內危險分類從2區降至非危險的正壓保護。
本文涉及SEP正壓型防爆配電柜設計與調試
正壓型防爆配電柜SEP 溫州優質供應商

一、SEP正壓型防爆配電柜適用范圍

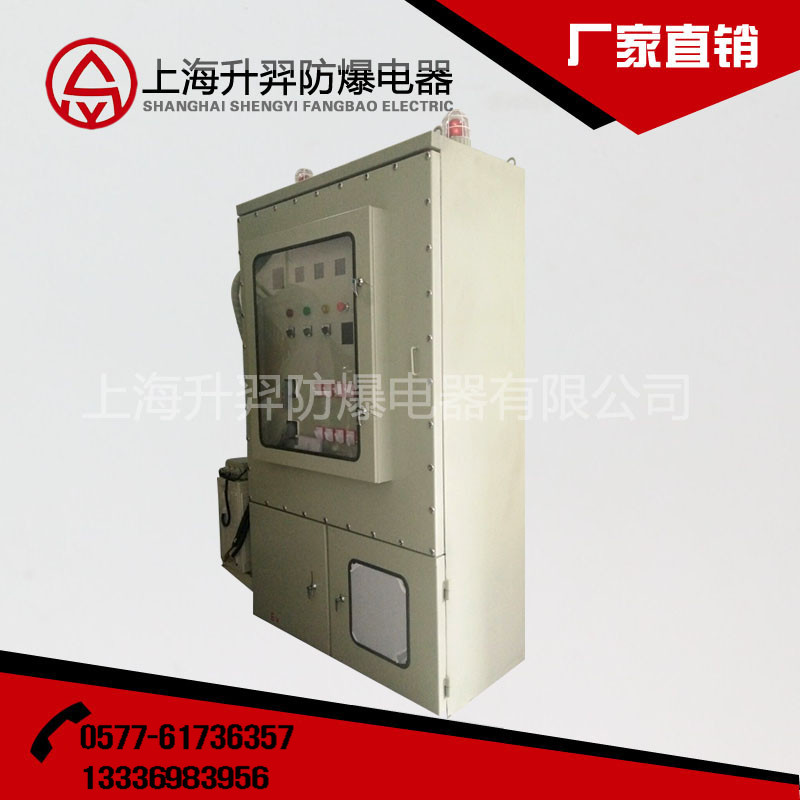

1．SEP正壓型防爆配電柜(以下簡稱控制柜)上腔為正壓室(主腔)，正壓室內設置了正壓傳感系統、正壓布?xì)庀到y(tǒng)。SEP正壓型防爆配電柜下方為防爆自動控制系統(副腔)一般為防爆配電箱，設置了減壓系統、換氣系統、自控系統、報系統、正壓顯示系統。SEP正壓型防爆配電柜用戶所有的電器元件均設置在主腔內。用戶在施工時必須保護面板元件，以保證其密封性能?？刂乒耖T、蓋、體均采用優質碳素鋼板(2．5厚)彎折成型，整體焊接，對于具有靜態壓力保護的II類正壓外殼，門和蓋只能用工具才能打開，并且應設置示告。
正壓型防爆配電柜SEP 溫州優質供應商

2．SEP正壓型防爆配電柜適用于1區、2區危險場所。
3． 適用于IIA、IIB、IIC類，溫度組別為T1-T4的暴炸性氣體環境。
4．防正壓型防爆配電柜 戶內、戶外安裝。
二、SEP正壓型防爆配電柜防爆原理
采用介質隔離點燃源的防爆措施。即：把用戶所用的電器元件安裝在一個充滿正壓潔凈氣體的柜體內，使外部環境中易燃易爆的混合性氣體無法接觸到電器元件在正常工作時所產生的電火花或危險溫度，從而達到電器防爆的目的。

正壓型防爆配電柜SEP 溫州優質供應商

四、SEP正壓型防爆配電柜產品特點
對于含有需要冷卻時間的熱部件的PX型正壓外殼，不用工具或鑰匙不應輕易打開。主腔與副腔體接合面采用密封焊接后，再用樹脂膠進行再次密封處理，主腔與副腔體進、出線電纜及壓力傳感器壓力管出口，也通過樹脂膠膠封處理。SEP正壓型防爆配電柜上方設置了供運輸起吊的四個吊環，供安裝使用，控制柜安裝方式為落地座式電纜下進安裝。便于用戶通過電纜溝或橋架按照相關國際、行業標準，結合本控制柜結構要求進行設計地槽。SEP正壓型防爆配電柜在副腔下方進氣配置了一套空氣過濾組合元件、手動進氣減壓閥(DNl5，連接于過濾組合元件上)兩個進氣電磁閥、排氣配置了一個手動排氣閥(DNl5)一個電磁閥，備用戶按管徑配管(配置了相應活接頭便于用戶在氣體進口處直接與氣管連接)正壓
正壓型防爆配電柜SEP 溫州優質供應商

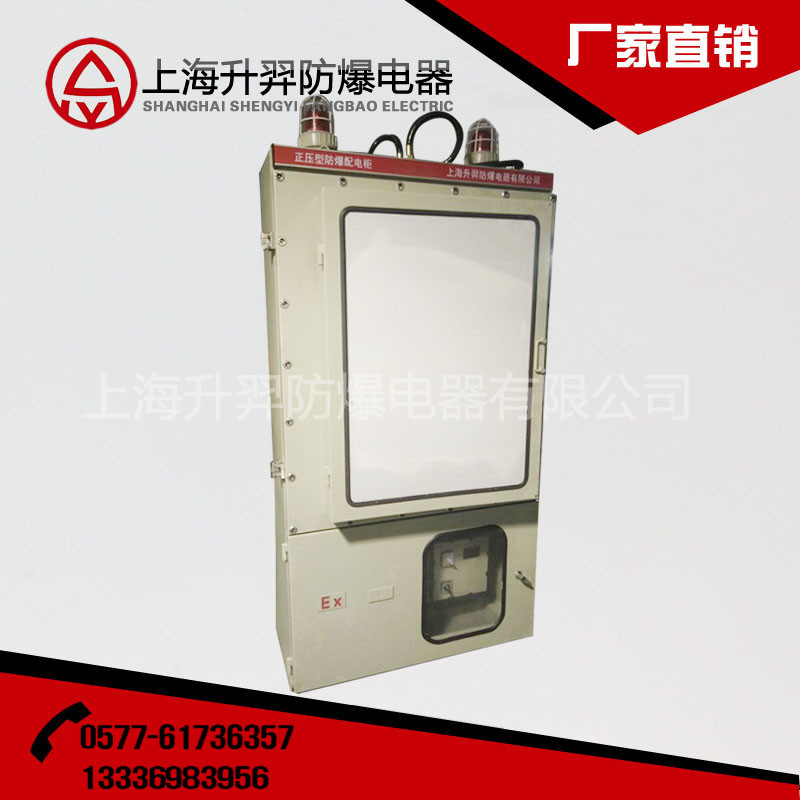

3． SEP正壓型防爆配電柜箱式產品采用優質鋼板焊接結構，主、副盤為上下結構，掛式安裝，下進線、前門操作和檢修。
4． SEP正壓型防爆配電柜琴臺式產品采用優質鋼板折疊焊接成型，主、副盤為前后結構，座式安裝，下進線、琴臺操作，后門檢修。
正壓型防爆配電柜SEP 溫州優質供應商

5． SEP正壓型防爆配電柜按進氣方式分為通風型和補償型。通風型為不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱功能，適用于解決大功率防爆變頻器的散熱問題；補償型為間斷性供氣，正壓腔要有良好的密封性，確保耗氣量小。
6． SEP正壓型防爆配電柜用戶須提供氣源，要求為：凈化空氣或氮?dú)猓瑲庠磯簽闉椋?.2～0.8Mpa；通常用戶現場的儀表風均可滿足要求。
7． SEP正壓型防爆配電柜鋼板材料一般用GB710-88冷軋鋼板，也可根據用戶要求選用GB3280-84不銹鋼材質。
正壓型防爆配電柜SEP 溫州優質供應商

五、功能說明
SEP正壓型防爆配電柜：
1． 產品設置換氣連鎖，產品投運前，只有經過主盤內腔換氣，并達到規定的換氣時間和換氣量后，確保主盤內部吹除了易燃易爆氣體，副盤才能受電，并開始檢測主腔氣壓，確保產品投運時，電器元件已被潔凈介質有效隔離。
2． SEP正壓型防爆配電柜只有主盤內腔氣壓滿足規定的氣壓要求時，副盤內電源自動切換系統才會向主腔送電。
正壓型防爆配電柜SEP 溫州優質供應商

3． 主盤內腔工作氣壓為100Pa≤P≤1000Pa。
當氣壓高于1000Pa時，自控系統自動關閉進氣或開啟排氣閥，自動調整內部氣壓，保證產品不受高氣壓沖擊而變形損壞。
當氣壓低于100Pa時，自控系統自動提示，并開啟進氣，自動調整內部補氣，補氣成功時，自動恢復正常，不成功并內部氣壓降到60Pa，必要時可設置系統自動斷電。
正壓型防爆配電柜SEP 溫州優質供應商

4．SEP正壓型防爆配電柜 副盤自控系統為不間斷連續監控，并顯示主盤內腔各壓力參數。
 為用于2區而設計的一種正壓防爆柜，Pz系列和Px系列相比，省略了檢查換氣時間的安全裝置，僅標志換氣的時間，由用戶在主腔通電前按要求進行；另外，當內部氣壓低于100Pa時，自控系統自動提示，并開啟進氣，自動調整內部補氣，補氣成功時，自動恢復正常，不成功并內部氣降到60Pa時，系統不自動斷電，斷續提示。
正壓型防爆配電柜SEP 溫州優質供應商

六、SEP正壓型防爆配電柜主要技術參數
防爆標志  ExpdeIIBT4  ExpdeIICT4
防護等級  IP65
工作壓力  60～1000pa  50～500pa
氣源壓力  0.2～0.8Mpa
