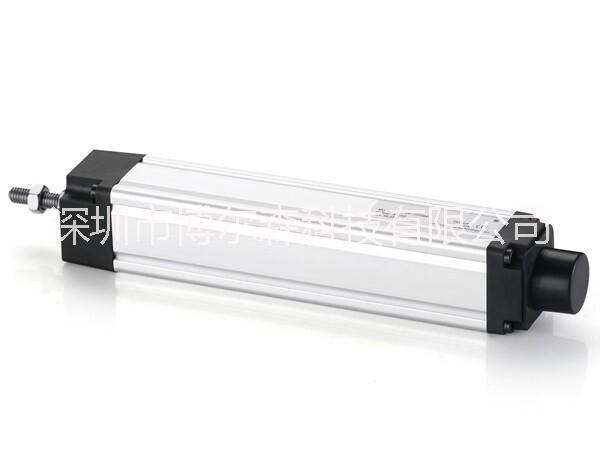

LWH直線位移傳感器拉桿電阻尺

[直線位移傳感器

電阻尺

電子尺]

深圳市直線位移傳感器廠家

采購數量

1 - 2件

2 件以上

價格

￥200.00

￥180.00

運費： 廣東深圳市寶安區 | 賣家支付運費

購買數量： 庫存 1000件

在線詢盤聯系廠家：18824315557 0755-32843378

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[直線位移傳感器電阻尺電子尺]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（LWH直線位移傳感器拉桿電阻尺）

品牌： BRSEN博爾森
型號： LWH-360
加工定制： 是
種類： 位移
制作工藝： 集成
輸出信號： 模擬型
材料： 金屬
材料物理性質： 導體
材料晶體結構： 單晶
防護等級： IP65
線性度： 0.05%FS
遲滯： ＜0.0002%FS
重復性： ＜0.001%FS
靈敏度： Infinite
漂移： ±0.02%F.S/℃
分辨率： Infinite
供電電壓： ≤36VDC

LWH直線位移傳感器由一個滑動變阻器組成，通過滑片的機械移動，把直線位移量轉換成電信號。通常將可變電阻滑軌定置在傳感器的固定部位，通過滑片在滑軌上的位移來測量不同的阻值。傳感器滑軌連接穩態直流電壓，允許流過微安培的小電流，滑片和始端之間的電壓，與滑片移動的長度成正比。根據傳感器輸出電壓、供電電壓和傳感器量程即可計算出被測物體的位移量。

該系列位移傳感器用于測量和控制系統中，對位移和長度進行直接和測量。

工作量程達 1250mm 以及高分辨率 (0.01mm) 可提供的線性位移測量。傳感器的結構設計上考慮方便安裝及拆卸。

LWH直線位移傳感器內外結構表面經過特殊處理，可在高速低磨損狀態下工作。傳感器前端的柔性緩沖軸承可以克服傳動桿的一些微小側向應力，保證傳感器正常工作。直線位移傳感器導電材料固定和結構設計等工藝保證即使在最惡劣的條件下傳感器也能可靠工作。

位移傳感器四面都有安裝槽，這樣就方便在安裝時盡量將導電材料面朝下安裝，避免傳感器內部有微小雜物顆粒存在從而影響傳感器的壽命。

LWH直線位移傳感器參數表(一)

LWH-R/A1/V1/V2		75	100	125	150	175	200	225	250	275	300	325	350	375	400	425
電氣參數	單位
有效工作行程(A.E)	mm	75	100	125	150	175	200	225	250	275	300	325	350	375	400	425
機械電氣行程	mm	76	102	127	152	177	203	228	253	278	304	330	356	381	406	431
工作電壓		5-24V DC(電位器輸出)，12-24V DC(電流電壓輸出)
滑刷工作電流	μA	≤1
故障時電刷電流	mA	10
輸出		0-5KΩ(R)，0-10 V(V1)，0-5 V(V2)，4-20 mA(A1)
線性度	%	0.08
可重復性	%	0.01
分辨率		Infinite
工作溫度	°C	-40 to +120
防護等級	IP	IP54(標準),IP65(選購)
起動力	N	1.2N(IP54),5N（IP65）
功率	W	2W - 10W
電壓	V	30V DC
壽命		一億次
震動	G	IEC 68-2-6：1982 10G
沖擊	G	IEC 68-2-29：1968 40G
機械行程(尺寸M.T)	mm	83	109	134	160	185	210	236	261	286	312	337	363	389	414	440
外殼長度(尺寸A)	mm	139	164	190	215	240	266	291	317	342	367	393	419	445	470	496
總重量	g	220	250	290	320	350	380	410	440	470	500	530	560	590	620	650

LWH直線位移傳感器參數表(二)

LWH-R/A/V1/V2		450	500	550	600	650	700	750	800	850	900	950	1000	1150	1250
電氣參數	單位
有效工作行程(A.E)	mm	450	500	550	600	650	700	750	800	850	900	950	1000	1150	1250
機械電氣行程	mm	457	508	559	610	661	712	762	813	863	914	964	1015	1158	1259
工作電壓		5-24V DC(電位器輸出)，12-24V DC(電流電壓輸出)
滑刷工作電流	μA	≤1
故障時電刷電流	mA	10
輸出		0-5KΩ(R)，0-5V(V1)，0-10V(V2)，4-20 mA(A1)
線性度	%	0.05
可重復性	%	0.01
分辨率		Infinite
工作溫度	°C	-40 to +120
防護等級	IP	IP54(標準),IP65(選購)
起動力	N	1.2N(IP54),5N（IP65）
功率	W	2W - 10W
電壓	V	30V DC
壽命		一億次
震動	G	IEC 68-2-6：1982 10G
沖擊	G	IEC 68-2-29：1968 40G
機械行程(尺寸M.T)	mm	465	515	566	617	667	718	769	820	871	922	972	1022	1172	1272
外殼長度(尺寸A)	mm	519	570	621	671	721	772	822	873	923	974	1024	1075	1226	1326
總重量	g	680	740	805	870	935	1000	1070	1140	1210	1280	1355	1430	1670	1830

特點：

不同應用條件下，使用壽命長達100 x 106次

線性優異，高達 ±0.04%

分辨率高于 0.01mm

高運行速度

DIN 43 650標準插頭和插座

防護等級IP 55

LWH直線位移傳感器的功能是把一個機械位移轉換成電氣信號，并且該信號能夠與機械運動成正比。電刷裝配連接到機械激勵器，繼而使塑料阻軌產生一個電壓分配器。電位計的阻軌 (1,3 )連接到穩定的輸入直流電壓(允許小電流)。當在電刷和修正阻軌之間測量時，信號電壓是電壓分配器的主要部分，并且與阻軌上的電刷位置成正比。電子尺作為一個電壓分配器，可以不必著重于阻軌上的總電阻的準確度，因為溫度波動只對電阻產生作用，不會影響到測量結果。

直線位移傳感器的三條線是不可以接錯的，中心線不能接錯，接錯就會燒掉。電源線和輸出線是不可以調換的。如果上面的線接錯的話，就會出現線性誤差很大的情況，要控制的話是很難的，控制的精度也會變得很差，而顯示很容易出現跳動的現象等等。
