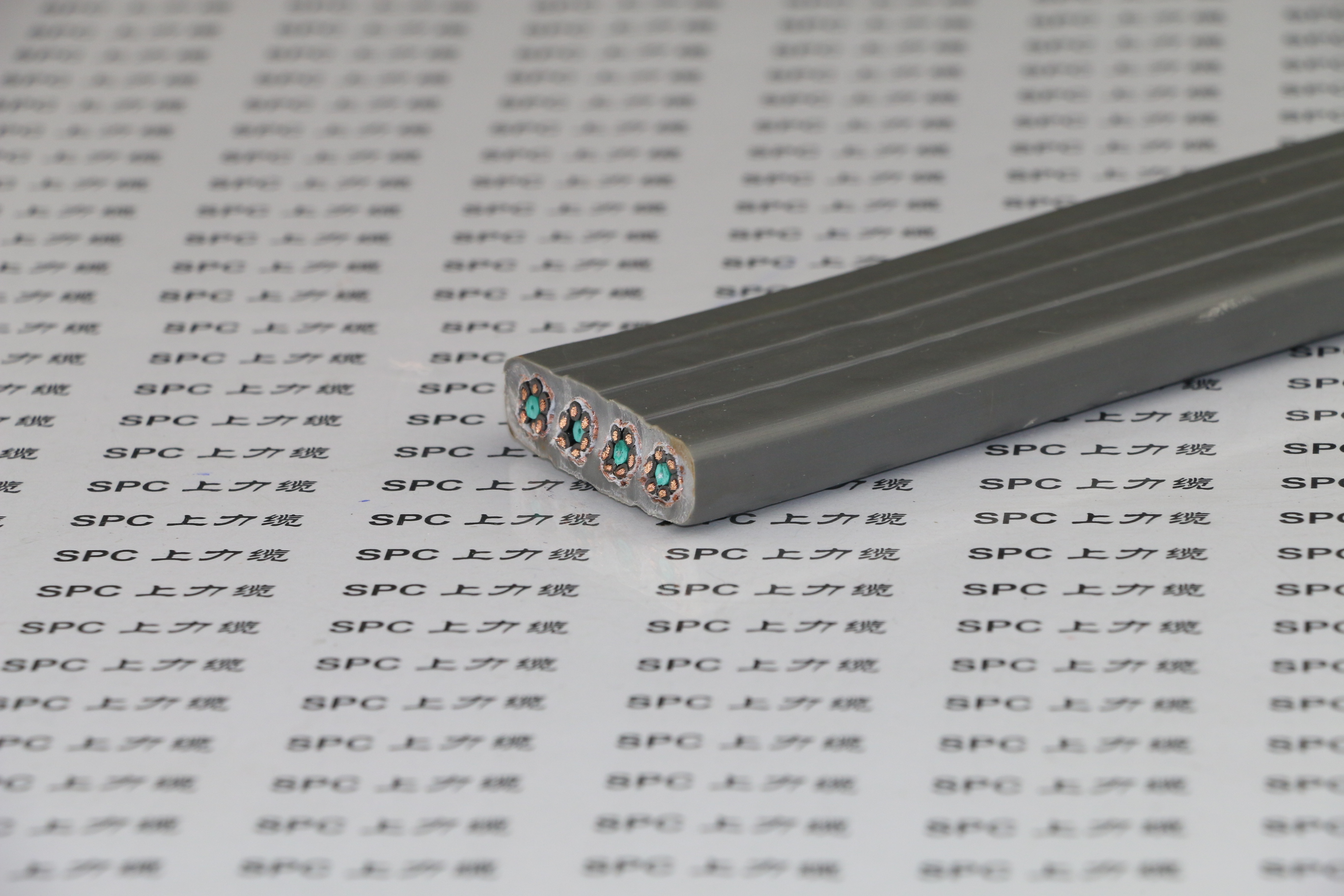

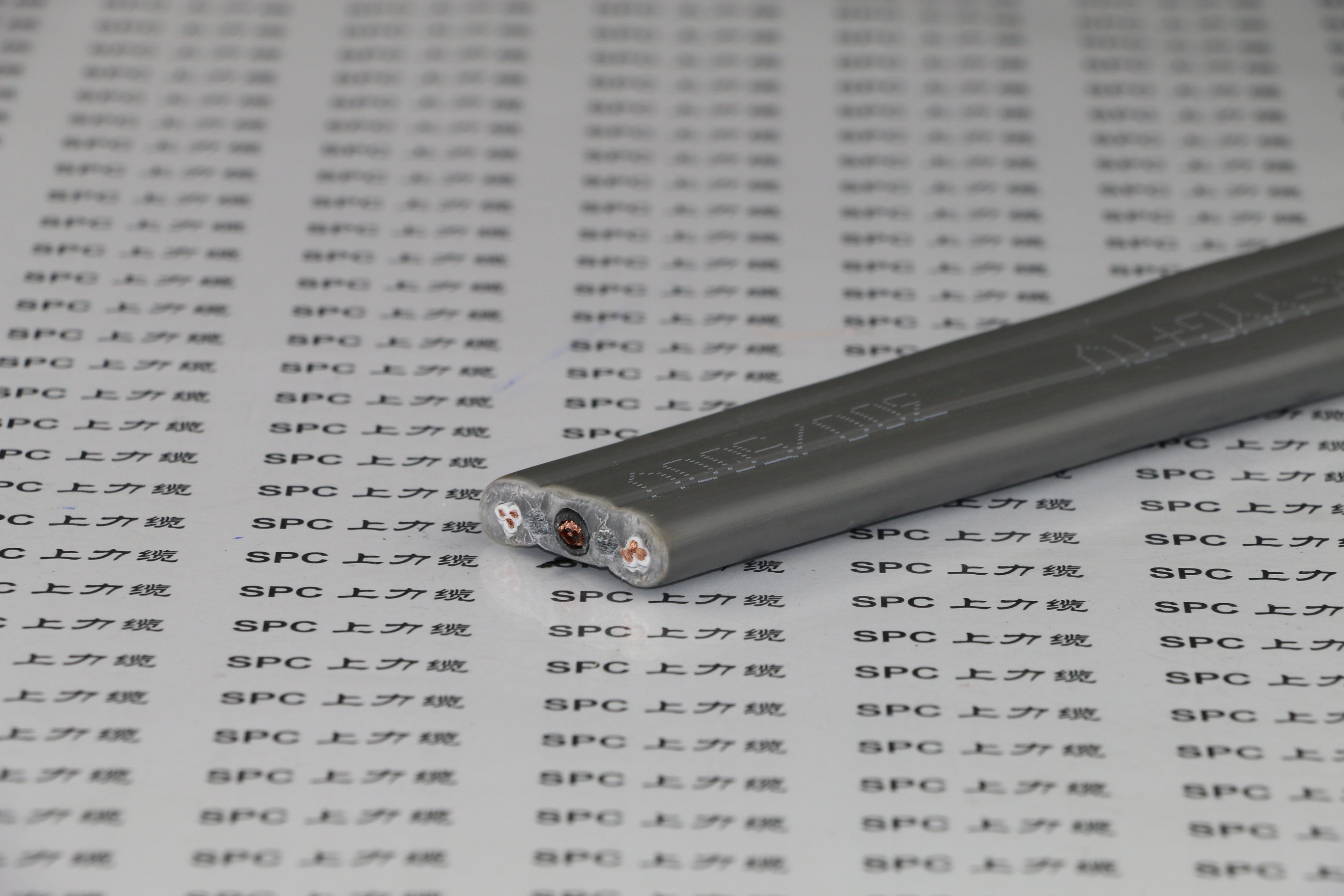

TVVBG鋼絲加強電梯扁電纜

電纜結構：

導體：多股束絞細絲導體，符合VDE 0295及IEC 60288第5類導體

絕緣：特殊PVC混合料

芯線：彩色或編碼芯線，3芯及以上帶黃綠雙色線（可選）

SPCFLAT-ELEVATOR-JZ-YYG黑色芯線、白色數字編碼、帶黃綠雙色線

SPCFLAT-ELEVATOR-JB-YYG彩色芯線、帶黃綠雙色線

SPCFLAT-ELEVATOR-OZ-YYG黑色芯線、白色數字編碼、不帶黃綠雙色線

SPCFLAT-ELEVATOR-OB-YYG彩色芯線、不帶黃綠雙色線

芯線排列：一字或梅花

加強件：兩根無扭力自承式軟鋼絲，承載運行張力（纖維繩可選）

護套：特殊PVC混合料

護套顏色：灰色、橙色、黑色，可根據客戶需要定選用各種顏色

電纜特性：

電纜的長期工作溫度應不超過70℃

柔軟、耐寒、耐腐蝕性能

一字排列：自由使用長度大于35米，移動速度不大于4米/秒

梅花排列：自由使用長度大于80米，移動速度不大于10米/秒

阻燃性：阻燃自熄符合IEC 60332-1

電纜技術參數：

工作電壓：300/500V

測試電纜：2500V

導體電阻20℃ ：根據VDE 0295及IEC 60228第5類，多股細絞銅絲

絕緣電阻：≥ 20 MΩ/km （20℃）

最小彎曲半徑： 移動安裝 10 X D（電纜外徑）

工作溫度： 移動安裝 - 15 ~ +70℃

電纜名稱                       電纜型號                額定電壓      芯數          導體結構        標稱截面 mm2

電梯扁電纜鋼絲加強型        TVVBG（一字排列）      300/500V    2 ~ 24       多股絞合導體      0.5 ~ 2.5

電梯扁電纜鋼絲加強型        TVVBG（梅花排列）      300/500V    12 ~ 66      多股絞合導體      0.5 ~ 0.75

電梯扁電纜鋼絲加強型   SPCFLAT-ELEVATOR-YYG 300/500V    2 ~ 100     多股絞合導體     0.5 ~ 16

注：以上規格為常用型，可根據用戶要求定制特殊規格
