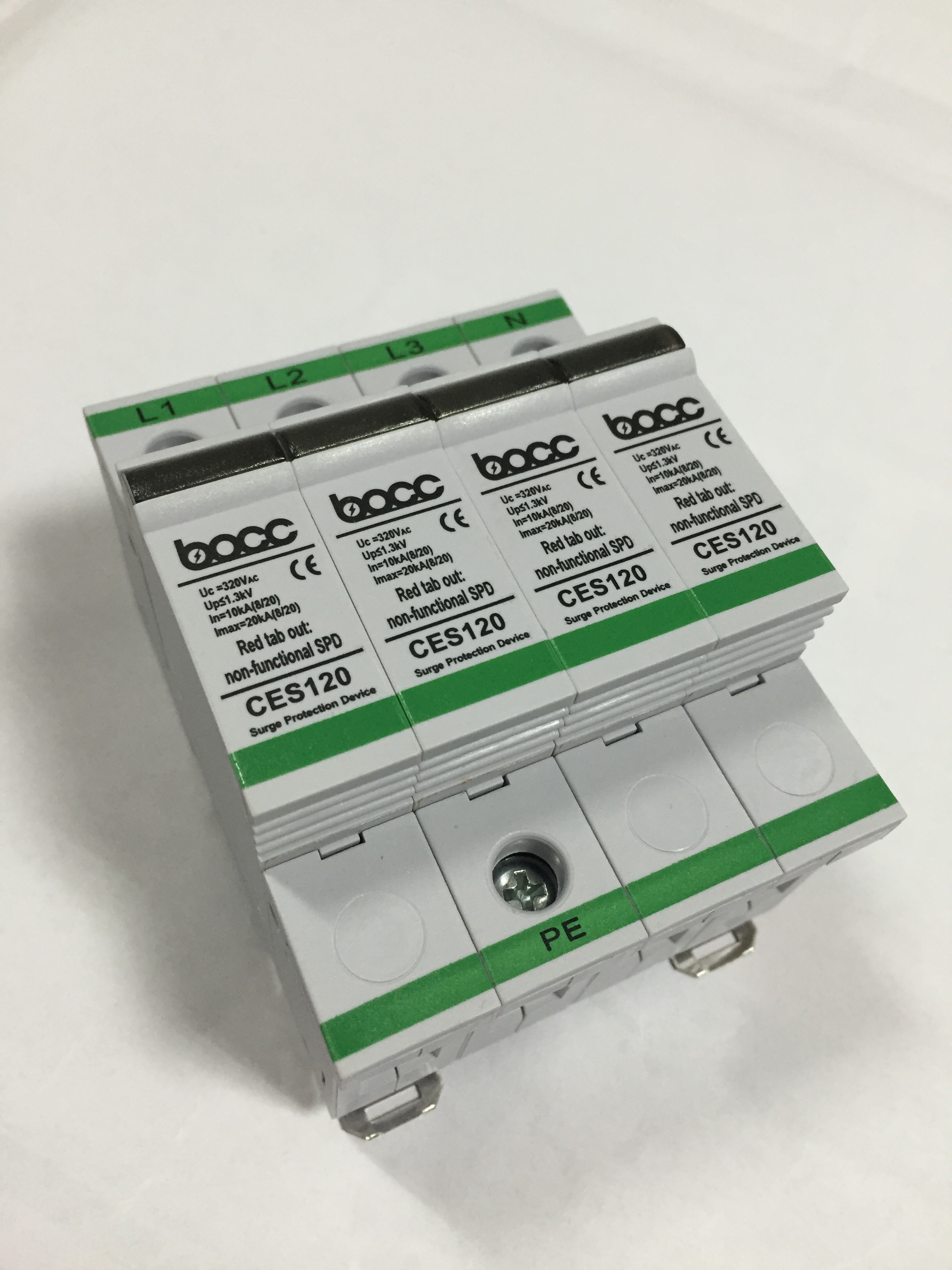

CES120系列電源浪涌保護器 雷迅博城

CES120系列電源防雷模塊依據IEC和GB標準設計，8/20波形通流容量20KA，能對電源系統的浪涌電壓進行有效的鉗制， 并集合了插拔力穩定、擁有Up值低、TOV故障表現出色等特點；電源B、C、D級產品均完備，依據不同的配電系統（TT/TN/IT）可選擇多種組合方式。

產品特點：

●模塊設計、安裝方便、帶電維護操作簡單

●模塊為標準35mm導軌式安裝方式

●內置過流過熱、溫控?cái)嗦芳夹g(shù)

●單模塊放電電流：20kA（8/20μs）

●無續流、漏電流小、殘壓低

●反應速度：10^-9秒級

●高能電涌保護

●插拔防呆設計、失效檢測指示

●遙控報警信號  常開/常閉觸點端子（可選）

產品參數：

產品適用范圍：

▲電源線路埋地輸入的建筑物的總配電柜

▲樓層或機房配電房

▲建筑物內有室外進出線路輸入的配電箱

▲室外配電柜/配電箱

安裝說明：

1、防雷產品必須可靠接地，不同的防雷產品接地要求不同。請參照國家相關的標準進行電涌保護器的可靠接地處理。

2、連接線線徑要求：

CES120，線徑相4 mm²，地6 mm²。

3、連接導線長度要求:

每路電涌保護器兩端的連接導線長度之和要小于0.5米。TP電涌保護器應安裝在主線路過流保護裝置的負荷側，

4、CES120電涌保護器應安裝在主線路過流保護裝置的負荷側。

5、CES120推薦選用微型斷路器或熔斷器。串接過流保護裝置的作用為：

1)短路保護   2)瞬間過流保護   3)維護方便  4)保證供電連續性

 CES120電涌保護器前串接過流保護裝置的參數選擇：CES120，整定電流16A，分?jǐn)嚯娏?KA。

6、安裝距離要求：CES120電涌保護器與前級電壓開關型電涌保護器距離要大于10米，與前后級限壓型電涌保護器距離要大于5米。

7、安裝有CES電涌保護器的配電柜、配電箱，當配電柜、配電箱在作絕緣耐壓測試前必須將電涌保護器前串接的過流保護裝置置于“OFF”狀態。
