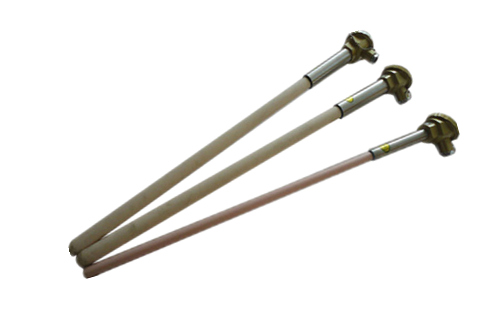

鉑銠熱電偶www.hfybdl.com
[鉑銠
熱電偶]
鉑銠熱電偶廠家
[鉑銠 熱電偶]
郵箱：
手機：
- 品牌： 華峰
- 型號： WRP-130
- 加工定制： 是
http://www.hfybdl.com
http://www.hfybdl.com/display/36253.html
一、概述
WR系列工業用鉑銠熱電偶，它轉溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。
二、原理
鉑銠熱電偶是由兩種不同成分的導體兩端接合成回路,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。它的熱電動將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。該產品外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。
三、應用
鉑銠熱電偶適用于各種生產過程中高溫場合，廣泛應用于粉未冶金，燒結光亮爐，真空爐，冶煉爐，玻璃，煉鋼爐及陶瓷及工業鹽浴爐等測溫。
四、技術參數
1、電氣出口：M20x1.5,NPT1/2
2、精度等級：I、II
3、防護等級：IP65
4、偶絲直徑：Φ0.5
5、公稱壓力：常壓
五、測量溫度及允差
| 熱電偶類別 | 代號 | 分度號 | 高溫度℃ | 測量溫度℃ | 允差△t℃ |
| 鉑銠10-鉑 | P | S | 0~1600 | 0~1300 | ±1.5℃或±0.25%t |
| 鉑銠13-鉑 | Q | R | 0~1300 | 0~1300 | ±1.5℃或±0.25%t |
| 鉑銠30-鉑銠6 | R | B | 0~1800 | 0~1600 | ±1.5℃或±0.25% |
六、規格型號
| 型 號 | 分 度 號 | 測溫范圍℃ | 保 護 管 材 料 | 熱響應時間 | 規 格 | |
| d | L x l | |||||
| WRP-130 | S | 0-1300 | 高鋁質或剛玉管 | ＜ 150S | Φ16 | 300x150 |
| WRP-131 | ＜ 360S | Φ25 | ||||
| WRQ-130 | R | 0-1300 | ＜ 150S | Φ16 | ||
| WRQ-131 | ＜ 360S | Φ25 | ||||
| WRR-130 | B | 0-1600 | 剛玉管 | ＜ 150S | Φ16 | |
| WRR-131 | ＜ 360S | Φ25 | ||||
2、非置入部分為不銹鋼。
七、選型
| 標記 | 標記 | 標記 | 熱電偶對數 | 固定方式 | 接線盒形式 | 保護管直徑 | 長度 | 說 明 |
| W |
|
|
|
|
|
|
| 溫度儀表 |
|
| R |
|
|
|
|
|
| 熱電偶 |
|
| P |
|
|
|
|
| 鉑銠10-鉑 分度號：S | |
| Q |
|
|
|
|
| 鉑銠13-鉑 分度號：R | ||
| R |
|
|
|
|
| 鉑銠30-鉑銠6 分度號：B | ||
|
| 1 |
|
|
|
| 單支(可不標注) | ||
| 2 |
|
|
|
| 雙支 | |||
|
| 1 |
|
|
| 無固定裝置 | |||
| 2 |
|
|
| 固定螺紋 | ||||
| 3 |
|
|
| 活動法蘭 | ||||
| 4 |
|
|
| 固定法蘭 | ||||
|
| 3 |
|
| 防水接線盒 | ||||
| 4 |
|
| 隔爆接線盒 | |||||
|
| 0 |
| 剛玉管Φ16 | |||||
| 1 |
| 雙層剛玉管Φ25 | ||||||
| 2 |
| 剛玉管外帶碳化硅管 | ||||||
|
|
| 空格為特殊說明 | ||||||
|
| -L/l | 總長/插深mm |
本公司是具有多年經驗的鉑銠熱電偶生產廠家,為您提供專業的鉑銠熱電偶價格。品質保證、惠、設計合理
