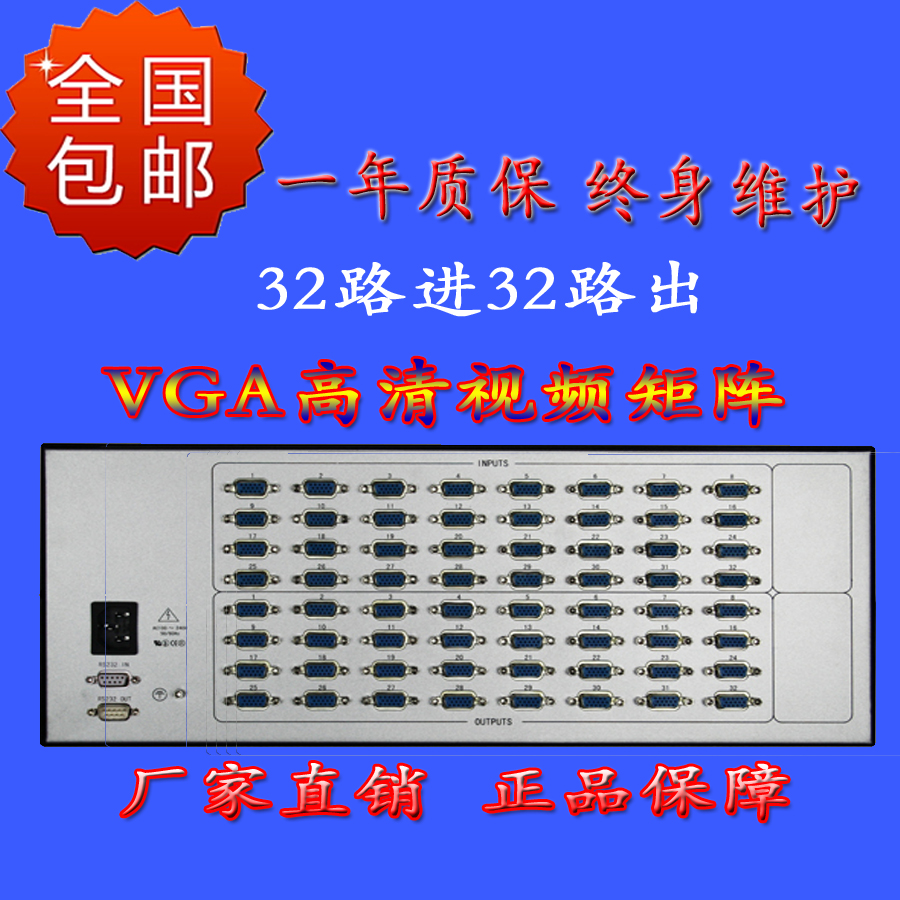

AMK-VGA32進32出矩陣

產品描述

• AMK-VGA32進32出矩陣-切換器高清視頻會議矩陣支持拼接屏，AMK VGA矩陣系列32路進32路出可以將任意32路不同的高分辨率的計算機信號切換輸出到32路顯示設備中。VGA矩陣安裝容易，與其他設備之間相連也非常的方便，市場普通的VGA傳輸線纜就可以。每個信號通道之間都是彼此獨立的，傳輸過程中不會相互影響，如果要切換信號，可以手動或者面板操作。與此同時，VGA矩陣還有RS232串行接口，可以和控制計算機相連，實現同步控制。VGA矩陣一般多用在智能會議室，多媒體教室，指揮中心等場合。

產品特點

• 獨立的矩陣切換輸出
• 遙控鎖定功能；面板手動一鍵切換；傻瓜方便
• 前面板LCD狀態顯示，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便
• 預案管理和自動輪巡功能，能任意設定輪巡時間和輸入輸出通道設置（選配）
• 前面板液晶屏自動屏保功能，按鍵自動鎖定功能
• 特有TCP/IP網絡控制管理功能，能通過以太網控制；(選配)
• 具有斷電現場切換記憶保護功能；特有ESD靜電保護功能；特有的防雷保護電路
• 支持快速切換操作，操作更加快捷
• 支持多通道同時切換，地址設置等功能
• 支持信號時序重整，顯示1920×1080P高清圖像
• 兼容遠端控制設備（如：快思聰、快捷、AMX等國內外所有中控）
• 安裝簡單，即插即用

• 帶寬：400MHz(-3dB)滿載，0～10MHz@±0.1dB，0～100MHz@±0.6dB
• 增益：0dB
• 阻抗：75Ω
• 分辨率：支持800*600，1024*768，1280*768，1280*1024，1360*768，1400*1050，1600*1200，1920*1080，2048×1536等多種分辨率
• 亮色度干擾(多通道對一通道串?dāng)_)：-55dB@10MHz，-40dB@100MHz
• 微分相位I/0S：<1.28度，3.58MHz
• 微分相位誤差：0.1度,3.58-4.43MHz
• 傳播延時：5nS(±1nS)
• 頻率響應：少于±0.1dB-30MHz
• 切換速度：≤150ns（輸入視不同的分辨率及信號格式速度有所不同）
• 視頻輸入
• 信號類型：VGA信號
• 連接器：三排15孔（VGA母頭）
• 信號強度：1Vp-p：Y成分視頻、S-video，復合視頻；0.7Vp-p：VGA（電腦信號）；0.3Vp-p：R-Y與B-Y成分視頻、S-video
• 最小電平：0.5Vp-p
• 最小電平：0.5Vp-p
• 阻抗：75Ω
• 回波損耗：-30Db@5MHz
• 視頻輸出
• 信號類型：VGA信號
• 連接器：三排15孔（VGA母頭）
• 輸出電平：2.0Vp-p
• 阻抗：75Ω
• 回波損耗：-30Db@5MHz
• DC偏差：±5mV
• 同步信號
• 輸入/輸出信號類型：TTL
• 輸入電平：0～5.0Vp-p，4.0V
• 輸出電平：TTL:5Vp-p
• 輸入阻抗：510Ω
• 輸出阻抗：75Ω
• 極性：正或負與輸入一致
• 串接接口：RS232，9針母D型連接器，端口2，3，5分別直通
• 串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控
• 功耗：20～100W（視具體型號確定功耗）
• 溫度：0℃～45℃
• 電源：AC100～220V，50/60Hz（產品出廠默認輸入電壓AC220V，其它輸入電壓訂貨時請說明）
• 控制方式：面板、遙控、RS232
• 1U機箱尺寸：432×245×44mm(長×寬×高）
• 2U機箱尺寸：432×245×88mm(長×寬×高）
• 3U機箱尺寸：432×245×132mm(長×寬×高）
• 4U機箱尺寸：432×275×176mm(長×寬×高）
• 6U機箱尺寸：432×275×264mm(長×寬×高）
• 11U插卡機箱尺寸：450×330×484mm(長×寬×高）
• 1U機箱含包裝重量：約5.5Kg
• 2U機箱含包裝重量：約7.0Kg
• 3U機箱含包裝重量：約8.0Kg
• 4U機箱含包裝重量：約10Kg
• 6U機箱含包裝重量：約12Kg
• 11U插卡機箱含包裝重量：約25Kg
• 保修期限：壹年（配件及人工）
• 機箱面板：鋁面板氧化拉絲
