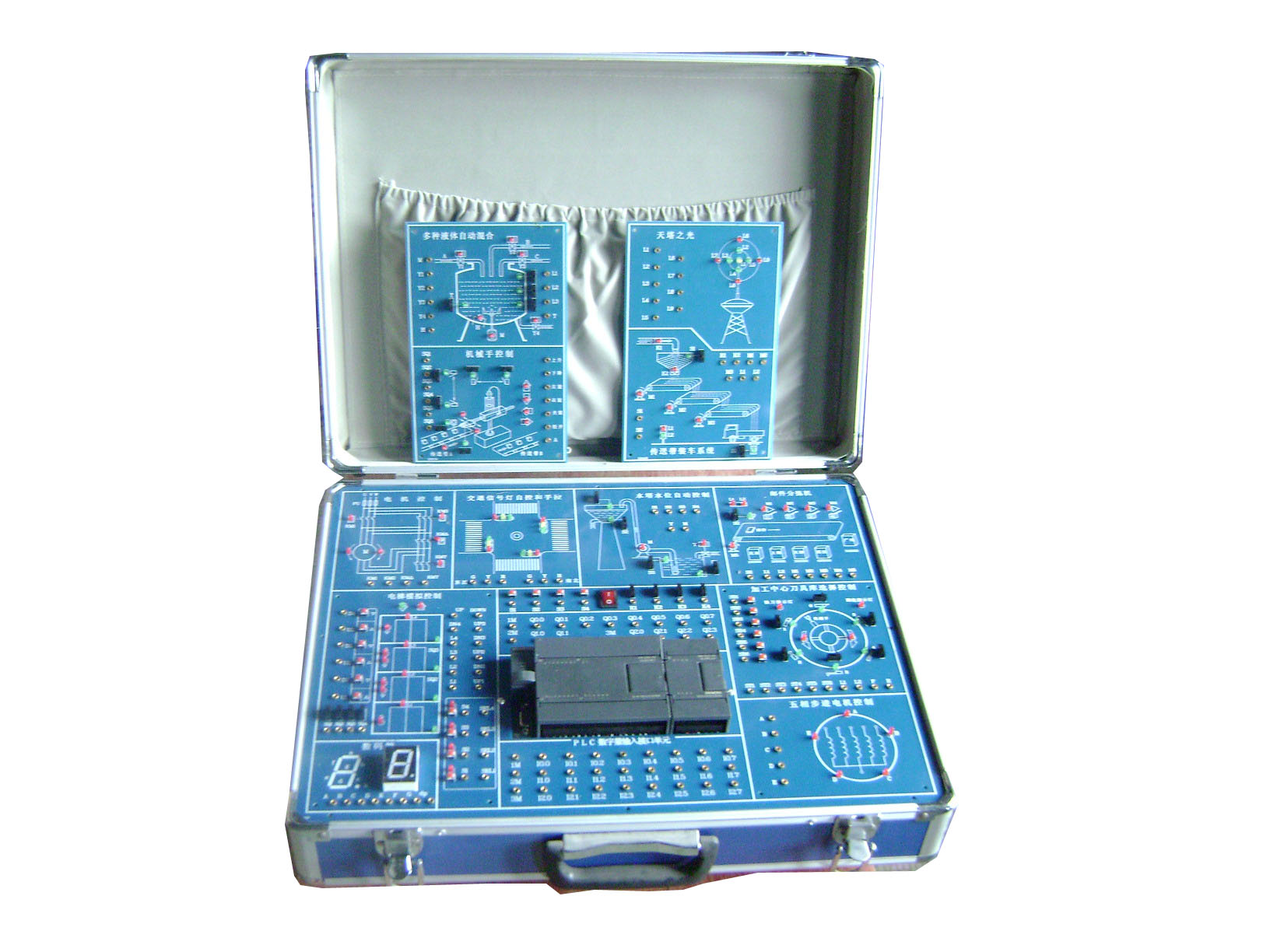

XY-02PLC實驗箱

XY-02PLC實驗箱

一、產品特點

1、PLC主機采用SIEMENS S7-200 CPU224 CN AC/DC/RLY，該主機提供：輸入18點、輸出14點，功能上完全滿足目前高等院校的PC教學要求，也可按照用戶要求，使用其他品牌的PLC主機。

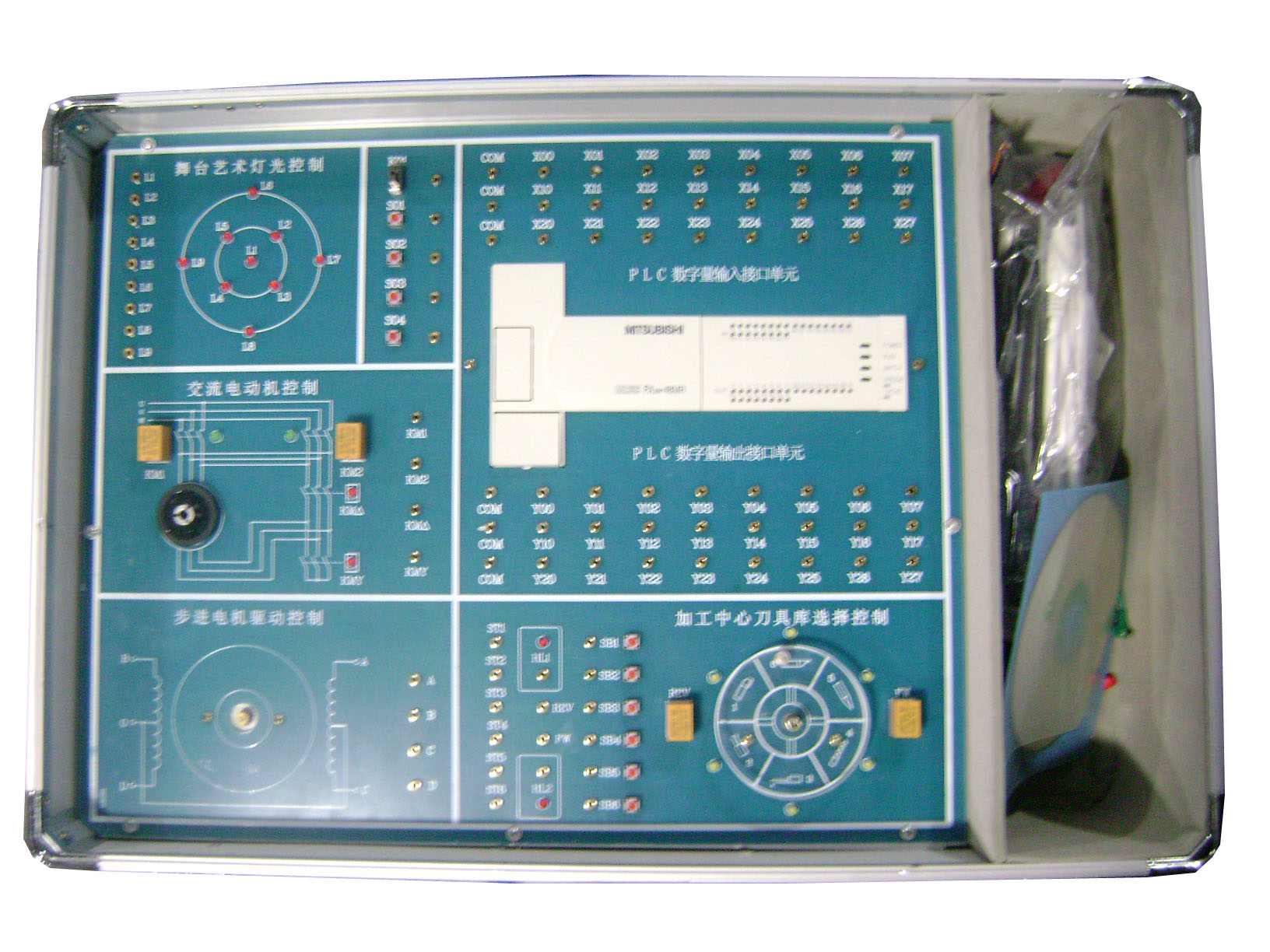

2、采用模塊化設計，包括PLC主機模塊和14個實驗模塊。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的插孔上，各實驗模塊都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障。

3、實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。

4、實驗項目豐富，擴展靈活，使用可靠，在教學活動或項目開發中易于使用和維護，是目前國內市場上一款性價比極高的PLC教學實驗設備。

 二、技術性能

 1、輸入電源：AC: 220V 50HZ

         2、工作環境溫度：-10-55℃相對濕度<85%(25℃)

 3、主機（推薦配置）：SIEMENS S7-200 CPU224（AC電源）：輸入18點、輸出 14點。

 4、輸出24V、2A。過流、過載、過壓保護

 三、實驗內容

     可完成六類指令實驗：

 類 基本指令實驗

 第二類 定時器及計數器指令實驗

 第三類 移位寄存器指令實驗

 第四類 置位/復位及脈沖指令實驗

 第五類 跳轉指令實驗

 第六類 常用功能指令實驗

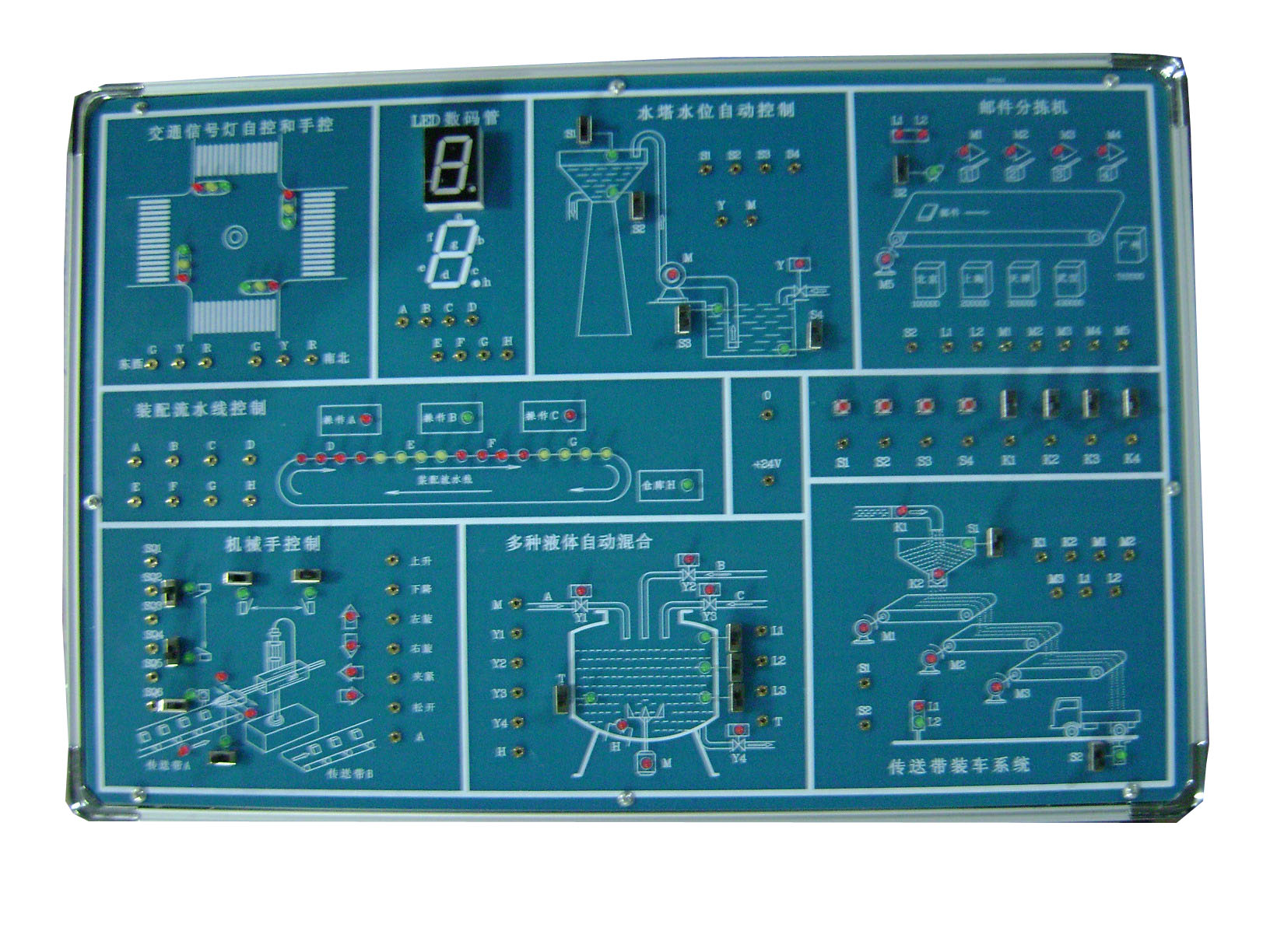

 可完成十三個模塊控制實驗項目：

1、交通信號燈的自動控制

2、機械手的自動控制

3、加工中心刀庫捷徑方向選擇控制

4、驅動步進電機的控制

5、舞臺藝術燈飾的控制

6、四層電梯的控制

7、LED數碼管顯示控制實驗

8、交流電機Y/Δ形起動的控制

9、液體混合裝置的自動控制

10、水塔水位俱自動控制

11、四級傳送帶的模擬運行

12、郵件分揀系統的模擬運行

13、裝配流水線控制

實驗箱配有實驗指導書，連接線等附件，免費提供軟件及實驗程序。

四、實驗箱配合指導書可掌握下列指令的應用，清單如下：

（一）基本指令

（1）取指令（2）取反指令（3）與指令（4）與非指令（5）或指令（6）或非指令（7）輸出指令（8）求反輸出指令（9）電路塊與指令（10）電路塊或指令（11）定時器指令（12）計數器指令

（二）功能指令：

（ 1）空操作指令（2）結束指令（3）互鎖指令（4）互鎖指令（5）跳轉指令（6）跳轉結束指令（7）鎖存指令（8）前沿微分指令（9）后沿微分指令（10）逐位移位指令（11）通道移位指令（12）高速定時器指令（13）可逆計數器指令（14）通道數據比較指令（15）數據傳送指令（16）數據求反傳送指令（17）置位進位位指令（18）復位進位位指令（19）加法指令（20） 減法指令（21）乘法指令（22）除法指令（23）十進制數轉換為二進制數指令（24）二進制數轉換為十進制數指令（25）譯碼指令（26）編碼指令等。

（三）幾個基本電路的編程：

（1） 常用啟動/停止電路；（2） 延時接通/斷開電路；（3）計數器的
