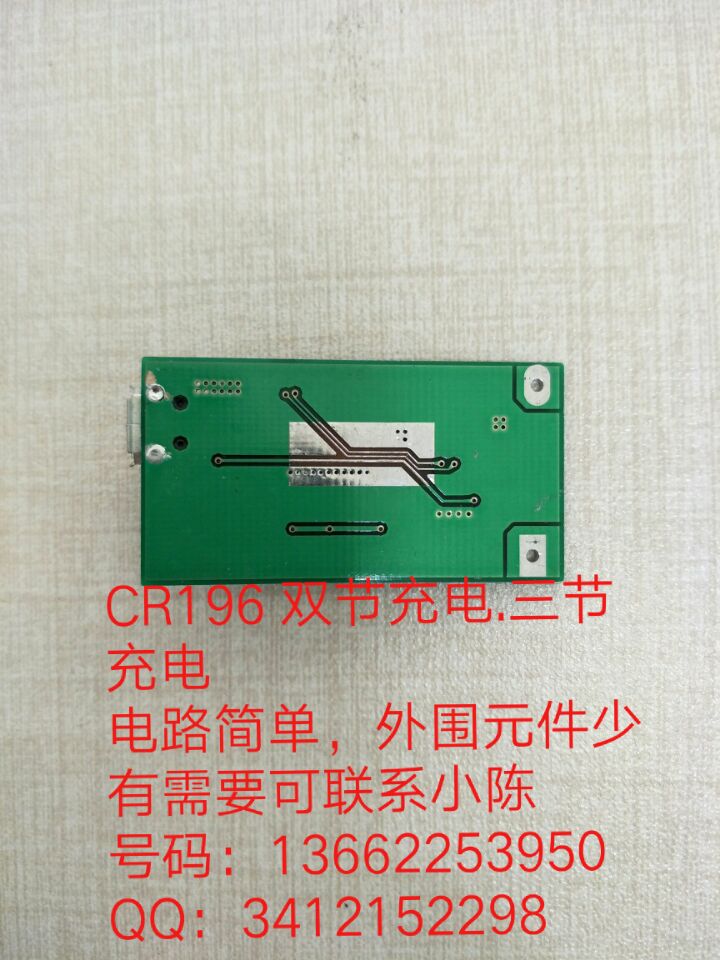

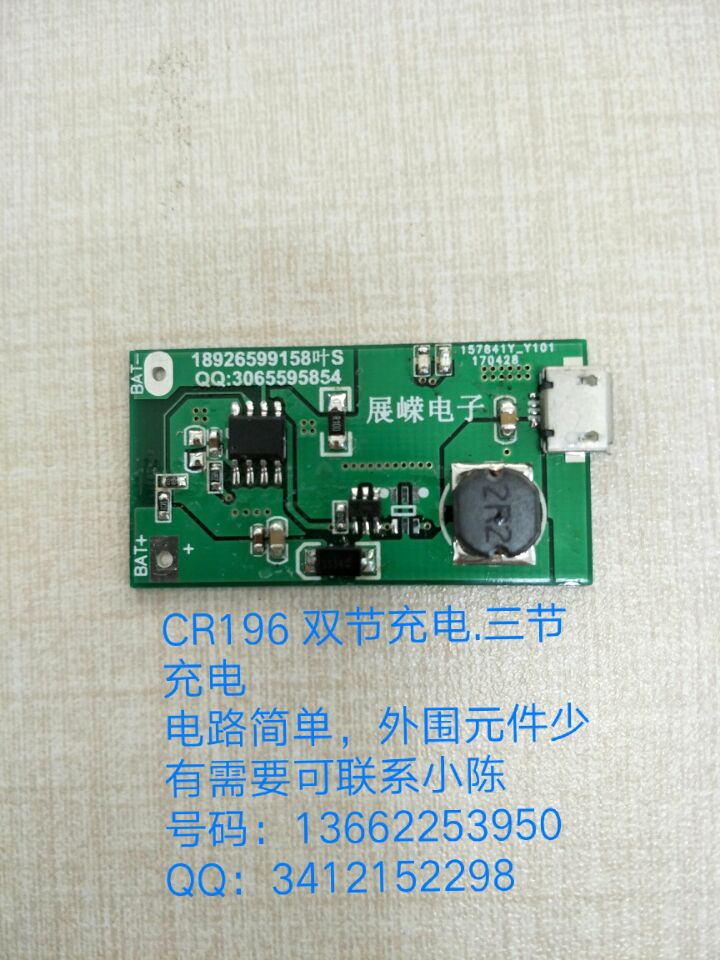

CR196B C.5V升壓充雙節，三節鋰電池充電IC 升壓充電IC

深圳市展嶸電子有限公司

                             （有需要的上帝可聯系小陳 手機：136-6225-3950   QQ：3412-1522-98 ）

開關升壓型鋰電池充電管理芯片 CR196

功能特性簡述

Z 5V 輸入開關升壓型充電 IC

z 適用于兩節或三節鋰離子/鋰聚合物率電流模 PWM 充電器

z 1％的充電電壓控制精度

z 軟啟動

z 輸入適配器自適應

z 開關頻率 300KHz

z LED 充電狀態指示

z 電池充電過壓保護

z 輸入管腳耐壓 5.5V

z 工作環境溫度范圍：-20℃～70℃

z SOP-8 封裝

應用

z 手持設備

z 充電器

z 移動儀器

z 便攜式音響

概述

CR196 為開關型兩節或三節鋰離子/鋰聚合物電池充電管理芯片，非常適合于便攜式設備的充電管理應用。CR196 集電壓和電流調節器、預充、充電狀態指示和充電截止適配器自適應等功能于一體，采用 SOP-8 封裝。CR196 對電池充電分為三個階段：預

充（ Pre-charge ）、恒流（CC/Co n stant Current）、恒壓（CV/Co n stant Voltage）過程。

CR196 集成過壓及過流保護，確保電芯的安全。
