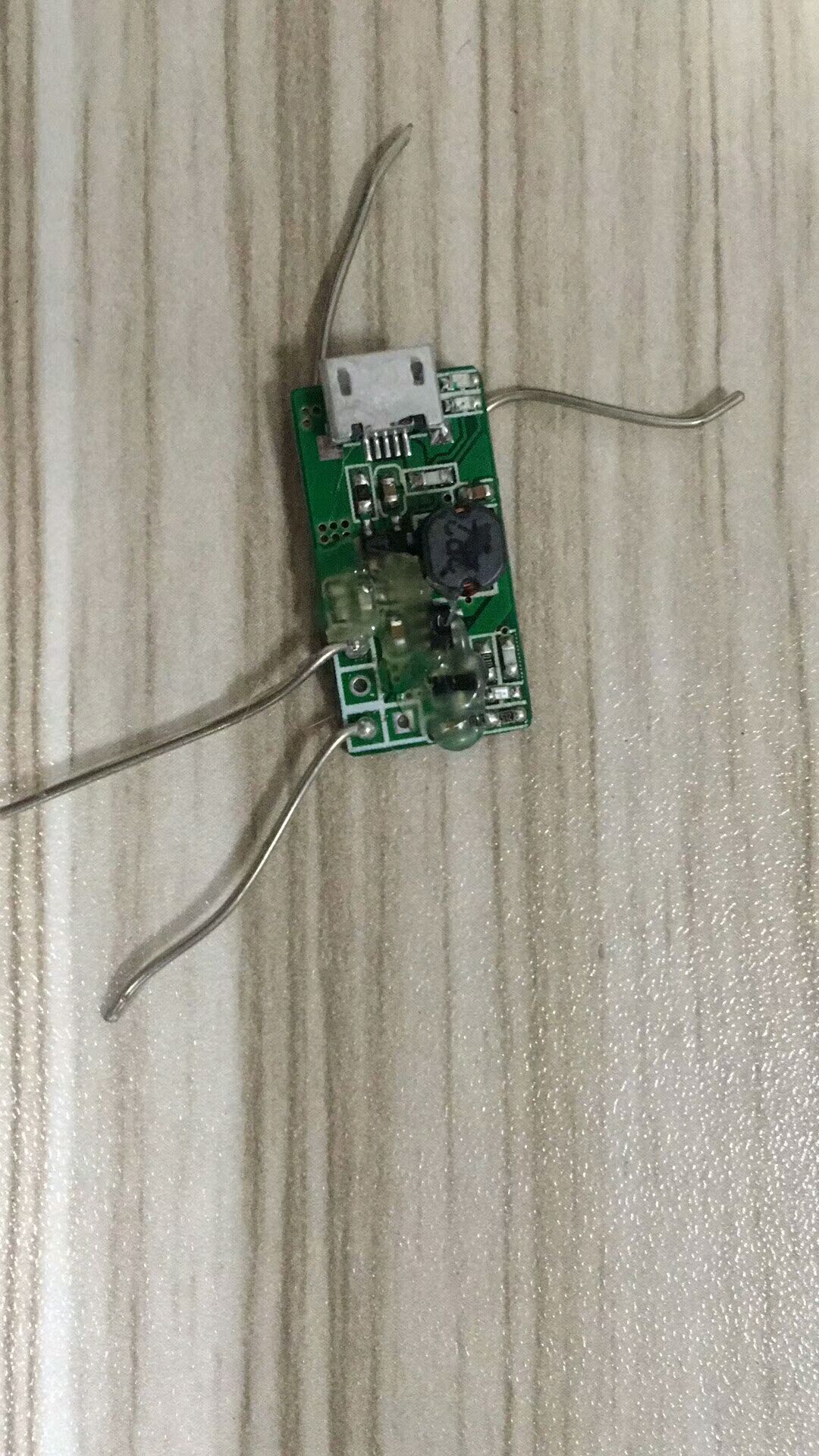

鈺泰ETA1061+無線充接收5W方案超低功耗1UA藍牙耳機TWS盒子方案

          有需要的上帝可聯系小陳：136-6225-3950 ：3412-1522-98

     鈺泰ETA1061+無線充接收5W方案超低功耗1UA藍牙耳機TWS盒子方案

     ETA1061全集成了上、下側功率管，實現了單芯片同步升壓。可固定5.0V輸出或通過外置較大的電阻實現電壓從Vin~5.0V之間調整，如上圖所見，外圍非常簡便。ETA1061內置了高達1.4MHz的開關頻率驅動器，使得外部電感感量可低至2.2uH以下，并且封裝更為小巧，常規的扁平式貼片3mm*3mm的體積即可滿足需求；不僅如此，極高的頻率還省略了眾多的Cout輸出電容器，如圖所述，ETA1061僅需要一個4.7uF以內的Cout電容，即滿足5V-400mA的輸出能力要求。

    在重負載場景時，ETA1061將全速工作在高達1.4MHz的PWM模式，實現大電流和超低紋波的輸出。而在輕載條件下，ETA1061將自動的降低工作頻率，從而大幅度降低Idd工作電流到1uA的水平；憑借著超平滑的瞬態響應，ETA1061能夠快速響應負載電流的瞬態變化，急速從輕載模式切換到重載模式。正是因?yàn)槿绱耍珽TA1061對于那些要求長期工作的便攜式模塊和一些工業級應用場景來說，顯得非常有意義。

鈺泰半導體市場經理tony表示：“eta1061采用了創新的設計技術，兼具超低靜態電流和出色的電源抑制性能和瞬態響應，很適用于數字和射頻應用。這些新型dc="" dc="" boost專門針對小型陶瓷電容加以優化，可滿足高性能、空間受限設計的要求。
   ETA1061為了追求極低的整機功耗和更高的轉換效率，了PWM和PFM混合工作模式切換器。與傳統的純PWM模式不同，ETA1061能夠自動的根據實際情況在不同的工作模式下切換，從而實現轉換效率化和待機功耗最小化。

    ETA1061還內置了真關斷（Ture OFF）技術，該技術作為鈺泰半導體池的一部分，廣泛內置在鈺泰半導體的BOOST芯片之中。憑借著獨有和成熟的真關斷技術，ETA1061能夠在EN置低電平的時候，輸出電壓和電流皆為0。也就是說，與傳統的DC/DC BOOST不一樣，ETA1061可以通過拉低ENABLE，實現真正的零輸出，這對于那些阻性負載，能夠大幅度的降低功耗！將能量節省到化的水平。
