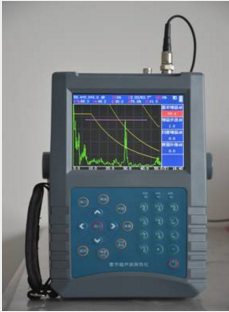

GDUT-500超聲波探傷儀 氣孔裂紋夾雜未焊透等數字式探傷機

GDUT-500智能多用途超聲波探傷儀

彩色顯示，鮮明亮麗,符合JJG746-2004規程

技術特點：

GDUT-500是我公司研發的一種的數字式超聲檢測探傷設備，采用嵌入式計算機系統和超大規?，F(xiàn)場可編程集成電路設計，模擬探傷儀動態效果 通過的數字處理技術和系統集成技術，彌補了通常的數字探傷儀所欠缺的模擬顯示和性能，動態效果更加流暢，無滯后現象；大容量數據庫存儲，高速USB2.0接口和SD存儲卡將詳細的檢測數據輸出到計算機；全新設計的智能化應用程序，通過、自動化、清晰的操作邏輯，直觀的用戶界面，讓工作變得更愜意。

該儀器用于檢測各種材料內部的缺陷（鋼、不銹鋼、銅、鋁、硬質合金、鑄件、復合材料、和焊縫等等），可有效檢測出氣孔、裂紋、疏松、夾雜、未焊透等缺陷，功能實用，是真正的筆記本式數字超聲波探傷儀，廣泛應用在壓力容器制造、金屬鋼結構、船舶制造、機械制造、電力、化工、石油機械、汽車、冶金、高校等行業。

功能特點：

l      自主,傳承于經典，創新在當下，超越于未來，一切盡在掌握中

l      滿足歐標[EN12668]的設計 融合更的系統設計技術與精準的電路技術的一體化設計，檢測結果更準確。

l    手持式結構，美觀、牢固，重量輕，具的抗干擾能力。

l    預置10組獨立探傷通道，探傷工藝和標準自動生成，可自由設置各行業探傷工藝標準，現場探傷無需攜帶試塊。

l    TFT真彩顯示器，亮度清晰，并具有不受環境干擾的影響，并且亮度3級可調。

l    高質量的電路系統，性能穩定可靠。

l    超高速采樣，使回波顯示更保真、定位更準確。

l    高精度定量、定位，解決遠距離定位誤差。

l    參數設置界面，方便用戶快速設置。

l    導航鍵與數字鍵雙重輸入，任由用戶自由選擇，方便。

l    脈沖寬度及重復頻率可調，適用于探測不同材料，不同厚度的工件。

l    具有直探頭、斜探頭、雙晶探頭及穿透四種探傷工作方式。

l    實時全波，正、負半波和射頻波顯示。

l    簡潔、強勁的操作功能，中文提示，對話操作，實用易學。

l    具有獨立雙探傷閘門，可分別設置進波報警，失波報警和雙閘門報警，并可顯示回波-回波距離，適用于完成不同種類的探傷任務。

l      缺陷回波參數（距離、垂直、水平、波幅、dB或當量孔徑值）實時顯示。

l    波幅曲線按標準自動繪制，且可上下自由移動。

l    自動對探頭零點進行校準和斜探頭K值（折射角）測試。

l    雜波抑制調節功能，不影響增益、線性。

l    自動增益功能，提高檢測速度。

l    自動峰值記憶功能，提高檢測精度。

l    回波包絡功能，幫助對缺陷性質的分析。

l    具有曲面修正、焊縫圖示等功能，幫助對缺陷的更好分析。

l    標準USB接口，實現超聲波探傷儀與計算機管理。

l    超低功耗設計，一次充電可連續使用8個小時以上。

l    可以恢復出廠設置。

主要技術參數

工作頻率：    0.5 ~ 20MHz

重復頻率：     125Hz、250Hz、500Hz三檔連續調節；

總增益量：    110dB(0.1dB/1dB /2dB /6dB連續調節)

檢測范圍：    0 ~ 10000mm鋼中縱波

聲速范圍：    0 ~ 10000m/s

動態范圍：    ≥36dB

回波顯示方式： 全波 正/負半檢波及射頻顯示

垂直線性誤差： ≤3%

 水平線性誤差： ≤0.6%

分辨力：      ≥30dB

靈敏度余量：  ≥58dB（深200mmφ2平底孔）

數字抑制：    （0 ~ 80）%，不影響線性與增益

顯示屏：      320×240像素的高分辨率顯示屏幕

數據存儲：    本儀器可存儲50組探頭調整參數及相應探頭的DAC曲線可海量存儲現場缺陷回波及結果數據

電源：        直流供電，電池可連續工作10小時左右

環境溫度：    （-20 ~ 50）℃

相對濕度：    20% - 95%（RH）

外型尺寸：    255×160×48（長×寬×高）

重量：        1.4kg(含電池)

儀器主要部件名稱

   ①   高分辨率顯示器

②   電源指示燈、充電指示燈、報警指示燈

③   觸摸鍵盤

④   護手帶

⑤   充電插座

⑥   USB插口

⑦   Q9插座 （接收）

⑧   Q9插座 （發射）

⑨   提手

儀器配置

環境要求

1使用環境

環境溫度：   -20℃~50℃

相對濕度：   20%～95%RH

大氣壓力：   70.0kPa～106.0kPa

2運輸和儲存

環境溫度:    -40℃～+70℃

相對濕度:   10%～ RH

大氣壓力:   50.0kPa～106.0kPa

運輸條件：經過包裝后可適應于航空、鐵路、船舶及三級公路的運輸。
