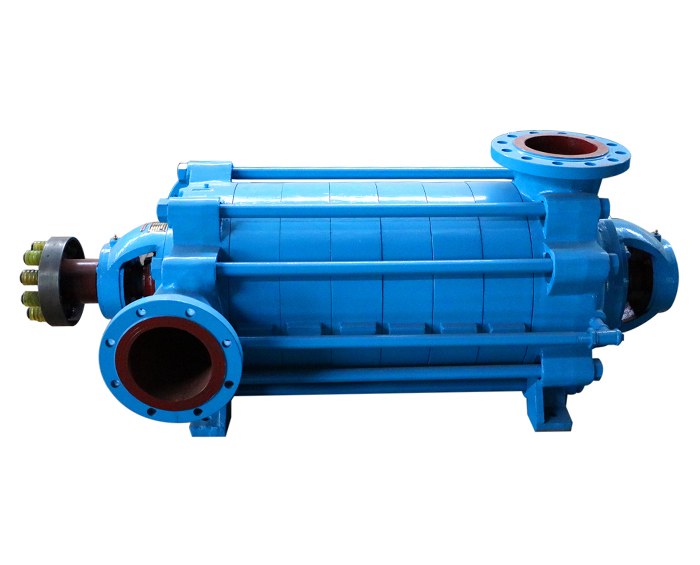

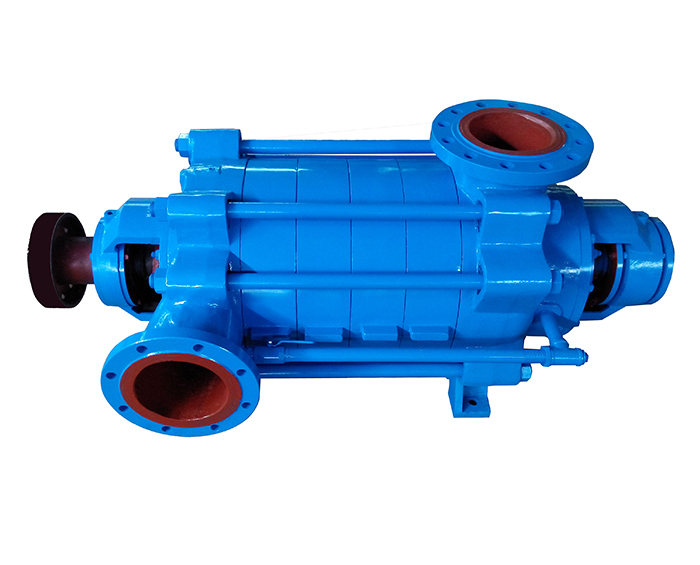

MD型多級離心泵經銷商，嘉禾泵業

MD型礦用多級泵概述

MD型礦用多級泵的性能參數
流量Qmax=850m3/h
揚程Hmax=1800m
運行轉速nmax=1450-2950rpm
運行溫度t≤102-150℃
MD型礦用多級泵型號說明
例如：
MD 25 - 50 X 8
MD-分段式、單吸式、礦用多級離心泵
25-泵的設計點流量是25m3/h
50-泵的設計點揚程是50m
8-泵的級數為8級
200 MD 43 X 5
200-泵的進出口徑為200mm
DG-分段式、單吸式、礦用多級離心泵
43-泵的單機揚程設計點為43m
5-泵的級數為5級
MD型礦用多級泵適用范圍
1、含有細微固體顆粒的溫度不超過80℃的場合，礦山、礦井排水等。
2、河水輸送灌溉。
3、工業排水、增壓排水，循環輸水，管道輸水或其他介質。
MD型礦用多級泵結構說明
1、MD型礦用多級泵吸入口為水平方向，吐出口與水平垂直向上。泵的進水段、中段、出水段、軸承體待泵殼體部分通過拉緊螺栓聯成一體，并根據泵的揚程選擇泵的級數。
2、轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件通過平鍵和軸螺母緊固使之與軸聯成一體。整個轉子由兩端滾動軸承或滑動軸承支承，軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油膩潤滑，滑動軸承用稀油潤滑，并用油環進行自潤滑，循環水冷卻。
3、MD型礦用多級泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度己影響泵的工作性能時應予以更換。
4、軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷卻或水潤滑任憑。在軸封處裝有可更換的軸套，以保護泵軸。
5、從原電機方向看，泵為順時針方向旋轉。
MD型礦用多級泵性能參數
流量：6.3-300m3/h;
揚程：13-650m;
功率：2.2-400KW;
轉速：1450-2950r/min;
口徑：φ50-φ300;
溫度范圍：≤80℃;
工作壓力：≤3.0Mpa。
MD型礦用多級泵成套范圍
泵、電機、聯軸器、防護罩、地腳螺栓、底座。
