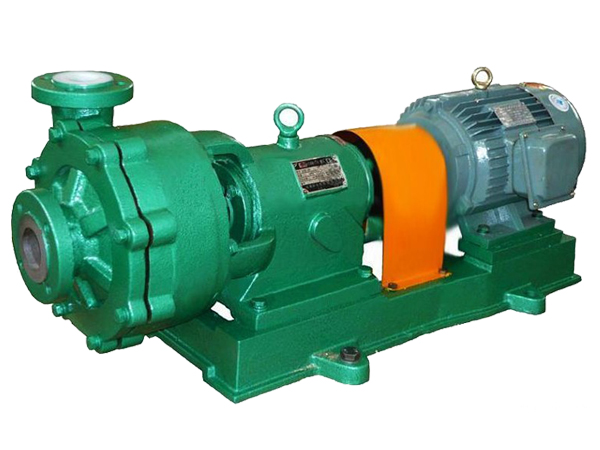

UHB型耐磨耐腐蝕泵型號,嘉禾泵業

UHB系列耐腐耐磨渣漿泵概述
UHB系列耐腐耐磨渣漿泵,排渣泵屬單級單吸懸臂式離心泵。該泵突出的優點是具有優異的耐磨性、耐沖擊性(尤其是耐低溫沖擊)。 抗蠕變性(耐環境應力開裂)和極好的耐腐蝕性。
產品特點
該泵顯著特點是：多功能，即一種泵能適應各種不同的工況，如輸送酸、堿性清液或料漿；冶煉行業各種腐蝕性礦漿；環保行業各類污水等。該泵既耐腐蝕又耐磨損，使用范圍十分廣泛。
適用范圍
1、磷肥業：稀酸、污水、海水，等介質的輸送。
2、有色金屬冶煉業：特別適用于鉛、鋅、金、銀、銅、錳、鈷、稀土等濕法冶煉的各種酸液，腐蝕性礦漿，料漿(壓濾機配用)電解液，污水等介質輸送。
3、化工及其它企業：各種堿性、油類的清液或料漿崗位。鐵紅粉生產，各種染料、顏料生產，非金屬礦產加工等行業。
4、氯 堿 業：電解液等。
5、水處理業：純水、高純水、污水(皮革污水、電鍍污水、電子污水、造紙污水、紡織污水、食品污水、生活污水、制藥業污水等等)。
6、鋼鐵企業：酸洗系統的崗位、帶雜質的污水。
7、濕式脫硫循環泵：能同時適用堿性、酸性、腐蝕性崗位。
8、煤碳工業、煤化工中的腐蝕性液體、煤漿的輸送；洗選煤配用泵。
型號說明
50UHB-ZK-B-20-30/UOO
50-泵進口直徑為50mm
UHB-超高分子代號
Z-適用于雜質
K-K型動力密封
B-改進型密封結構
20-泵設計流量為20m3/h
30-泵設計揚程為30m
UOO-材料代號
動力密封結構及泵體結構
1、動力密封結構
UHB系列耐腐耐磨渣漿泵,排渣泵工作原理該密封主要由副葉輪（或副葉片）與停車密封（橡膠油封）組成。工作時由于副葉輪（或副葉片）旋轉產生的離心力使密封腔處于負壓狀態，從而阻止液體向外泄漏，此時，停車密封不起作用。橡膠油封的唇口因負壓而松開，與軸套產生一定間隙，減小其之間的磨損，延長了使用壽命；停機時，由于副葉輪（或副葉片）停止旋轉，密封腔由負壓轉為正壓，停車密封開始工作，橡膠油封的唇口在壓力作用下緊緊包住軸套，從而達到密封目的。若允許冷卻水滲入介質內，可選用帶冷卻水K型動力密封，即可添加外冷卻水裝置，延長油封的使用壽命。該密封的油封采用氟橡膠制成，主要適用于輸送含固體顆粒的料漿、含雜質的污水等腐蝕性介質。
2、機械密封結構簡介
G3密封為本公司自行設計的一種改良型抗顆粒泵用機械密封；密封的動、靜環均由碳化硅或硬質合金制成，可用于輸送含大量顆粒的腐蝕性液體。該密封和同類內裝式機械密封相比，靜環與密封盒之間設置了擋砂圈，硬顆粒不能進入靜環與密封盒之間的間隙中，使靜環前后位移自如，克服了原有耐顆粒密封的“卡砂”失效的缺點。G4密封是對G3密封擋砂K型圈部位的進一步改進，性能更加穩定可靠。G3、G4密封均為本公司技術。
3、B型改進型泵結構簡介
B型結構泵是對普通泵的改進。兩者之間的區別在于后者是無臺階式背葉片，前者為臺階式背葉片結構。改進后的葉輪的背葉分為二級，二級背葉片之間有凸起臺階。與之相匹配的泵也有凹進的臺階。設置背葉輪臺階的目的是阻斷泵出口流體壓力對軸密封的返流壓力，保證和延長軸密封的使用壽命。
技術參數
使用溫度-20℃～105℃(使用改性材料U00),
進口直徑 32～350mm，
流量5～2600m3/h，
揚程80m以內。
