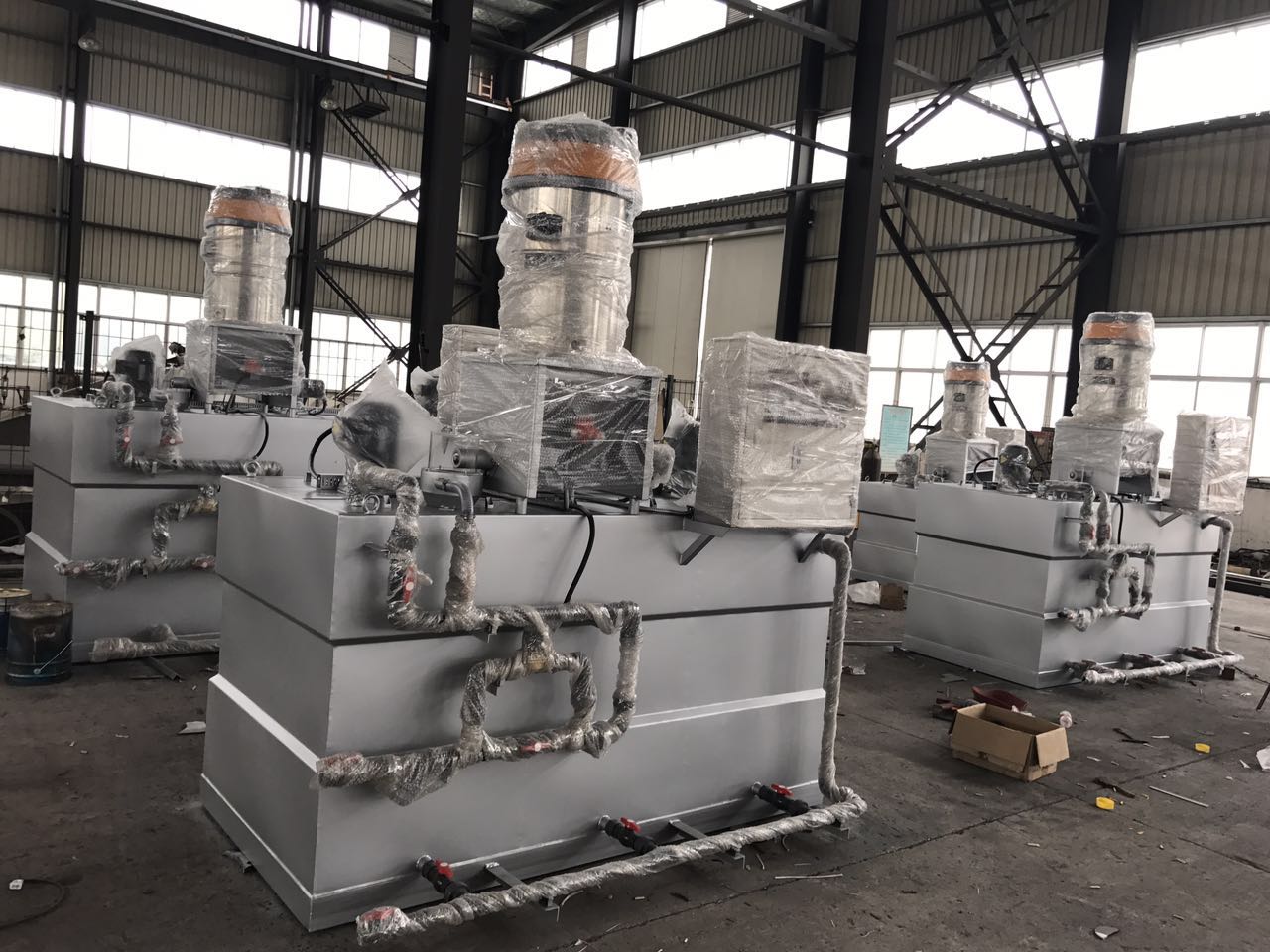

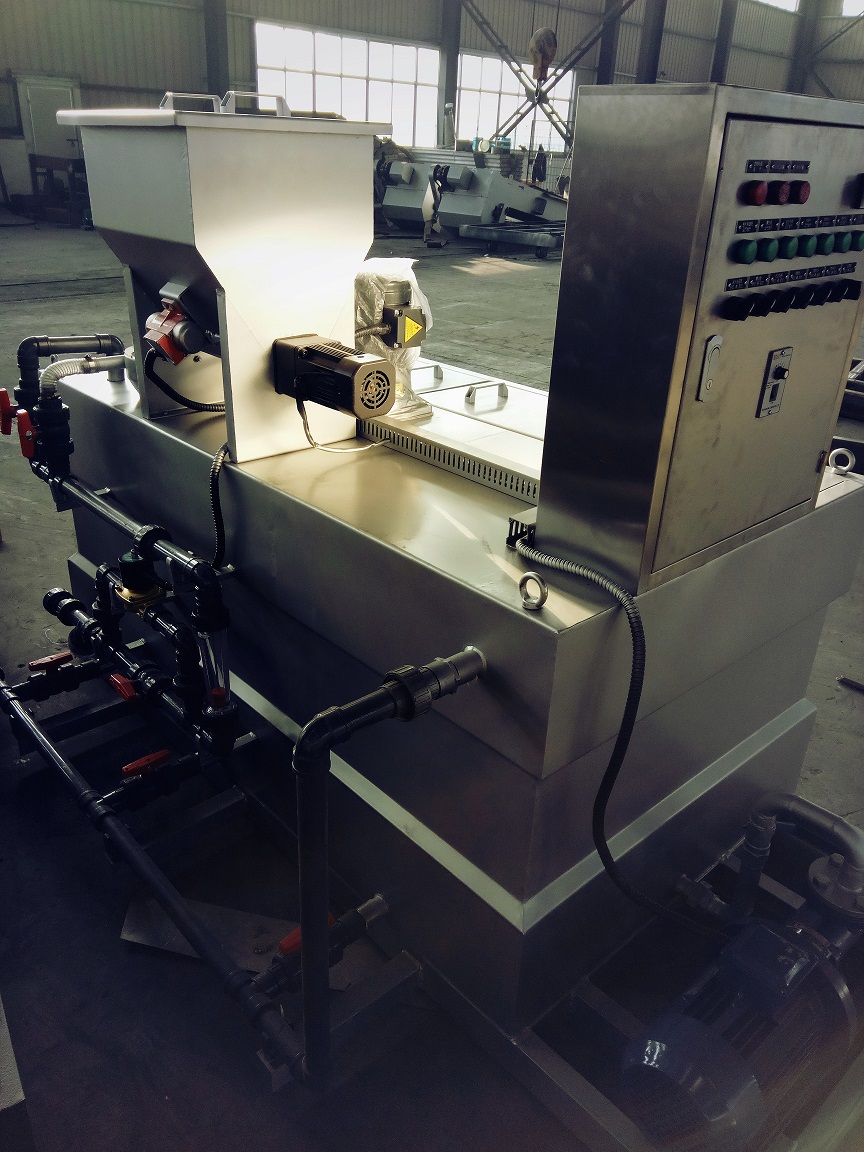

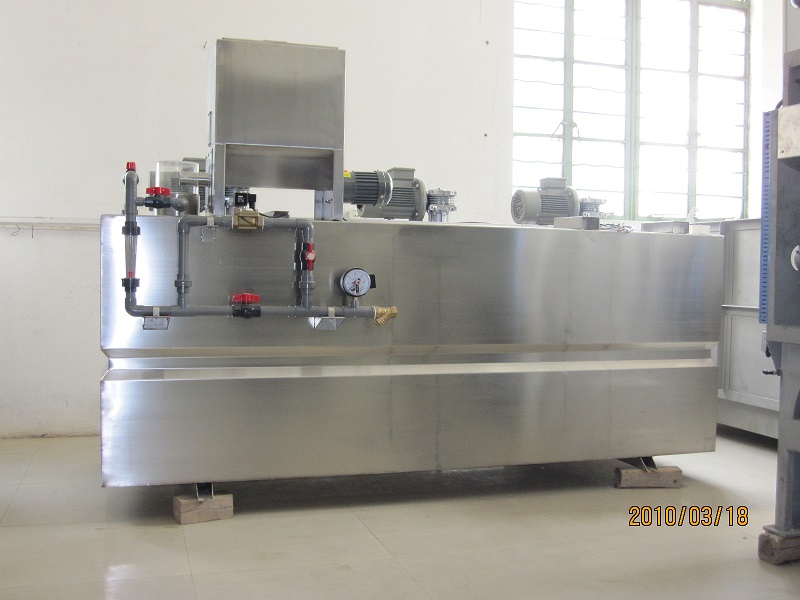

PY3-1000PAM加藥系統

PY3-1000PAM加藥系統

全自動絮凝劑配制系統（固液、液液溶解裝置）

本系統根據某些濃溶液、固體粉粒（如高分子藥劑）具有難溶解、易結塊、長期暴露空氣易凝結的特點制作，解決了采用常規的簡易泡藥不能充分溶解，人工投加會產生浪費人力、投加量不等諸多問題。

本系統設計思路及構造，完全來自歐洲目前水處理市場上進的工藝。為一套稀釋、攪拌及計量濃溶液、固體粉粒（高分子絮凝劑）溶液的自動配制裝置。

工作原理

  固液、液液（絮凝劑）溶液配制過程是通過各個溶液箱逐步處理完成的，溶液箱之間隔開，保證每個溶液箱內的時間和恒定的濃度，避免在混合槽和儲存槽之間產生任何直接通路。系統由PLC自動控制，控制箱與安裝在溶液儲存槽上的液位計相連，一旦液位達到“低位”，觸發電子進水閥打開，同時啟動干投機，干投量的大小與水量均可準確調定，以獲得的濃度。一旦達到“高位”，此循環過程就停止。

特點

l 水平式三槽一體（混合槽、調勻槽、儲存槽）連續式配制，與上下置兩廂式比較，占用空間小、結構牢固、便于操作、保養。水壓要求寬松，不存在因水壓波動造成的水射器無法工作導致藥液溢出，人力成本***低。

l 有粉狀或液態（選配）雙重進料功能設計，可滿足不同需求。

l 有比例調配功能，可依實際需求在一定范圍內任意調整配制所需藥液濃度。

l 配制濃度均勻適中，可減少因人力調配不當造成結粒（塊）現象發生，使得管路或泵堵塞，增加不必要的人員維護費用及藥粉支出費用。

l 干粉料斗及輸送器具有抗凝結加熱保溫功能，可避免藥粉受潮結塊或變質。

l 干粉輸送驅動馬達具有變頻功能，變頻器能夠液晶顯示對應頻率，通過表格可以得到粉末投加量，使干粉進料量與配制濃度得到對應，用戶在此基礎再做小試方可得到所需濃度對應頻率準確值。

l 設備由PLC控制整個配制過程，在正常運行情況下，可完全滿足用戶的連續使用完全溶解得固體溶液。

l 溶液儲存槽中溶熟溶液了可通過加藥泵（選配）與水在線稀釋至所需濃度，通過靜態混合器（選配）得到均勻溶液。

組成部分

1、干粉供料儲存?zhèn)}                 2、干粉抗凝結加熱保溫器

3、干粉輸送機                     4、混合攪拌槽

5、調勻熟化槽                     6、溶液儲存供料槽

 7、電控箱                          8、進水管路配件

 9、藥、液混合器                    10、真空上料機（選配）

絮凝劑制備裝置  的詳細介紹

絮凝劑制備裝置包括
1．干粉投加裝置
干粉進料斗：一只
變頻投加螺旋泵：一只
發熱線圈：溫控范圍40~60攝氏度，一套
藥液混合裝置：SUS304材質,一只

2.槽體
槽體形式：三槽式
材質：SUS304.
槽：藥劑配制,收集定量的來水及高分子絮凝劑干粉.
電磁閥:(220V-50Hz),一只
流量計:一只
低速攪拌器：螺旋槳為2葉，不銹鋼304L材質,一只
第二槽為熟化槽，確保有一定時間給高分子絮凝劑溶液熟化.
低速攪拌器：螺旋槳為2葉，不銹鋼304L材質,一只
第三槽：儲存.
連桿浮球：SUS304材質,一只

4．控制箱
操作原理：低水位停止整套裝置、中水位啟動自來水供應的電磁閥、高水位關閉自來水供應閥并停止干粉進料機.
材質：SUS304
電控組件：LG或同檔
電纜：2或3芯，橡膠或聚氯乙烯外涂層
控制箱為下列項目服務，并可選配PLC自控：
2臺低速攪拌機、1臺3水位連桿浮球、1臺干粉容量進料機、1臺發熱圈（干粉進料機）、1臺投加泵、1臺給水用的電磁閥

特點：
全自動運行，節省人工
藥劑投加量可調，保證處理效果、避免浪費
全不銹鋼殼體、全進口配件，質量可靠，保養簡易，外觀精美

品質保證
SUS304不銹鋼板材，進口水射流切割設備
低速不銹鋼攪拌機
藥液混合器采用不銹鋼一體化制作，溶藥效果
自動控制系統及配件

泡藥機外形尺寸
型號     尺寸(LXBXH)    有效尺寸(LXBXH)
PY3-1000 1730X1180X1790 1680X950X950
PY3-1500 1850X1230X1790 1800X1000X950
PY3-2000 2450X1230X1840 2400X1000X1000
PY3-3000 2490X1450X1990 2440X1220X1150
PY3-6000 3050X1730X2290 3000X1500X1450

備注
料倉：40升的長455，寬330，高610;60升的長455，寬350，高660.
總寬包括閥們及PVC進水管.
目前實際產品總高是：基座+箱體高+電控高.
單位：mm.
