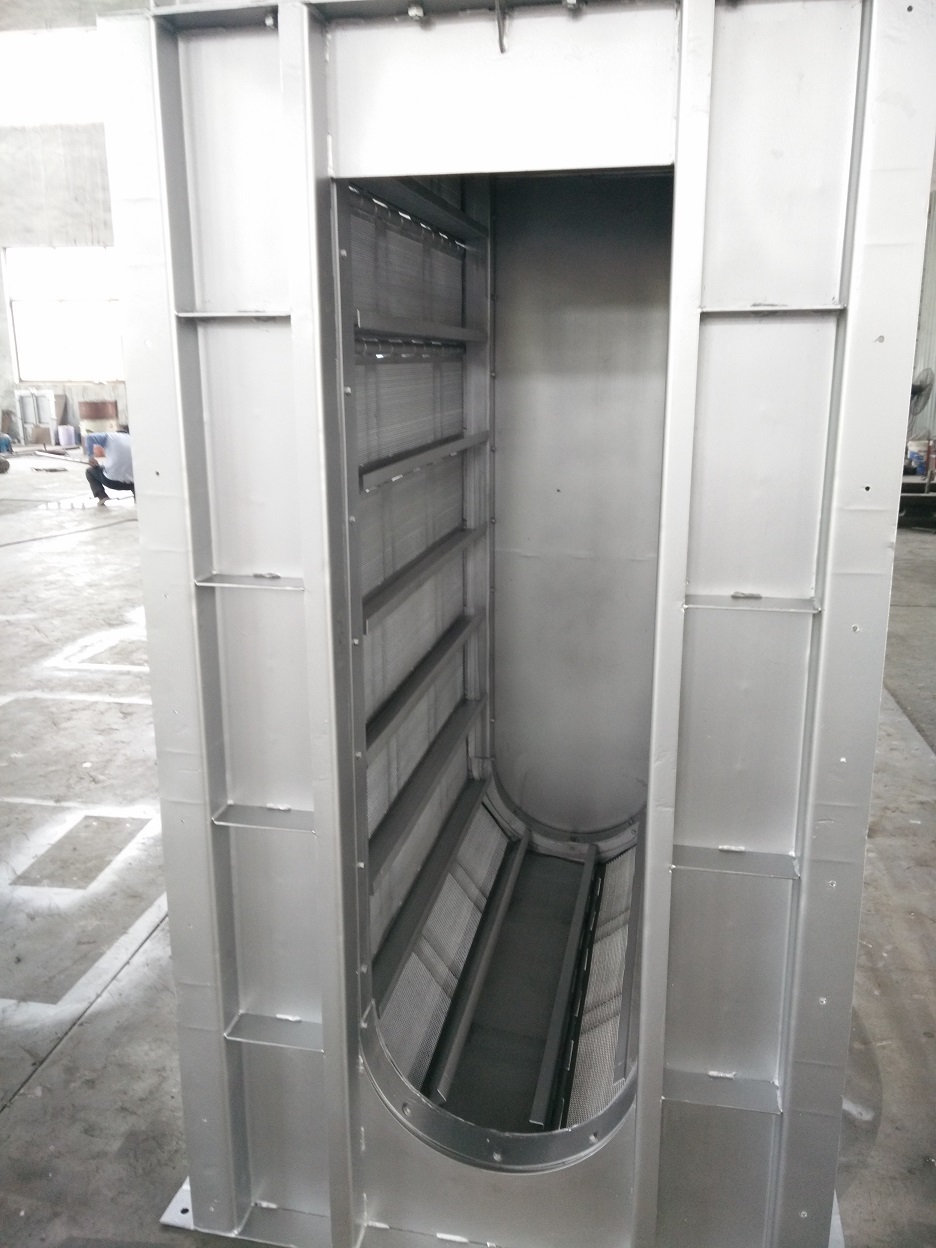

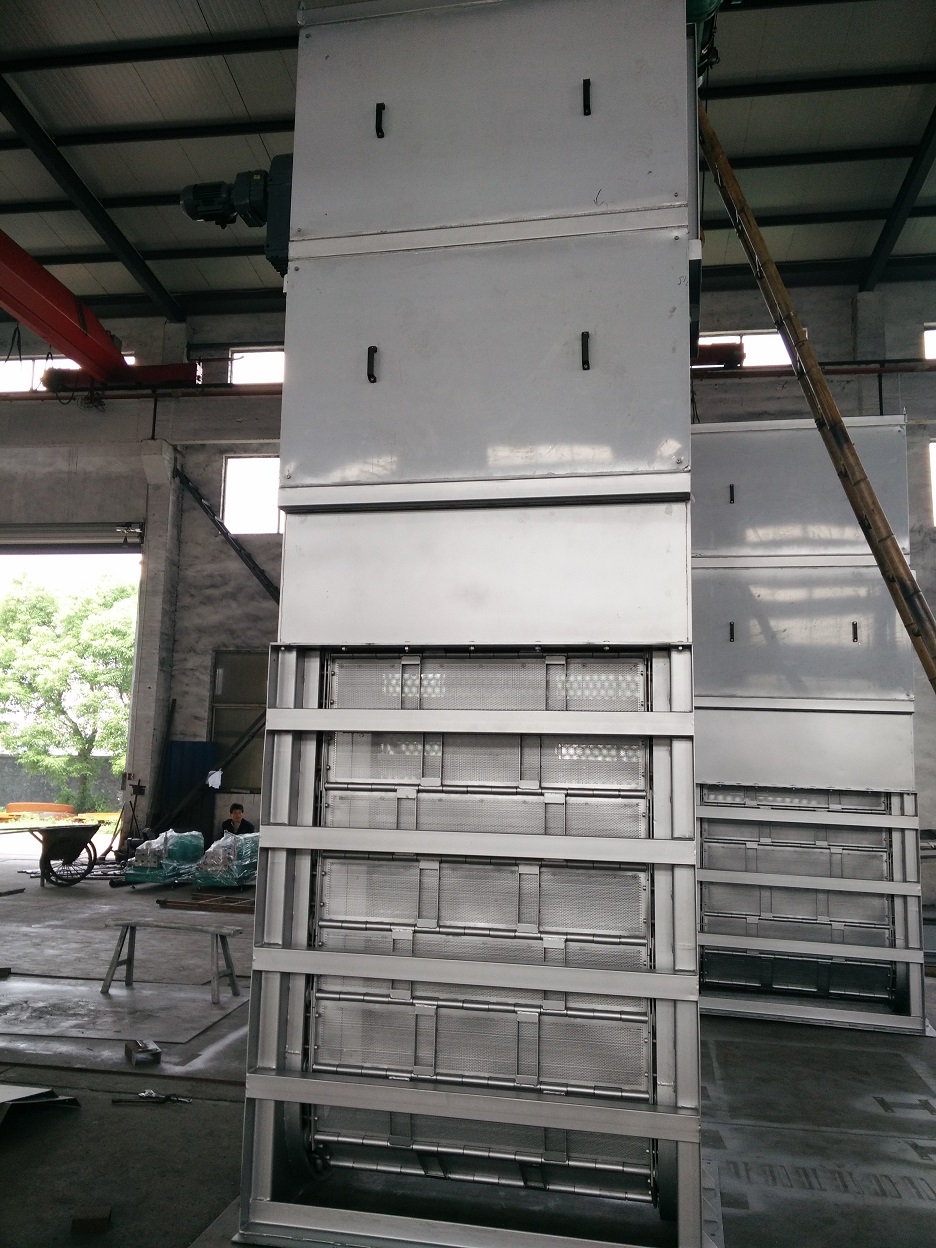

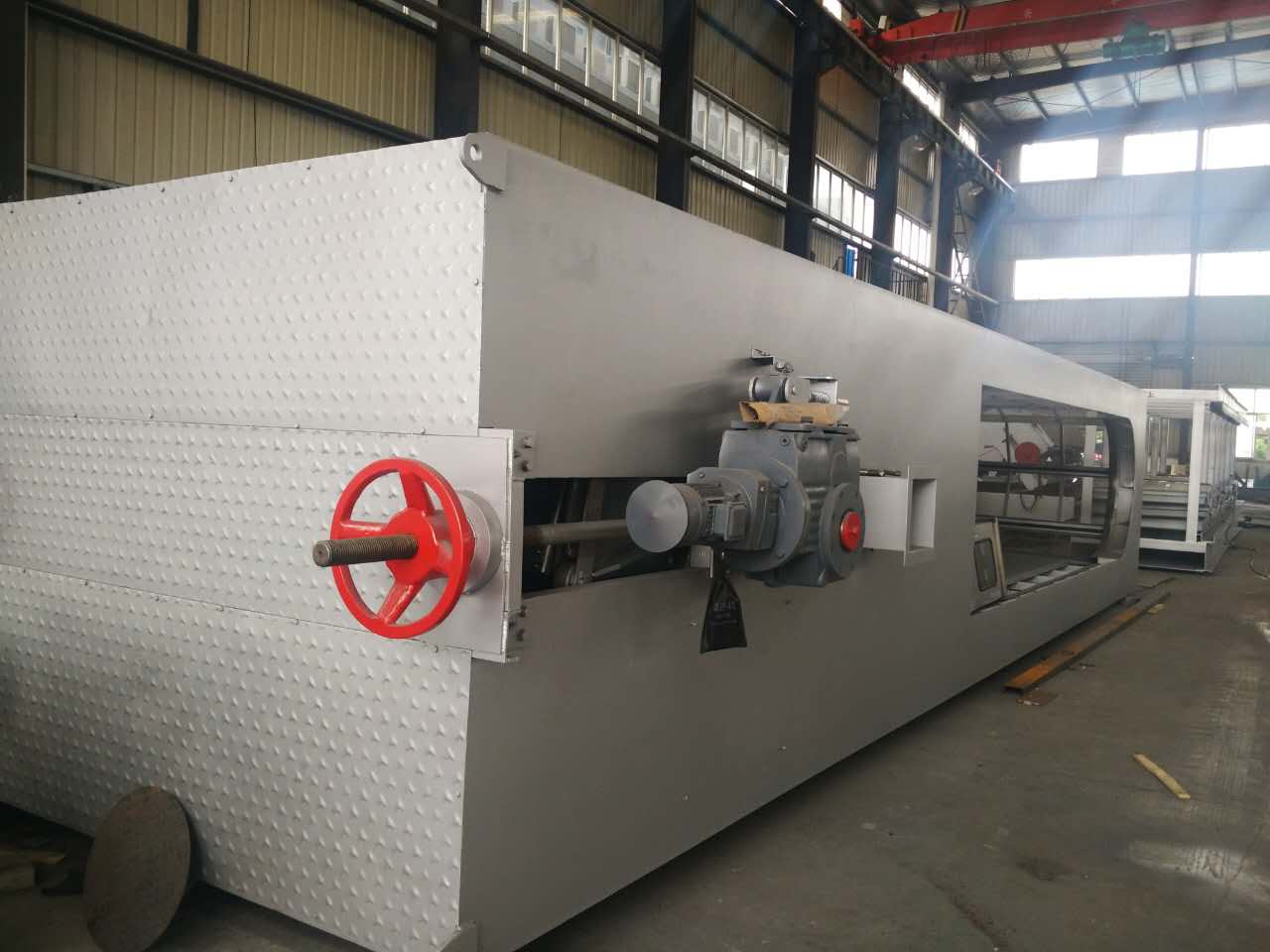

XXNJ-1000內進流網板精細格柵，轉鼓格柵

內進流網板格柵的結構原理及用途分析

用途

CF內進流網板細格柵適用于固液分離工藝中，可廣泛應用于市政污水如新建、改造、水質升級、技術改造、更新?lián)Q代的污水處理廠的預處理工藝和再生水深度處理工藝；工業污水如紡織、造紙等工藝及之淶水預處理工藝。

結構原理

CF自進流網板細格柵自機架、驅動系統、網板系統、反沖洗系統、除渣系統及電控系統六大部分組成。

減速電機驅動鏈輪轉動，鏈輪帶動網板連續回轉；污水從進水口進入格柵，經網板過濾，濾后水流向網板外側，污物被截留在同板內表面，隨著網板連續回轉帶至頂部；反沖洗系統沖洗洗板外側，在沖洗水作用下污物被沖洗到收渣槽，并隨著沖洗水一起流出排污口。

1.機架部分

主體材料選用的是304不銹鋼材質。

2。驅動系統

驅動鏈輪采用PA1010，具有優良的耐磨性和自潤滑性，有較好的剛性、力學強度和介質穩定性，其耐酸堿、耐油性及耐寒性都非常好，保證了在污水環境中的使用。

導軌采用高分子聚乙烯材料，有很好的耐磨性和自潤滑性。

3。網板系統

回轉輪內套為尼龍注塑件，外套為提高耐磨性，采用掛膠處理．自于膠層具有很好的彈性．**延長了其使用壽命，同時保護了導軌表面。

 鏈扳為聚乙烯注塑件，結構設計獨特，在網板回轉過程中能很好的實現與導軌端面的密封，防止污物進入導軌造成濾后水污染和導軌磨損。

 網板是整個網板格柵的核心部件，采用非金屬注塑件，減少了整機的重量，同時模塊化設計有利于網板系統的安裝與檢修。

性能特點

1、去除率高，可有效去除毛發等纖維狀物；

2、反沖洗水將截留在網板上的污物*，不會落入濾后水，避免二次污染；

3、網板采用非金屬注塑件，耐磨損、耐腐蝕；

4、水下不設傳動部件，無需維護，更便于檢修及維護；

5、易磨損件完全標準化，更換方便，操作簡單；

6、運轉平穩，震動輕，噪音小。

技術參數

1、網板寬度：800-3000

2、孔徑：1-6

3、功率（KW）：1.5-4.0

4、適用池深：2-15

5、適用池寬：≥1.5

6、沖洗水壓：≥3.0

7、捕捉率：80-90%

8、單臺處理量（萬噸/天）：4-15

規格參數表
