南京戎光基于大數據的 bim運維管理系統

南京戎光軟件科技有限公司的前身是全軍國防工程智能化技術研究中心軟件部，中心由總參批準成立，是全軍專業從事指揮防護工程及其它防護工程智能化監視、控制和信息化管理系統研究、開發的單位。曾獲得高水平研究成果十多項，其中獲國家科技進步一等獎1項，科技進步一等獎3項，三等獎8項，國家6項，軟件著作權多個。

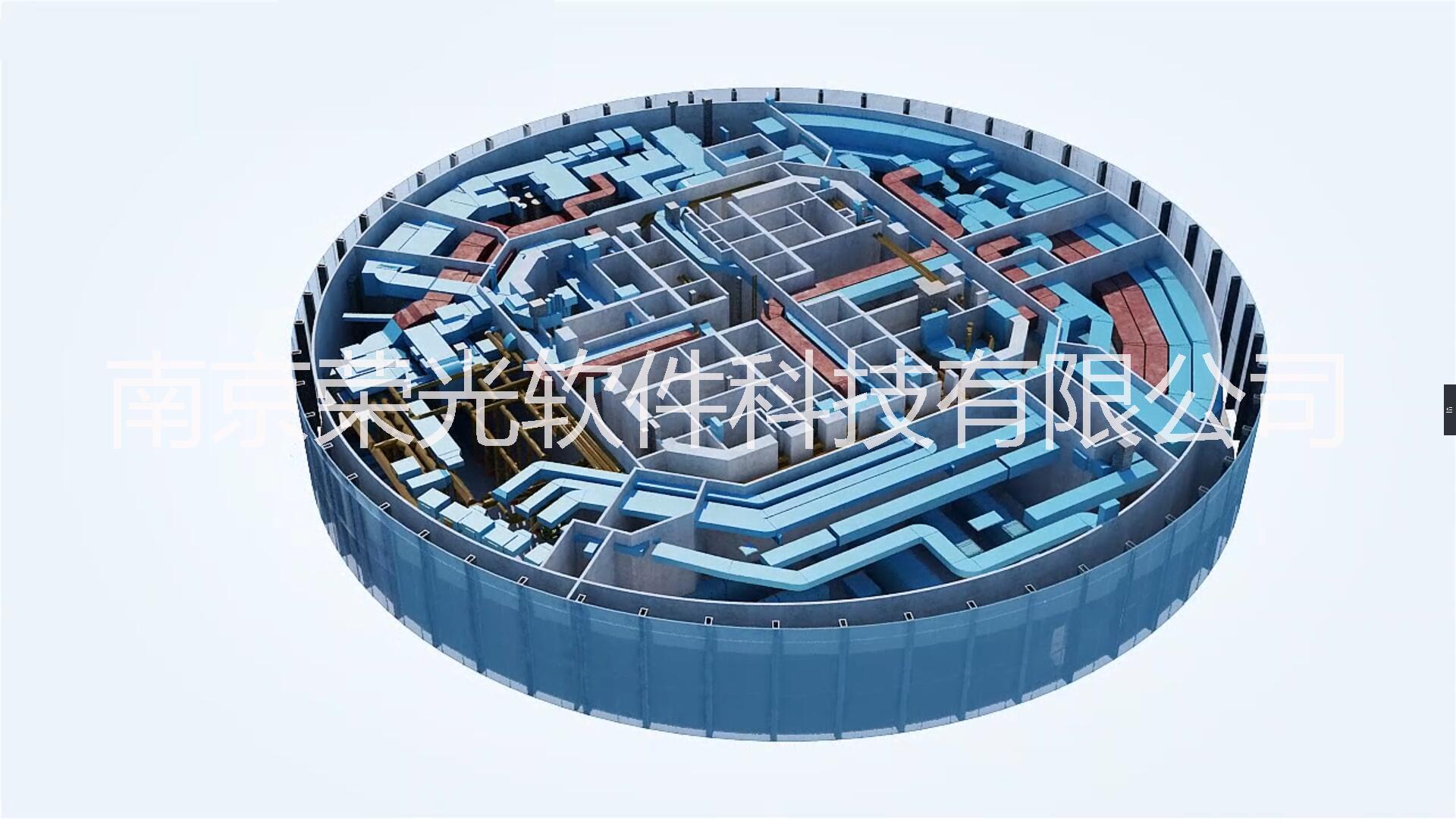

原單位的成員構成了戎光最早的骨干力量，戎光取字“戎”，也寓意不忘老單位的傳統。公司隊伍在原基礎上不斷發展壯大，目前已擁有一批長期專業從事軟件研發的專業人才，具有豐富的項目開發與實施經驗，通過這幾年的研發和項目實施，逐漸形成BIM技術為特色，輔助以移動互聯網、二維碼、VR等其他技術應用，開發出了比如基于BIM的智能建筑運維平臺，BIM云服務平臺等成體系的產品和解決方案。

通過對傳統模塊化數據中心、BIM應用等內容的討論，分析探討BIM技術在數據中心建設項目中的優勢。以某數據中心項目為例，論證基于BIM技術進行數據中心精細化管理的必要性。

1 BIM在數據中心建設行業中的應用

1.1 傳統模塊化數據中心建設行業特點

1)   一體化分布式部署：批量復制、按需擴展、三房歸一

       將UPS&電池房+空調房+IT機房三房合一，形成新型IT機房，在建設過程中提出標準統一、接口統一的新要求。機房建設從整體建設改為模塊級建設之后，由20個模塊構成的數據中心在下單后13周后便實現交付使用，快速的IDC部署能力逐步適應了建筑信息化的發展。

2)   模塊與土建：一次規劃、分期投資、快速部署

       數據中心在建設過程中采用了土建與IT分離、主體與水電同步建設、各模塊按需部署的方式。各模塊組件在采用標準化產品的基礎上預留接口，可以滿足快速生產、快速發貨、快速組裝的要求，大幅度提高ROI，Capex有效降低10%。

3)   模塊內部件與通道結構件：靈活應對未來變化

一般來講，數據中心的生命周期為10-15年，服務器的生命周期為3-5年，隨著服務器配置的改變，對微模塊采用調整內部供配電與制冷配比的方法，提升微模塊使用的靈活性和可用性。

4)   密封通道+冷凍水行級空調：降低PUE至1.5

密封通道的設計可以有效隔離冷熱氣流，實現行級空調就近制冷、就近轉移熱量、迅速局部熱點的功能，從而大大提高制冷效率。通過現場測試，PUE可降低至1.5，OPEX降低了35%-40%。

5)   智能管理架構：單模塊監控與集群監控可提高運維效率

在每個微模塊上部署一個觸摸屏，并與交換機進行連接，從而共同負責該模塊的監控管理。在此基礎上，連接北向SNMP接口，采用基于微模塊的集群管理，使得界面的清晰度得到保障，進而提高運維效率。

1.2 BIM在各階段的應用

1)   協同設計階段

數據中心建設過程中普遍存在參與方專業不同、辦公地點分散、溝通效率低以及圖紙更新不及時等現象。采用BIM技術，設計師可將模型上傳至協同管理平臺，各方基于同一模型進行交流，提交表更模型，從而保證模型統一性；業主方可通過平臺進行監控、瀏覽、批注、變更或發布任務等；各參與方可隨時隨地通過PC或移動端查看圖紙和模型，減少了數據損失和溝通成本，大大提高了非專業人士的參與度。

2)   設計優化階段

為充分滿足機房環境條件的要求，初設階段采用精密空調機，其獨具送風量大、換氣次數高（30～60次/t）、可以使機房內形成整體氣流循環、所有的設備冷卻均衡等優點，這些是普通空調所不具備的。

但精密系統管徑較大（主管道DN150~DN250），會使走廊空間緊張，此時則可采用地板下走管方案（見圖1），設計過程中與土建裝修進行積極的溝通協同，預留足夠的地板空間。各專業在設計過程中通過三維模型進行協同設計、驗證，實現了信息無損交流，發現問題及時解決，以得到設計方案。

圖1 地下走管方案示例

3)   出圖

通過前期準備以及二維模型統一表達，實現了三維立體模型與二維平面圖紙的相互轉化。各工藝管線、機房設備平面圖以及相關節點圖、機電安裝土建預留和預埋條件要求圖、管線密集部位管線布置詳圖，均可生成相應圖紙；模型變更剖面圖、大樣圖均可實現自動更新，大幅度提高工作效率。

2 BIM在數據中心建設行業的優勢

通過BIM技術在綜合數字環境中對信息進行持續更新，可實時訪問信息數據，方便各參與方及時地了解項目。數據中心在設計、施工和管理過程中產生的數據能夠加快決策進度、提高決策質量，起到提高質量、增加收益的效果。

2.1 快速算量，精度提升

       建立BIM數據庫之后，與5D數據庫進行關聯，可提高工程量計算的準確性性，保證施工預算的精度與效率。BIM數據庫達到構件級的數據粒度，通過提供滿足項目各參與方所需的數據，可以有效地提高施工管理效率。

2.2 虛擬施工，有效協同

在三維可視化的基礎上添加時間維度，通過模擬施工實現施工計劃與實際進度的直觀對比。通過有效協同，便于各參與方充分了解項目的整體情況。BIM技術結合施工方案模擬、視頻監測，可降低施工過程中的返工率和整改率，避免安全隱患，保證建筑質量。

2.3 碰撞檢查，減少返工

在設計階段利用BIM技術進行三維可視化設計，通過碰撞檢查完成對工程設計方案、凈空設計方案、管線排布方案的優化（見圖2），利用優化后的方案進行施工交底，減少了施工階段的錯誤，降低了返工可能性，在避免損失的同時有效提高了施工質量以及與業主溝通的效率。

圖2 碰撞檢測示例圖

2.4 沖突調用，決策支持

BIM數據庫中的基礎數據可供各管理部門進行協同共享，數據的可計量性為工程提供了數據支持。按照構件類型、時空維度等對工程量信息進行匯總、拆分、分析對比，通過保證工程基礎數據實時性、準確性，為決策者提供工程造價項目群及進度款管理決策依據。

3 BIM在數據中心建設行業中的應用案例

3.1工程概況

某數據中心項目包括機房封閉冷通道系統、封閉冷通道組件、消防組件、末端配電組件、冷通道輔件與制冷系統的行級精密空調、行政空調及ATS配電柜、市電配電柜、UPS輸入/輸出柜、UPS、電池、精密配電柜及布線列頭柜等設備組件。

3.2 應用BIM技術的必要性

BIM模型可以與節能設計、能效測評、日照分析、采光分析、暖通負荷、通風模擬及噪聲分析等軟件相關聯，利用模型共享技術、國內主流施工圖設計圖檔，創建綠色建筑BIM模型，實現一模多算。通過GBXML接口輸出給其他建筑分析軟件，實現信息模型廣泛的復用價值。

1)   自然采光模擬

分析相關設計方案的室內自然采光效果，通過調整建筑布局、飾面材料、圍護結構的可見光透射比等，改善室內自然采光效果，調整室內布局布置等。

2)   室內自然通風模擬

對不同設計方案進行分析，在改善室內流場分布情況的同時調整通風口位置、尺寸、布局等，對室內氣流進行引導，組織有效的通風換氣（見圖3）。

圖3 室內自然通風模擬示例

3)   建筑初步能耗分析

使用BIM模型進行建筑初步能耗分析，對后期運維管理提前做出預判與調整。

3.3 基于BIM的VR運維管理的應用

基于VR虛擬現實技術的運維管理系統是一種以虛擬模型表征設備實體、以辨識度高的符號表征抽象數據，遵循人機交互規律、界面友好、操作便捷的管理系統。其直觀形象的特性減輕了管理人員的認知負荷，使其將更多的注意力集中到問題區域，提高管理效率。

1)   基于VR的運維管理系統方案設計

根據數據中心各項管理內容的特點，本系統可分為門禁系統、設備檢測、環境檢測、消防檢測。設備檢測包括UPS、補燃機、配電柜和燃發機（見圖4）。環境檢測包括溫濕度、冷水機和空調。架構設計以簡潔、縮短用戶查找命令時間為原則。

圖4 基于VR的運維管理系統框架圖

2)   基于VR的運維管理系統可視化設計

為使用戶從繁雜的數據中迅速找到特征數據，本系統通過對抽象數據具象進行設計實現了數據可視化。設計過程從兩個維度進行考量，一方面是對具象物高度的文化認同，另一方面是保證具象物在大場景的辨識度。如門禁系統以旋轉的人物表征不同數據單元內的活動人員，UPS管理模塊中分別以半圓儀表盤及活動的指針表征電壓及電流；環境監測下的溫/濕度管理模塊利用人對于顏色的突出感知力，將溫/濕度進行顏色區分，紅色示意過熱，藍色示意過冷，使數據直觀形象。

3)   交互界面的實現

在運維管理系統中，交互是解決各個管理模塊的手段。本系統在交互界面的基礎上對各個控制模塊進行事件，這些事件只在外部進行配置，然后關聯各自場景，進而實現管理模塊的調用。其中不同按鈕事件相互排斥，對響應場景有著明確的關聯。以消防聯動為例，“消防監測”按鈕按下的同時發出事件，銷毀其他各項響應場景，消防場景演示某處火情，觸發報警及滅火裝置完成一系列演示。

4 結束語

BIM 是數據中心實現精細化管理急需掌握的技術。在現階段，數據中心建設中應用BIM技術較少，存在較多的不足和缺陷。但隨著BIM技術在數據中心項目中的逐步應用，兩者的結合將逐步趨于完善。
