    HL線切割控制卡介紹數控線切割機是加工各種精密的形狀復雜的金屬模具的專 用機床，可加工各種硬度的金屬材料，而且材料淬硬后對其切割狀態更有利，適宜用它對模具作最后工序的加工，以減少淬火變形和表面氧化影響尺寸精度。

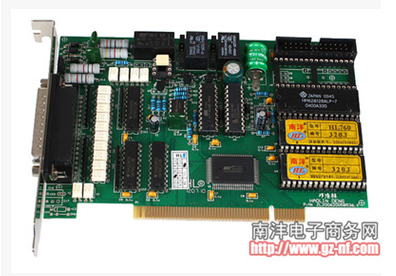

    本控制系統采用專門設計的數字控制硬件插卡，配備INTEL486/PENTIUM 586電腦，硬件插卡帶有接口電路、變頻、和高頻控制開關，具有元件少，接插件少，可靠性高等特點。
    控制器系統軟件全中文提示；可一邊加工, 一邊進行程序編輯或模擬加工；可同時控制多達四部機床做不同的工作；采用大規模CMOS存儲器（62256/628128）來實現停電保護；系統接入客戶的網絡系統,可在網絡系統中進行數據交換和監視各加工進程。
主要技術參數：
1. 開機操作簡化：系統參數設置可永 久保留，操作簡單易學；
2. 永 久保留內存數據：系統附有可自動充電之隔電池供存儲器停電狀態所需，完善的斷電保護功能，如加工過程中突然斷電，復電后即可繼續加工；
3. 圖形顯示加工進程，并顯示相對坐標X、Y，J和絕 對坐標X、Y、U、V等變化數值；
4. 錐度加工應用了四軸/五軸聯動的技術，上下異形和簡單輸入角度兩種錐度加工方式，使錐度加工變得快捷、容易。
5. 導輪切點補償，包括了U軸和V軸，使大錐度切割的精度大大優于同類軟件。
6．可對基準面和絲架距作精 確的校正計算，使錐度加工的精度得到保證，并且容易操作。
7．可將AUTOCAD的DXF格式及ISO G格式作數據轉換。
8．可在一臺電腦上同時控制多達四部機床做不同的工作，并可脫機一邊加工，一邊編程。
9. 加工參數設置包括：3B補償，加工比例，坐標變換，循環加工和步進速度調節等，坐標變換有旋轉、鏡象等八種；
10. 機床加工工時自動累積，方便對機床使用的管理；
11. 可隨時設置（或取消）加工完當段結束時的暫停標志；
12. 對某組加工指令（在任意區間內選?。┰O定循環加工2～255次；
13. 可由任意段開始加工，和到任意段結束，以及正/逆向加工；
14. 模擬加工可快速檢查程序的終點坐標結果，及預先檢查加工過程；
15. 暫停、結束、短路自動回退和長時間短路（1分鐘）報警；
16. 加工插補運算圓弧半徑至2000米
