進相器維修MPCP系列進相器控制板

一、概述

M系列靜止式無環流進相器控制板是本公司專為大中型繞線式異步電動機設計開發的無功功率就地補償裝置集成電路板。控制板一套三塊，一塊主控板（主板），兩塊驅動板（觸發板）。安裝順序是主控板在中間，兩塊驅動板安裝在主控板兩邊 ，驅動板左右可以互換；安裝方式：插件式，便于更換！我公司生產的M系列靜止式無環流進相器控制板經常配套襄陽（襄樊）進相器 廠家，可以與萬洲、追日、天工、大力、中科、中盛、大禹等公司生產的進相器主控板更換維修。

二、型號說明

三、設計原理

在傳統的可控硅整流裝置中，其觸發電路大都以電壓方法調節導通角α角度，對以分離元件及集成電路為主的觸發電路，這種方法較易實現，但這種觸發器的性能卻不盡人意，如電路復雜、調試難度大、脈沖均勻度不好等。為改善以上問題，采用單片機來實現。M系列靜止式無環流進相器控制板采用ATMEL公司生產的簡裝形單片機AT89C2051來實現。

89C2051主要特點是采用Flash存儲器技術，降低了制造成本，其軟件、硬件與MCS-51完全兼容。89C2051片內含有2K字節的Flash程序存儲器，128字節的片內RAM。允許工作的時鐘為0—24MHz。89C2051不允許構造外部總線來擴充程序/數據存儲器，所以它不需要ALE、PSEN、RA、WR一類的引腳。89C2051共有20個引腳，它只繼承了8031最重要的引腳，體積小巧。具體的引腳圖如圖1所示。

單片機電路圖如圖2所示。

A、B、C相的電流信號經電流互感器TA1、TA2、TA3檢測后，經過信號調理電路、邏輯變換電路后，從89C2051的P3.4、P3.3、P3.2輸入，經單片機處理后，從P1.4、P1.3、P1.2輸出。輸出的電壓信號分別經過一個電壓比較器再輸出。舉A相輸出來說明它的工作原理。先來看A相輸出電路圖如圖3所示。

'U!W_x001D_P#f8bs

h/w0從圖3可以看到，LM324的同相電壓輸入端（12腳）為A相電壓輸入，反相電壓輸入端（13腳）的電壓為15/（10+2）*2=2.5V。當A相電壓輸出大于2.5V時，LM324的輸出端（14腳）輸出高電平，反之，則輸出低電平。所以LM324的輸出端輸出的為方波信號，它驅動發光二極管L1明暗交替，一閃一閃。同理，B相、C相也一樣。電子園51單片機學習網;M5AE2W_x001D_R&y'qT

y`4{+wc U v_x001D_T P0單片機的9腳（P3.5）用來處理熱故障，溫度開關信號從YZ11接入，沒有熱故障時，L5一直亮著，出現熱故障時，P3.5輸出高電平，L5滅。這時提醒用戶需要處理這個故障。

%t:]|c+A8Nm |0軟件是系統的靈魂，沒有軟件，系統就不能正常運行，所以系統軟件設計在整個系統中占有重要的地位。軟件設計的好壞將關系著整個系統的好壞，軟件的優劣也關系到硬件各部分能否協調工作。因此，對一個系統來說，軟件設計是很重要的部分。

K_x0019_`.`j[]9Knc0在控制系統中，由于作為控制對象的交流繞線式電機的轉子電流是對稱的，所以，只需要檢測任意一相電流的頻率（在程序中變換成半周期的時間進行處理），與設定值進行比較，計算偏差和偏差變化，并確定在控制規則表中對應的位置以及應該采取何種控制決策。

7` g"qEE {M[-{!J0主程序具體的流程圖如圖4所示。

K(Z-V_x0010_D_x001D_b_x0016_VI*y

O0子程序設計主要包含根據控制規則表確定延時時間，且延時后輸出。具體流程圖如圖5所示。電子園51單片機學習網`!r+mmJ j

電子園51單片機學習網

Nm s$gy_x001D_hCj

其中判斷何種工況的程序?yàn)椋?/span>電子園51單片機學習網~*U W a"|N'N

3_ O0e XI0if (200<e<=250)電子園51單片機學習網 \%l-g5DA+a^G

電子園51單片機學習網_x0016_i(uf V I

   CL="9";

v

Dx6u D-Ju0 電子園51單片機學習網3p'u0vz_x0012_v!T H7NRX

else if (150<e<=200)電子園51單片機學習網k&@"M^;m!s

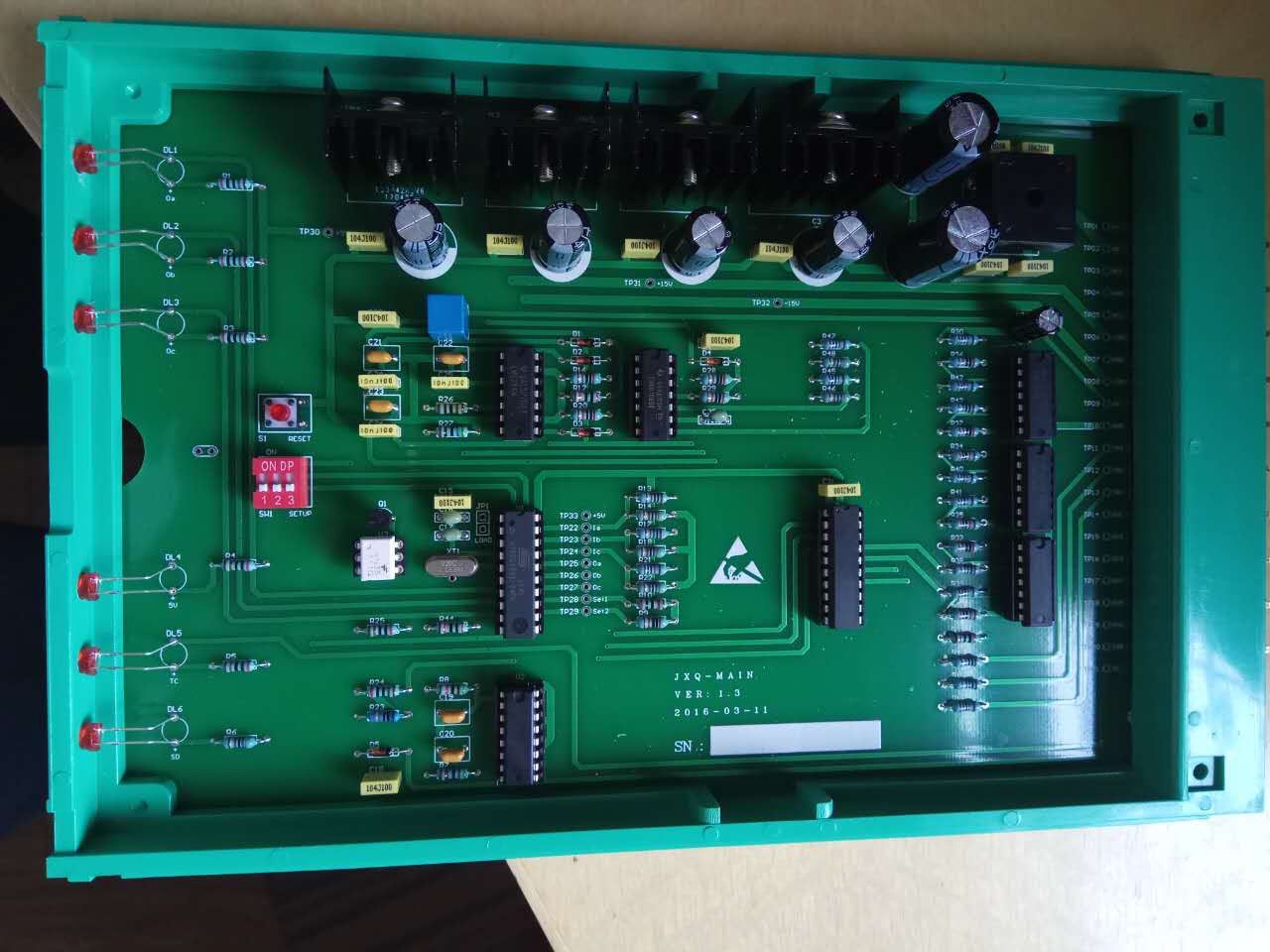

四、版本實物圖

1、第二代在產控制板（M-ZYF-1.0-090415）

①L1、L2、L3不是循環顯示，若有某一個指示燈一直不亮或一直亮著。
a、把主板上的四位撥碼開關全部撥到“ON”的位置，接通電源，此時顯示正常，則需更換IC210；若仍不正常，則需更換IC211。換好后，撥碼開關一定要撥回到原來的位置。
b、若進行a步檢修更換后仍不正常，則說明電流傳感器損壞：
L1——對應TA1
L2——對應TA2
L3——對應TA3
哪一個燈不正常，即更換相對應的傳感器。
② L1、L2、L3均不周期性地閃亮，而其它各燈均正常。
a、把主板上的四位撥碼開關全部撥到“ON”的位置，接通電源，此時顯示正常，則需更換IC210；若仍然不正常，則需更換IC211。
b、若進行a步后仍然不正常，則須更換IC205或IC207。
③ L4、L7、L8有一個不亮，則表明電源有問題，須更換相應的7805、7905或7915。
④ 若L1、L2、L3正常而L6滅，則更換IC207或IC209（4N35）。

注明：客戶需要第二代控制板時請?zhí)峁╇妱?dòng)機功率大?。?/span>

2、第三代在產控制板（M-ZJ-1.1C-110323）

1、指示燈：

L1，L2，L3：轉子電流信號，正常工作狀態下三個指示燈有規律地循環閃爍。

L4：主控板5V工作電源指示。

L5：外部故障指示：無故障時燈亮，有故障時燈滅。

L6：允許進相指示：燈亮?xí)r允許進相，燈滅時禁止進相。

2、電位器RP1：

RP1用來調節同步相移角度。

3、撥碼開關SW1：

P1：強制禁止進相位：正常工作時撥在“OFF”位（下），撥在“ＯＮ”位時為禁止進相。

P2，P3，P4：全部撥在“ON”位時為自檢測狀態，僅在測試設備時用；工作時全部撥在“OFF”位。

注明：第三代控制板實在第二代控制板基礎上優化，系統更穩定,無需提供電動機功率大?。?/span>

3、驅動板(副板，觸發板）

① 一個板子上有部分燈亮，則說明有一個2004壞，應換。
② 一個板子上全部燈不亮，則須更換555。
C、若三塊板上的指示燈均不正常，則首先應把兩塊驅動板上的555都換掉。
注：① 檢修進相器控制板時，能把U與105斷開。
② 嚴禁隨意帶電插拔進相器控制板。因檢修而要插、拔進相器控制板時，應在退相后關斷進相器內的控制板電壓空氣開關（不影響主電機工作），嚴禁帶電操作。而且插入時不得用力過大、過猛，以免損壞插針。
③ 非專業人員，請勿隨意檢修進相器控制板。
④ 定時用壓縮空氣吹凈機內的積塵。

注明：第三代與第二代控制板驅動板通用。
