物聯網數據傳輸終端工業級3G路由器銳谷智聯R9380E

R9380E EVDO ROUTER

技術規范

R9380E   EVDO  Router是一種物聯網無線通信工業路由器，利用公用4G網絡為用戶提供無線長距離數據傳輸功能。



該產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供5個RS232（或RS485/RS422）、4個以太網LAN，1個以太網WAN，1個光纖接口，可同時連接串口設備、以太網設備，實現數據透明傳輸和路由功能。



該產品已廣泛應用于物聯網產業鏈中的M2M行業，如智能電網、智能交通、智能家居、金融、移動終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。



工業級應用設計

u  采用高性能工業級無線模塊

u  采用高性能工業級32位通信處理器

u  支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式（僅特殊版本支持）

u  采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用

u  寬電源輸入（DC 7~35V）

穩定可靠

u  WDT看門狗設計，保證系統穩定

u  采用完備的防掉線機制，保證數據終端永遠在線

u  以太網接口內置1.5KV電磁隔離保護

u  RS232/RS485/RS422接口內置15KV ESD保護

u  SIM/UIM卡接口內置15KV ESD保護

u  電源接口內置反相保護和過壓保護

u  天線接口防雷保護（可選）

標準易用

（一）RS232 /RS485接口特點

u  提供標準RS232和RS485（或RS422）接口，可直接連接串口設備

u  智能型數據終端，上電即可進入數據傳輸狀態

u  提供功能強大的中心管理軟件，方便設備管理（可選）

u  使用方便，靈活，多種工作模式選擇

u  方便的系統配置和維護接口

u  支持串口軟件升級和遠程維護

（二）RJ45接口特點

u  以太網接口，可直接連接串口設備和以太網設備

u  提供標準有線WAN口（可選，支持標準PPPOE協議），可直接連接ADSL設備

u  智能型數據終端，上電即可進入數據傳輸狀態

u  提供功能強大的中心管理軟件，方便設備管理（可選）

使用方便，靈活，多種工作模式選擇方便的系統配置和維護接口（包括本地和遠端WEB和CLI方式）

功能強大

（一）RS232 /RS485接口功能

u  支持TCP server功能，可同時支持4個TCP連接（可選）

支持雙數據中心備份傳輸及多數據中心

u  TCP連接（可選）

u  支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心）

u  支持多種上下線觸發模式，包括、電話振鈴、串口數據觸發上下線模式

u  支持根據域名和IP地址訪問中心

u  內嵌標準的TCP/IP協議棧，支持透明數據傳輸

u  支持APN/VPDN

（二）RJ45接口功能

u  支持多種WAN連接方式，包括靜態IP,DHCP，L2TP ，PPTP，PPPOE，3G/HSPA+/4G。

u  支持3G/4G和有線WAN雙鏈路智能切換備份功能（可選）

u  支持 client（PPTP，L2TP，OPEN，IPSEC 和 GRE）（注：僅版支持）

u  支持 sever（PPTP，L2TP，OPEN，IPSEC 和 GRE）（注：僅版支持）

u  支持遠程管理，SYSLOG、SNMP、TELNET、SSHD，HTTPS等功能

u  支持本地和遠程在線升級，導入導出配置文件。

u  支持NTP，內置RTC。

u  支持國內外多種DDNS。

u  支持VLAN，MAC地址克隆，PPPoE服務器。

u  支持多種上下線觸發模式，包括、電話振鈴、串口數據、網絡數據觸發上下線模式

u  支持APN/VPDN

u  支持多路DHCP server及DHCP client，DHCP捆綁MAC地址，DDNS，防火墻，NAT，DMZ主機，QoS，流量統計,實時顯示數據傳輸速率等功能

u  支持TCP/IP、UDP、FTP、HTTP等多種網絡協議

u  支持SPI防火墻，穿越，訪問控制，URL過濾等功能。

u  定時重啟等功能





無線參數

項  目	內   容
無線模塊	工業級無線模塊
標準及頻段	支持 CDMA2000 1X/EV-DO Rev. A，同時向下兼容 CDMA2000 1X 網絡，450MHz單頻 支持IS-95和CDMA2000 1X 支持 800M 和 1900MHz 雙頻
理論帶寬	1x 153.6Kbps both DL and UL EVDO DL 3.1MKbps  UL 1.8Mkbps
發射功率	<24dBm
接收靈敏度	<-109dBm



硬件系統

項  目	內   容
CPU	工業級32位通信處理器
FLASH	128MB（可擴展512MB）
RAM	512MB

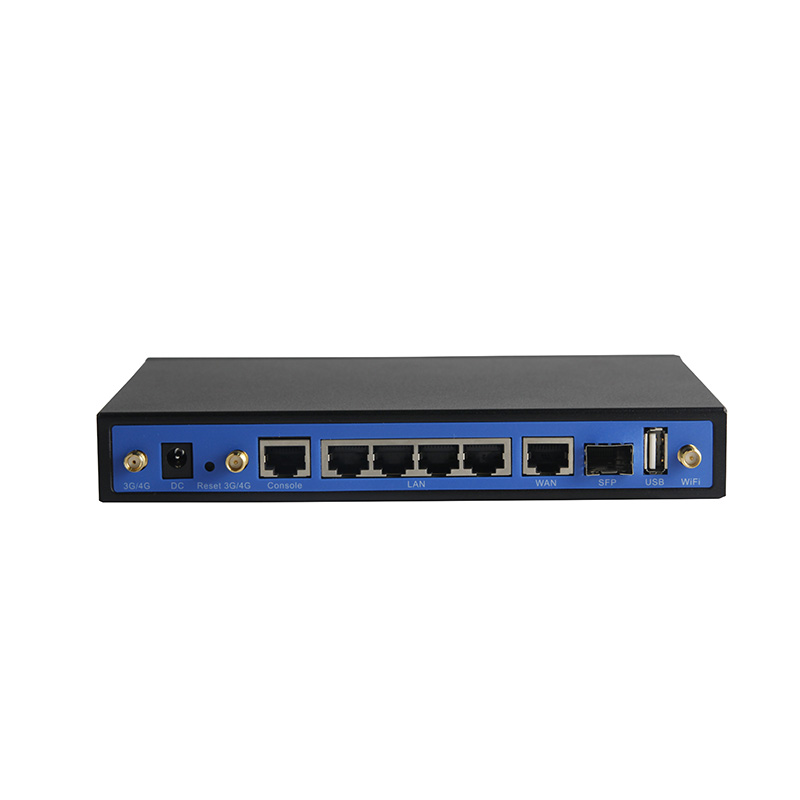

接口類型

項  目	內   容
LAN接口	4個10/100M以太網口（RJ45插座），自適應/X，內置1.5KV電磁隔離保護
WAN接口	1個10/100M以太網口（RJ45插座），自適應/X，內置1.5KV電磁隔離保護
SFP接口	1個 光纖接口
串口	5個RS232串口（或RS422/RS485），內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、2位 校驗：無校驗、偶校驗、奇校驗 串口速率：300~115200bits/s

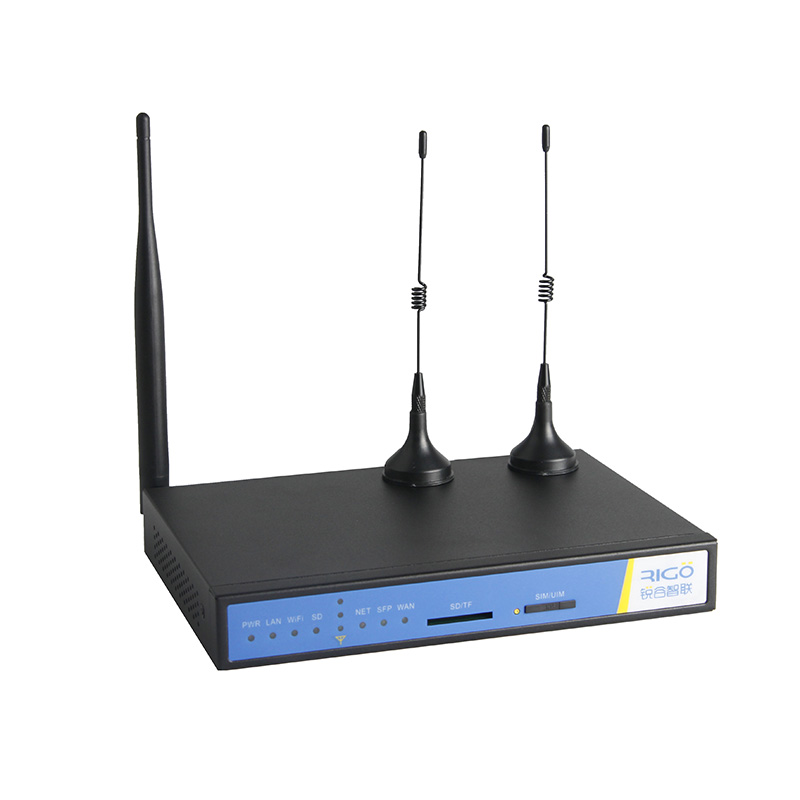

指示燈	具有“PWR”、“LAN”、“WiFi”、“SD”、“信號燈”、“NET”、“SFP”、“WAN”
天線接口	ANT1 ：標準SMA陰頭天線接口，特性阻抗50歐 ANT2：標準SMA陰頭天線接口，特性阻抗50歐（可選）
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
電源接口	標準的3芯火車頭電源插座，內置電源反相保護和過壓保護
Reset復位按鈕	通過此按鈕，可將ROUTER的參數配置恢復為出廠值
Console接口	RJ45插座，接口定義內置RS232、RS485接口可選

供電

項  目	內   容
標準電源	DC 12V/1A
供電范圍	DC 6~35V
工作電流	180mA~500mA (測試條件12V電壓)/通信電流230mA





物理特性

項  目	內   容
外殼	金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用
外形尺寸	194.6x135.0x28.5 mm (不包括天線和安裝件)
重量	735g



其它參數

項  目	內   容
工作溫度	-25~+65?C（-13~+150℉）
擴展工作溫度	-30~+75?C（-22~+167℉）
儲存溫度	-40~+85?C（-40~+185℉）
相對濕度	95%(無凝結)
