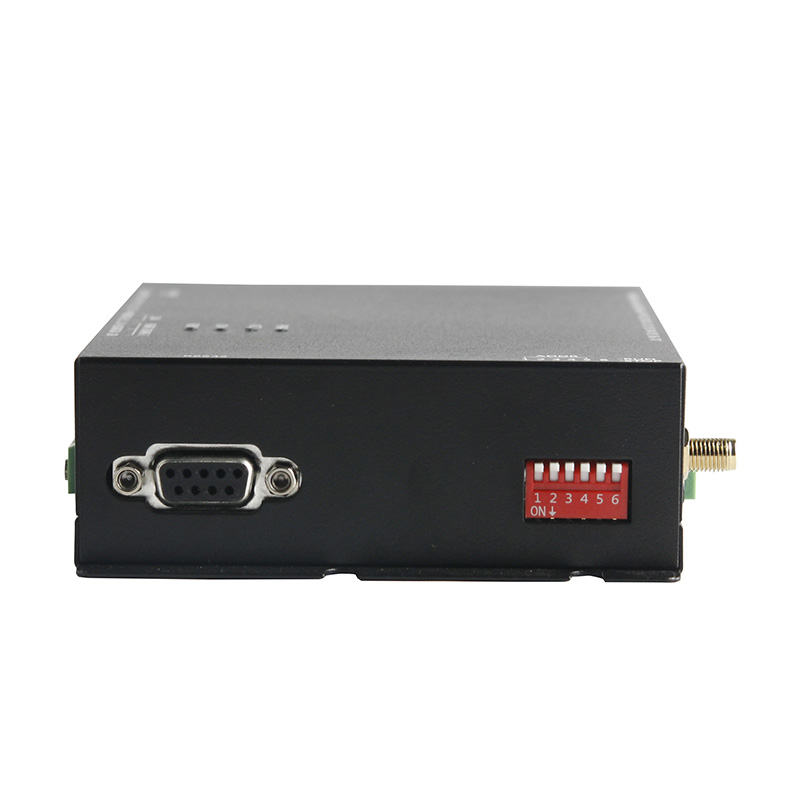

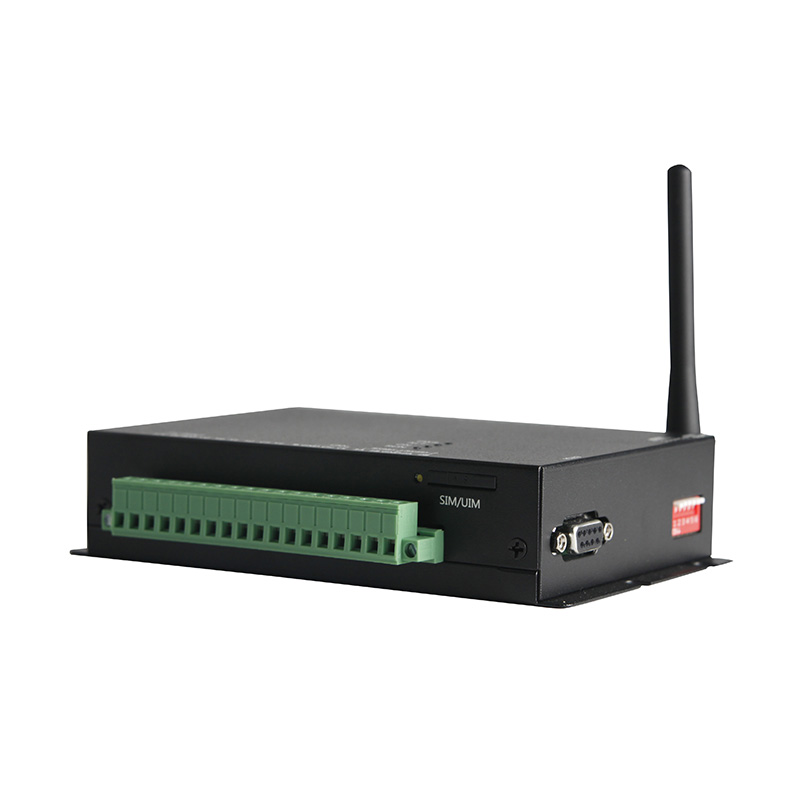

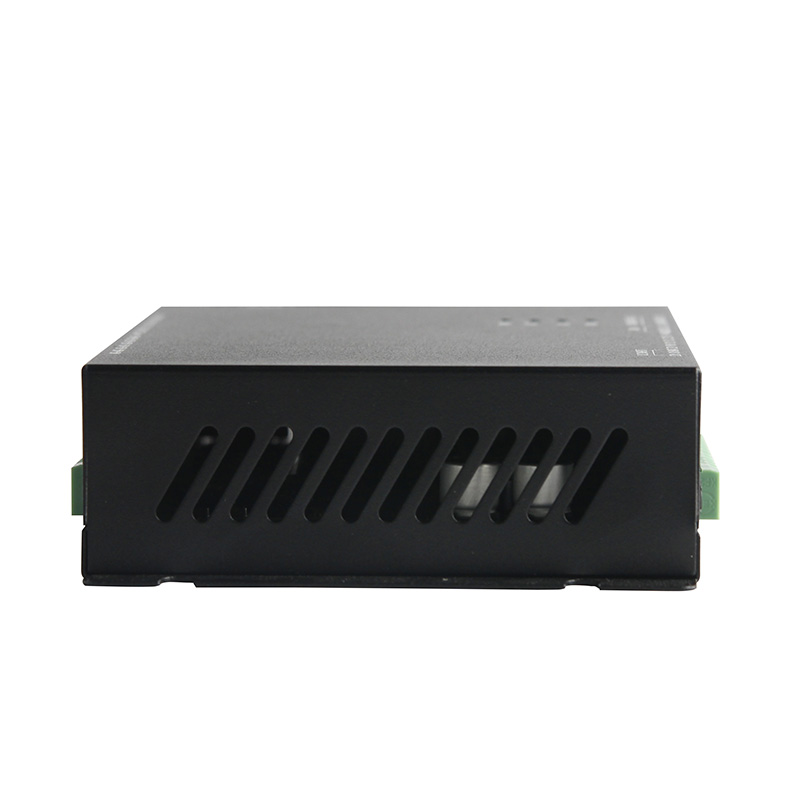

RT9100G GPRS RTU
技術規范
RT9100G GPRS RTU是一種物聯網遠程測控終端，為滿足市場需求自主研發的集數據采集、遠程控制與無線通信功能為一體的工業級無線終端控制產品，利用公用GPRS網絡為用戶提供無線長距離數據采集和傳輸功能。
該產品采用高性能的工業級16/32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，集成了模擬信號采集，開關量輸出，脈沖計數，串口通信等功能，同時提供RS232串行接口、RS485和CAN總線接口，可直接連接串口設備，實現數據采集傳輸功能。
該產品已廣泛應用于物聯網產業鏈中的M2M行業，如智能電網、智能交通、智能家居、金融、移動終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。
工業級應用設計
u 采用高性能工業級無線模塊
u 采用高性能工業級16/32位通信處理器
u 采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用
u 寬電源輸入（DC 6~35V）
穩定可靠
u WDT看門狗設計，保證系統穩定
u 采用完備的防掉線機制，保證數據終端永遠在線
u RS232/RS485/RS422接口內置15KV ESD保護
u SIM/UIM卡接口內置15KV ESD保護
u 電源接口內置反相保護和過壓保護
u 天線接口防雷保護（可選）
功能強大
u 支持1路CAN總線接口
u 支持2路485總線接口
u 支持4路繼電器輸出（3路可選帶5V隔離電源驅動輸出）
u 支持4路差分模擬采集接口
u 支持8路單端數字采集接口
u 支持TCP server功能，可同時支持4個TCP連接（可選）
u 支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心）
u 支持多種上下線觸發模式，包括、電話振鈴、串口數據觸發上下線模式
u 支持根據域名和IP地址訪問中心
u 內嵌標準的TCP/IP協議棧，支持透明數據傳輸
u 支持APN/VPDN
指示燈說明：
u PWR：電源指示燈(上電時亮)
u ACT: 通訊指示燈(通訊時閃爍)
u ON:蜂窩網絡（2G/3G/4G）接入網絡，并遙測終端與服務器通信正常。
u RUN：運行指示燈（運行時亮/停止時滅）
產品規格
無線參數
| 項目參數 | 內容 |
| 無線模塊 | 工業級無線模塊 |
| 標準及頻段 | 支持EGSm900/GSM1800MHz雙頻，可選GSM850/900/1800/1900MHz四頻 支持GSM phase 2/2+ 支持GPRS class 10，可選class 12 |
| 理論帶寬 | 85.6Kbps |
| 發射功率 | GSM850/900：<33dBm GSM1800/1900：<30dBm |
| 接收靈敏度 | <-107dBm |
電源規格
| 項目參數 |
|
| 輸入電壓 | DC6~35V -15%~+20% |
| 允許瞬間斷電時間 | 10ms 以內 |
| 瞬間電涌 | 20A，24VDC |
| 額定輸入功率 | 10VA() |
| 電源保險絲 | 24V ,1.5A自恢復 |
| 電源保護 | 直流輸入電源極性反接、過壓保護 |
產品環境規格
| 項 目 | 環境規格 |
| 溫度/濕度 | 工作溫度：-25~+65 ℃ 擴展工作溫度：-40~+80 ℃ 儲存溫度：-40~+85 ℃ 濕度：5~95%RH，無凝露 |
開關量輸入（DI）規格
| 項目 |
|
| 電源輸入 | 遙測終端主機內部供電：直流電源（SINK 或 SOURCE）5.3mA@24VDC |
| 動作驅動 | ON：3.5mA 以上 OFF：1.5mA 以下 |
| 輸入阻抗 | 約 4.3KΩ |
| 輸入電流 | 6.3mA |
| 輸入響應時間 | 默認 6.4ms，可配置為 0.8~51.2ms |
| 輸入信號形式 | 無電壓接點或 NPN/PNP 開電極晶體管 |
| 電路絕緣 | 光電耦合絕緣 |
模擬量輸入（AI）規格
| 項目 | 電壓輸入 | 電流輸入 |
| 輸入范圍 | 0V~+10V | 0~20mA |
| 解析度 | 2.5mV | 5uA |
| 輸入阻抗 | 6MΩ | 250Ω |
| 輸入范圍 | ±13V | ±30mA |
| 響應時間 | 5ms/6 通道 | |
| 數位輸入范圍 | 12 位，碼值范圍：0~32000 | |
| 測量精度 | 0.2% F.S | |
| 隔離方式 | 光電隔離，通道間無隔離，模擬與數字光電隔離 | |
開關量輸出（DO）規格
| 觸點參數 |
|
| 觸點負載（阻抗） | 5A 250VAC/30VDC |
| 切換電壓 | 250VAC/30VDC |
| 切換電流 | 5A |
| 切換功率 | 1250VA/150W |
| 最小負載（1） | 5VDC 10mA 5VDC 1mA |
| 機械耐久性 | 2X107次 |
| 性能參數 |
| ||
| 絕緣電阻 | 1000MΩ(500VDC) | ||
| 觸點材料 | 線圈與觸點間 | 3000VAC 1min | |
| 斷開觸點間 | 1000VAC 1min | ||
| 浪涌電壓（線圈與觸點間） | 6kV(1.2/50μs) | ||
| 動作時間（額定電壓下） | ≤10ms | ||
| 釋放時間（額定電壓下） | ≤5ms | ||
| 沖擊 | 穩定性 | 98m/S2 | |
| 強度 | 980m/S | ||
| 振動 | 10Hz~55Hz 1.5mm 雙振動幅 | ||
| 項目 |
| |
| 負載 | 電阻性負載 | 2A/1 點，6A/3 點共 COM |
| 電感性負載 | 50VA | |
| 燈負載 | 100W | |
| 最小負載 | 10mA | |
| 電壓規格 | 250VAC,30VDC 以下 | |
| 驅動能力 | 觸點容量：5A/250VAC | |
| 響應時間 | Off-on 10ms，On-off 5ms | |
| 隔離方式 | 光電隔離 | |
