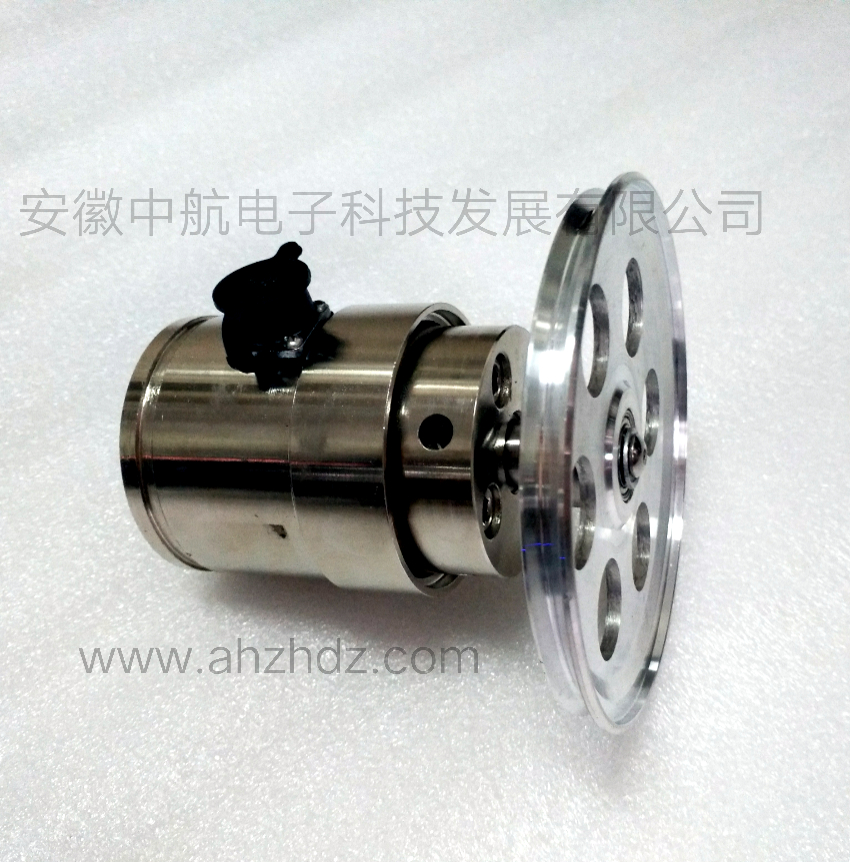

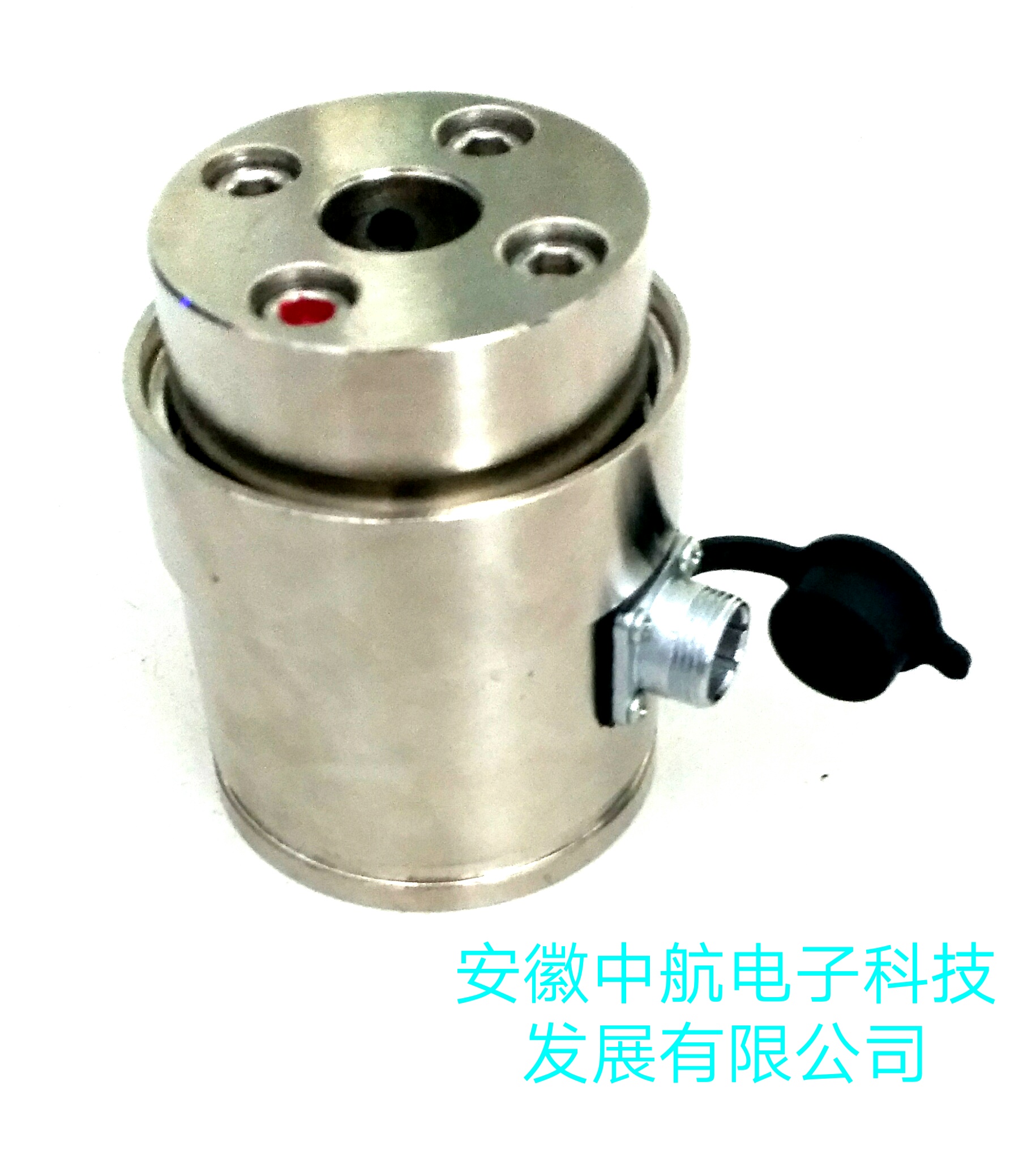

拉絲機張力傳感器ZHZL-XB懸臂式張力傳感器

產品介紹：

ZHZL-XB懸臂式張力傳感器采用懸臂雙梁結合半導體應變片原理，防塵防水防腐蝕設計，具有輸出信號線性好和響應速度快的特點，外形小巧，特別適合低張力活動輥的場合。普遍用于卷曲控制設備和生產線的張力控制上，常見的有拉絲設備，薄膜設備，紡織行業。工作電壓為12VDC，傳感器輸出的信號為0-20MV， 與信號放大器連接， 轉換為0-10V信號或者4-20MA的信號。 可連接PLC控制或顯示儀表顯示張力。量程范圍在50N-2500N之間。采用懸臂雙梁結合半導體應變片原理，防塵防水防腐蝕設計。具有輸出信號線性好和響應快的特點。外形小巧，特別適用于低張力活輪輥的場合。由于該張力傳感器內置溫度補償裝置，所以無需額外的溫度補償。

產品規格：

額定載荷:（N）................125，250,500,1000
過載系數..................................150%
輸入電壓..................................5VDC
張力信號輸出............................0-250mV
應變片電阻值...........................350Ω/全橋
綜合誤差................................＜±0.5%
線性誤差................................＜±0.5%
重復性誤差..............................＜±0.02%
環境度...................................95R.H.
環境溫度..............................-20～+70℃
溫度移................................0.02%/℃
傳感器接頭格..........................WS20
傳感器材料............................不銹鋼

產品特點：

輸出信號穩定（無零點漂移）
輸出信號線性度好
無需溫度補償網絡
可靠性、穩定性極高
張力應變片與基體粘結強度高
過載能力可達到150%
工業化防塵防水防腐蝕設計單個使用
