: 商海茫茫，千舟競發。自信使我們在這個競爭與發展同在，機遇與挑戰并存的環境中信心更足；努力讓我們學會腳踏實地和不懈追求。企業有了這兩點．就扎下了發展的根。它使企業里的每一個人在生活和工作中閃耀著人性，智慧的靈光，使我們的合作者和我們一樣更加信心百倍地迎接未來。這是我們的財富，也是我們的價值．更是我們?yōu)榭蛻籼峁┟恳患?yōu)質產品的動力和信念。做事踏實認真、待人寬容誠懇、追求博大精深、發展永無止境是全體博奧人的座右銘。精誠所致，金石為開，我們將繼續努力，不斷追求品質和服務,真誠協作, 開拓進取的共贏氛圍。我們真誠歡迎杜會各界賓朋蒞臨博奧．共謀發展。: 一:B型微機全中文顯示交流電機軟啟動器,系采用的單片微型計算機、半導體電力電子器件及現代控制技術所綜合構成的電動機新型起動、控制和運行保護的高科技產品。 B系列軟啟動器，除了優良的起動性能外，與其它同類產品比較，本產品還具有良好的顯示功能和完善的電動機綜合保護功能，可以確保電機及機械傳動設備的安全運行和使用壽命。是傳統產品的理想換代產品。: 上海軟啟動器 二、面板所顯示的各項中文參數功能說明： 0電機運行累計：0-9999秒，該計數值為歷次運行的時間累計，并且不受停電的影響，計滿9999秒后自動又回零開始。此項不可設置。 1起動時間：單位為秒；電動機開始起動時到運行時間。根據現場情況設置，設定范圍0.1-299秒 2停車時間：單位為秒；電動機開始停機時到停止時間。根據現場情況設置，設定范圍0.1-299秒出廠設置為0 3過載電流：單位為A；一般為電機銘牌額定電流的1.1倍左右。當電機在運行的時候（不包括起動過程電流），如果達到或超過該項數值，控制器將進行過載計時，當達到過載時間所設定的時間時，控制器將停止工作并產生過載故障信號提示。該電流具有反時限保護特性，即過載電流越大，保護時間就越短。 4?過載時間：0.1-299秒；當電機電流超過過載電流的設定值時,如超過該設定時間，則產生過載故障。該時間具有反時限保 護特性，即過載電流越大，保護時間就越短。出廠設置為5秒 5起動電壓：數值范圍：10-90 %；起動時電壓對應電源電壓的10%-90%，用戶可根據現場設備實際情況調整。出廠設置為50% 6額定電流：電機銘牌的額定電流，當功能選擇一項選擇了節能運行功能時，控制器將參照該設定進行計算和節能控制，即 通過降低電機的運行電壓來達到節電的目的，一旦負荷增加，控制器立即升高輸出電壓，以保證設備的正常工作。如只選 擇起動功能，則該項參說不使用。 7起動限流：單位為A：當起動方式選擇為“恒流時，該電流值為起動過程中電機電流值。在該起動方式下，電機的起動 時間取決于起動電流和設備的負荷及機械慣量。此時起動時間的設定值為保護時間，如果由于負載重原因導致在設定的時間內沒有完成起動，將會停機并產生“起動超時”故障，如設備正常，可通過增大限流值和增加起動時間來解決，必須 注意！該設定值不得超出“互感電流”設定值的二倍當起動方選擇為“降壓”時，該項參數值無效。 8輕載保護：電動機電流小于此參數時，軟啟動會出現輕載故障。出廠設置為0 9互感電流：單位為A：該項參數為生產廠家設定的互感器數據，用戶不得隨意修改。 10起動方式：降壓：在該方式下，電機起動時從設定的起動電壓一項中的低電壓開始，按所設定的起動時間逐漸線性地提 ?高輸出電壓，直到起動時間結束。恒流：即恒電流起動方式，特別適用于較大機械慣量的設備，如鼓風機等，這種恒轉矩的平滑起動可使設備和電機避免沖擊，可大大延長設備的使用壽命。在該起動方式下，請正確設定好“起動限流”和作為保護使用的“起動時間”這兩項參數。 11參數修改：禁止：在該狀態下，所有參數只能觀看，不能修改。允許：在該狀態下，所有參數都可以修改。當設備正常運 ?行時，應設置為禁止，以防止數據被誤修改.出廠設置為禁止。 12 功能選擇：起動：即控制器使用在通常電機的起動和運行的各項保護監測，適用于一般性的電機基本滿負荷均衡工作情況。 13 ?相序保護：有效：即控制器每次通電將檢測相序，如相序錯誤則故障。無效：即控制器無論輸入正反相序都可以正常工作，可用于輸入端正，反轉接觸器來控制電動機轉向的使用方面。出廠設置為無效。 14?通訊地址: 使用軟起動器的RS485通信通過計算機進行遠程操作，運行命令輸入，運行狀態管理，多臺軟起動器的功能碼 ? 數據的一次寫入等，實現功能碼輸入時的簡單化操作。范圍0-9999出廠設置為0 15器件保護?：有效（巡檢保護）電動機損壞或起動功率器件損壞時，軟起動不允許起動，保護電網的干擾和功率器件、電動機的進一步損壞。無效：此功能用于一臺軟起動裝置帶動N臺軟啟動時操作的設置:

產品型號適用電機功率

: 三、面板操作說明： 1左邊向上（↑）、向下（↓） 鍵為參數選擇鍵，用于選擇各參數項目；中間鍵（復位）為復位鍵，用于故障后復位；右邊向 上（↑）、向下（↓）鍵為參數內容修改鍵，用于修改選中對應的參數項。 2注意：在調試期間或在換主板或顯示板時，所有的數據都要從新調整，調整數具時要求緩慢調整，給與485通訊完成的準確性，使用后不得任意調整參數，以免造成設備不能正常運行使用:上海軟啟動器: 四、故障報警的屏幕內容顯示說明： 1電動機過電流報警：即電機電流已經超過過載電流所設定的保護電流值，且時間也超過過載時間所設定的延時值。該項報警在撤消運轉指令后將自動復位！ 2輸入相序錯誤報警：裝置初次安裝時電源相序錯誤。應更換輸入電源相序 3;輸入電源缺相報警：控制器的三相輸入電源有一相斷電。應檢查輸入電源。 4;電機電流異常報警：即電機三相繞組有缺相或者有三相電流嚴重不平衡現象。或限流太小。 5;起動時間超報警：這是恒流起動方式下才會出現的報警，初次使用時原因是“起動限流”值太小或者“起動時間”值太少， 正常使用后產生該報警則是機械負荷過重所致，應查明原因再起動。 6:C相負載缺相：電動機損壞、電動機沒接或可控損壞、插頭松動、線路板損壞等. 以上報警導致停止運行后，在查明原因排除故障后按面板上的（復位）鍵則能報警。才可以啟動。:

四、故障的屏幕內容顯示說明：

1電動機過電流故障：即電機電流已經超過過載電流所設定的保護電流值，且時間也超過過載時間所設定的延時值。該項故障在撤消運轉指令后將自動復位！

2輸入相序錯誤故障：裝置初次安裝時電源相序錯誤。應更換輸入電源相序

3;輸入電源缺相故障：控制器的三相輸入電源有一相斷電。應檢查輸入電源。

4;電機電流異常故障：即電機三相繞組有缺相或者有三相電流嚴重不平衡現象?；蛳蘖魈　?/span>

5;起動時間超故障：這是恒流起動方式下才會出現的故障，初次使用時原因是“起動限流”值太小或者“起動時間”值太少， 正常使用后產生該故障則是機械負荷過重所致，應查明原因再起動。

6:C相負載缺相：電動機損壞、電動機沒接或可控損壞、插頭松動、線路板損壞等.

以上故障導致停止運行后，在查明原因排除故障后按面板上的（復位）鍵則能故障。才可以啟動。

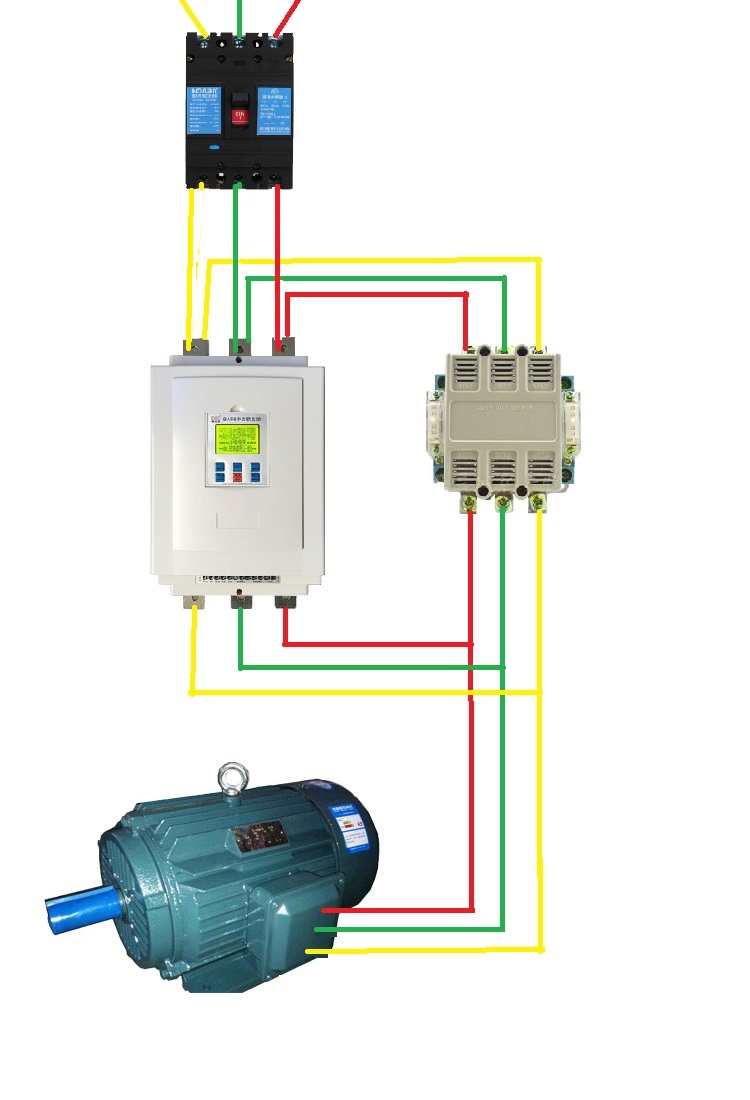

: 六:說明1:主進電源接上交流380伏電源2：出線接兩百瓦燈泡三只，注芯點接法燈泡同時啟動且亮度一致屬正常:: 上海軟啟動器 七:主回路端子R、S、T接電源端，U、V、W接電機端。端子標志印制于軟起動前面的標簽上。相序對軟起動器沒有影響。: 八：通用圖紙六進三出,一次接線接線主電路進電源接空氣開關,空氣開關下端接軟啟動器上端的R S T ,然后軟啟動器上端的L21,L22,L23接旁路交流接觸器的上端,軟啟動器的下端U,V,W接交流接觸器的下端,同時接電動機馬達.接線完工,通電試車:二次回路按照五：軟啟動器外接控制端子功能使用說明：在做兩線接線使用的時候只需要把1和3接通，軟啟動器就會啟動，1合3斷開軟啟動器就會停止，2號不需要接線，6號和8號接故障信號輸出接上指示燈就好；9號和10號接旁路輸出接交流線圈使用。:

: 九：外型尺寸見圖九：外型尺寸: 十：產品的使用條件 軟起動器所有技術參數在環境溫度低于40℃時有效，對高于40℃至60℃的環境溫度，額定功率需降低一個功率等級。: 上海軟啟動器 十一：產品型號 適用電機功率（KW） 型 功率(kw電流(A) B07.5:

運行界面

: 十二：訂貨說明：1用戶可根據電機容量來選擇相應的軟起動器，大規格的軟起動器亦能很好地用于小容量電動機。2用戶在使用B型軟起動器時，如果電機功率較大或者滿載長時間運行，為降低運行的功率損耗，應采用運行旁路接觸器。所用的旁路接觸器的額定電流只須約等于電機額定電流即可，在工作時，由于接觸器閉合和斷開時均為無載操作，觸點不會產生沖擊電流，故有很長的電氣使用壽命。3 用戶可訂購單獨的B系列電機軟起動器（裝置），也可定購成套的起動柜，制造可根據用戶的具體要求情況進行設計和制造。4 訂貨時請說明有沒有特殊特殊要求，若果有我們幫助設計和技術支持。5 訂貨時請確定電動機的功率與負載，如果有重型負載設備，請把軟啟動功率適當?shù)姆糯筮x擇，以保證電器設備的正常使用。6 使用環境有禁止有易燃易爆產品: 十三：1保修期產品的保修期為購買后2個月及由銘牌上記載的制造年月起12個月，兩制之中任何一個超過都為過修期。但是，如由余下述原因引起的故障，即使在保修內亦做有償修理。1）由于使用錯誤，自行改造及不適當?shù)木S修原因。（2）超過標準規范要求使用（3）購買后由于摔落及運輸中發生損害等原因。（4）地震、火災、縫在、雷擊、異常電壓、其它天災及二次災害等原因。2、售后服務（1）當使用狀態不好時，請首行檢查。請再次閱讀和對照使用說明進行檢查2）出現故障時，請與銷售商、或使用說明書上記載的（售后服務窗口本公司辦事）處聯系。（3）保修期內的修理：由于本公司制造上的問題所造成的故障時，作無修理。但是，必須正確和詳細填寫（軟啟動器保修書）中各項內容。否作有償修理。（4）超過保修期的修理：在修理后能維持功能的場合下，根據客戶的要作有償理。3、服務承諾（1）B系列軟啟動器75kw以下（含75kw）非人為原因損壞的一年內包換，75kw以上非人為原因損壞的一年內包修，超過一年期限提供有償術服務。（2）對客戶在軟啟動器使用操作上的技術支持：使用初期公司派技術服人員至客戶現場調試及安裝，并免費為客戶培訓相關技術負者人員。（3）本公司對客戶提出的技術服務，維修服務請求，24小時電話響應。（4）自接到客戶調試請求后，有直達到客戶城市的車，48小時內到達現場交通不便地區，72小時到達現場。 24技術服務電話：131158949556（徐工）:上海軟啟動器 24小時服務熱線:13115849556徐先生 http://www.boaodianqi.com 上海軟啟動器 標簽： 上海軟啟   上海軟啟動器廠家電話價格   溫州市軟啟動器   溫州市軟啟動器廠家
