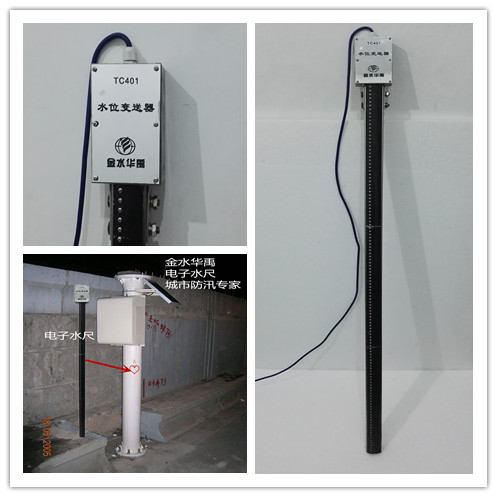

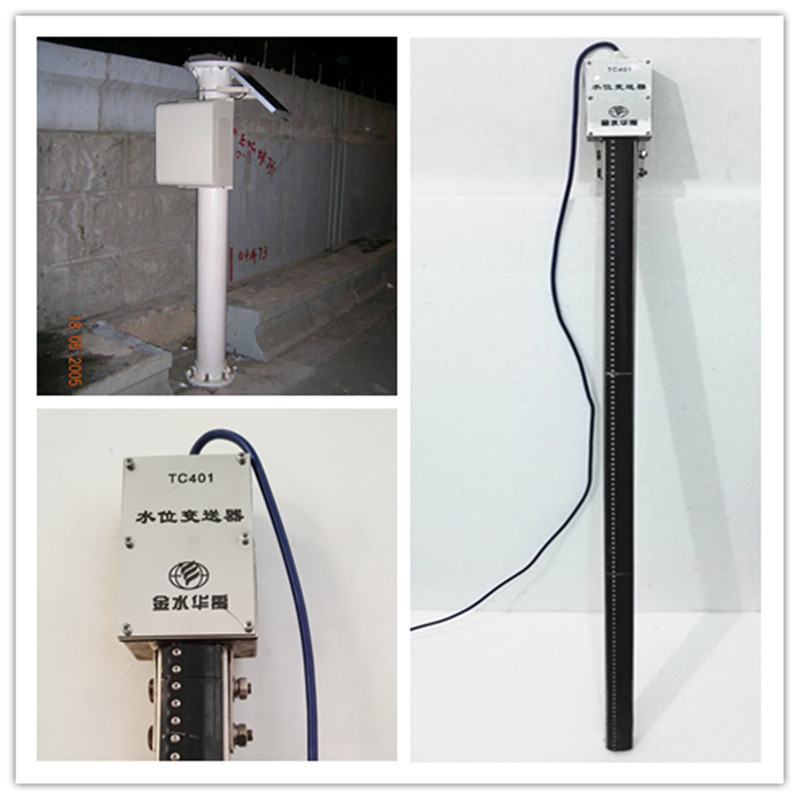

電子水尺TC-401城市防汛水尺

TC-401感應式數字液位傳感器

   本產品是一種采用微處理器芯片為控制器、內置通訊電路的數字式水位傳感器，具備高可靠性及抗干擾性能，可應用于江河、湖泊、水庫、水電站、灌區及輸水等水利工程中的水位監測，也可用于自來水、城市污水處理、城市道路積水等市政工程中的液位監測。

*產品分類

1)、按傳感器的分辨率分為0.5cm、1cm兩種；

2)、按輸出信號可分為：RS485、CAN、RS232、4~20mA電流信號輸出四種；

3)、按是否附帶測溫功能分類分為帶測溫功能的W型和不帶測溫功能的普通型。

*工作參數

 單元規格：40cm/80cm/120cm/160cm/240cm。

 變幅范圍：建議不超過10m。

 精   度：±1cm（全量程等精度測量）。

 供電電壓：DC12V±15%。

 輸出信號：RS485、CAN、RS232、4～20mA。

 靜態電流：≤30mA（DC12V）。

 能   耗：≤360mW（DC12V）。

 溫   度：-20℃~60℃。

 誤   差：0.5cm、1cm由所選傳感器的分辨率決定。

 級聯方式：法蘭連接。

安裝方式:垂直安裝、傾斜安裝、階梯安裝等。

城市道路積水防汛監測系統方案（電子水尺）

一. 前言

隨著我國經濟社會的不斷發展，伴隨著城市化運動的不斷加劇，城市的建設也在突飛猛進地高速發展，城市圈也在已經不斷擴大。為了緩解交通壓力和保證出行的暢通，許多城市建設了不少的立交橋和下穿隧道。

近年來，由強降雨引起的城市下穿隧道及立交橋下低洼處存在大量積水的現象時有發生，且有愈演愈烈的趨勢。在我國南方多雨的城市，積水有時竟然高達三米以上，且長時間不能及時排走，給人們的出行帶來了很大的不便，嚴重時竟引發行人的死亡和失蹤事件……尤其是2012年7月21日北京市區內的強降雨，讓全國人民記憶猶新……。

為此，城市道路積水防汛監測系統的建設極為必要，尤其是下穿隧道、低洼地帶的積水監測。城市道路積水防汛監測系統即可以為決策機構的管理者提供道路積水的實時信息，也為市政排水調度管理機構提供數據，還可以通過廣播、電視、手機等媒體為廣大老百姓提供出行指南。

二. 城市道路積水防汛監測系統簡介

道路積水防汛監測系統主要對道路低洼地帶、下穿隧道等積水點進行實時的水位監測，系統一般由中心站和遙測站（監測站）組成。

遙測站（監測站）一般選在一下雨就積水的地點，主要功能是監測各個積水點的實時水位數據，并定時上報至中心站。

中心站一般設在相應的管理機構的機房，通過相應的應用軟件，接收并處理由遙測站發來的數據，根據需要給決策者提供相應的技術信息。同時，系統通過WEB發布相關的實時信息，有權限的上網人士通過瀏覽器就能夠看到積水的實時信息。

有市電電源條件的路橋橋洞口，可以通過LED大屏實時顯示當前水位值，給行人和車輛提供明確的信息，進一步保證了行人和車輛的平安；同時，中心站上位機可以對顯示屏的內容進行設置管理。
