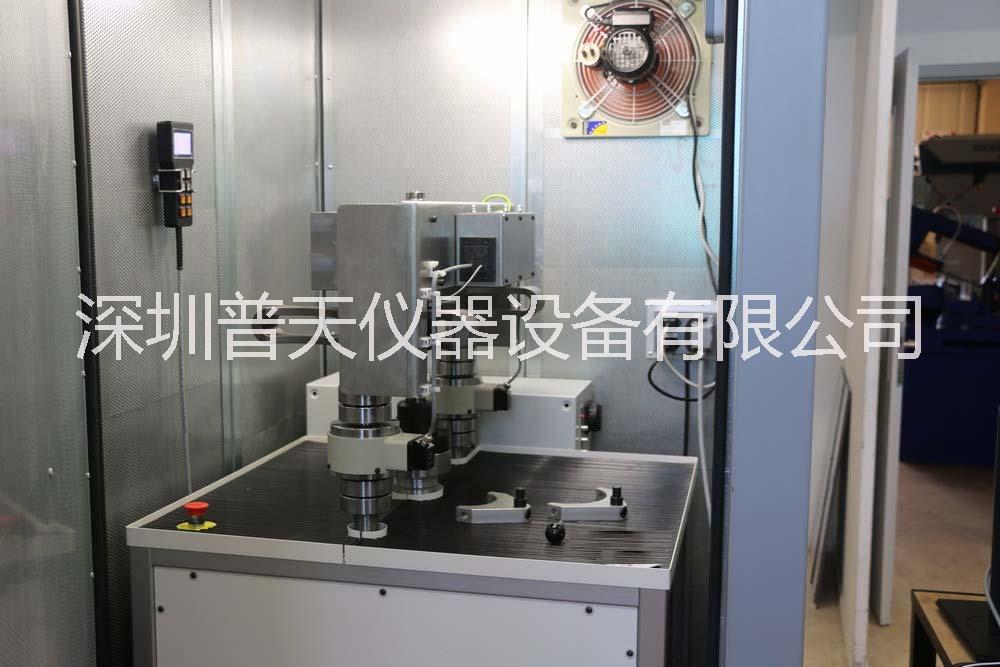

RUMUL1000Hz 超高頻 1000Hz 超高頻共振疲勞試驗

RUMUL1000Hz 超高頻共振疲勞試驗機
型號:GIGAFORTE-50 帶 MAGNODYN 雙激振系統
靜態峰值 ： 50 kN 拉／壓
動態峰值 ： ±25 kN (拉/壓)
靜態載荷 ： 50 kN 拉／壓
動態行程 ： 8 mm（±4mm）
頻率范圍 ： 970-1030 Hz
動態負載精度 ： ≤ 0.5%
靜態負載示值 ： ≤ 0.5%
自適應同軸度誤差 ： ≤ 3.0 %
頻率下降檢測精度 ： ≤ 0.01 Hz
全密閉隔音房 ：步入式
雙柱工作空間 ： 大于 500mm
毛重量 ： 大約 2,000kg
新型激振控制系統:
主機上半部分設計特點，系統配備了雙激振系統作為動力源, 同步協調工作,最
新的設計理念, 2 個高精度傳感器同時進行數據采集.
內置 TUTOS  控制系統 (24KHz  數據采集)
TUTOS 數值化控制器
RUMUL 數值化智能化的控制器: 采用全數字化控系統，24KHz 數據采集,
是航天級數字化這能化控制器, 真正實現了實時閉環控制功能.
RUMUL 控制單元(電源優化能力和精密控制) , 該控制器內嵌功能強大的
Linux 操作系統, 雙核處理器系統單元, 高精度數據采集和精密控制，真正
實現了數字化智能化實時閉環控制功能.
嵌入式 64 位處理架構的技術,并行地控制機器所有通道的執行任
務。新的技術像數位信號處理和整合性 FPGA(領域計劃門陣列)，連接
內建的 64 位的處理架構，用以獲致的長期穩定狀態。以 Windows 操
作系統為外部顯示和存儲環境, 操作終端為商用計算機系統。
注：
該設備采用全數字化控系統，內置的計算機處理器與數字化控制器整合為一
體，具能.有真實的數字化控制器硬件設備；主機+智能化控制器+計算機終端實
時通訊，真正實現了實時閉環控制功能。
系統控制方式:
動靜態載荷控制
動態應力測量 控制
動態位移測量控制
并對以上測試數據進行有限設定和實時監控。
機器控制部分
采用全數字控制系統,有效接收 A/D,D/A 信號,實實進行處理
- 測量放大器，用于載荷，行程及應變選項
- 數字轉換器
- 集成在線處理計算機
- 伺服放大器
- 穩壓電源系統
配備工作臺板 ( 690 x 840  毫米)
附有
1: 雙立柱升降系統，以便提升測試空間
2: 安全緊急開關.
2.  雙激振高頻發生器
安裝在機器的上半部, 雙激振系統同步協調工作
動力源: 50KN(+/-25KN)
頻率范圍: 990-1000Hz
3.  動靜態傳感器 1  對(2  個)
范圍: 50KN
傳感器對稱安裝在雙立柱上
用于雙激振系統, 同步快速數據采集.
動態精度: 0.5% (10%-)
靜態精度: 0.5% ( 10%- )
4.  機械夾具及工裝 1  套
適用于有螺紋圓棒試樣:
(M8,M10,M12,M14,M16, M18… M22)可選
承重達 100 kN
2 × 2 塊熱處理高強度鋼 ,配備連接旋緊壓盤
提供扳手 1 套；可用于拆卸有螺紋夾具及壓盤。
5.  數字式手控面板 1  個
帶有 30*50mm 大屏幕液晶顯示操作面板;
8 健式功能控制鍵
可進行電腦軟件和手控面板的切換操作，操作人員可以離線
電腦軟件, 通過控制面板啟動動載和靜載控制器；控制橫梁上
下移動, 橫梁移動加速，解除位移限位，可顯示當前的動態、
靜態載值及行程位移等顯示值。
6.  Labview Woehler  疲勞版測試軟件
RUMUL  軟件程序 Woehler (  版疲勞測試 )
主要包含:
—  以鼠標操作測試設備
—  顯示設定值及實際值于屏幕上
—  用顯示器功能顯示 12 組疲勞檢測數據
—  監控機器信息、警報、停止等不同的反應
—  顯示頻率下降
共鳴的頻率一試件的強度不同而定。因裂縫長度將
被量測，并與預選的數值做比較。一旦頻率到達設
定值，機器將被關上。。
—  在線求助系統
—  在測試架構中儲存測試和軟件設定
—  儲存被用戶定義的記錄中的中間的結果。存儲間隔
或者依事件而定
—  帶有信息的局域網整合
—  程序可功能上引導正確的操作測試設備。當退出程
序時，所有設定值將被記憶
7.  配備步入式隔音房 1  間
1): 房間內飾金屬網格吸音防燥材料
2): 配備通風及照明系統,.
3): 配備溫度控監測系統,可啟風冷卻裝置。
4): 設備正常運轉指示燈, 安裝在隔音房外 .
8.  疲勞測試評價軟件 SAFD ( 可選項)
該軟件（Windows 環境）是通用的疲勞測試評價軟件，
用于高周疲勞（HCF）和長壽命疲勞區間（LLF）應力控
制的疲勞測試。評價結果和測試數據可通過多種方式表
達，如 S-N 圖（半對數或雙對數）和概率統計圖表。
自動模擬出 S-N  曲線：
該軟件可以根據 10-15 組測試數據，自動模擬出 50-100
組測試數據的 S-N 曲線，不但節省了大量測試時間，而
且也節省了試樣的制作成本。
概率分布和統計方法：
執行 log-/正態，Sine 和 Weibull 分布，標準根據 DIN
969 (1997-12) 和 ISO 3800 (1993-E)，帶多種評價器功
能的選擇工具用于相關和通用的高周疲勞分布，含
平均斜率。
支持的測試方法：
兼容 Woehler 軟件提供的各種方法，例如：步降測試，完
整的測試矩陣，水平測試（例如臨界方法），階梯測試和
組合測試過程。
