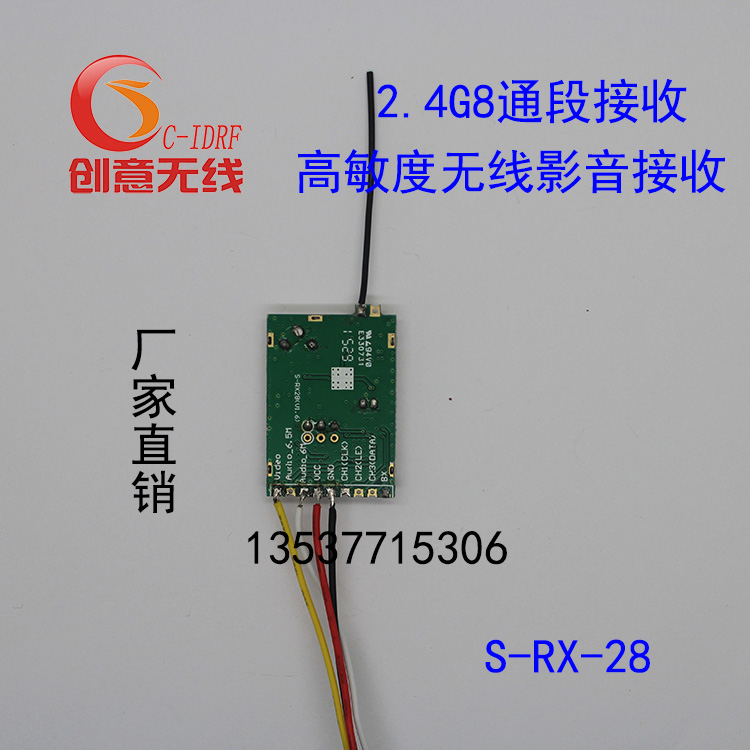

S-RX28創研數字2.4G無線圖傳 無線傳輸接收模塊 模組產品

  本模塊屬于 2.4G頻段內與工業、科學和醫療等非無線通信設備共用頻率的短距離微功率無線電通信設備，可在有限范圍內傳輸音頻與 /或視頻。采取低功耗設計，集成 VCO、PLL、寬帶 FM視頻解調、
FM伴音載頻，使模塊體積更??；采取插件封裝形式，方便用戶的安裝要求。
本模塊的應用只需簡單連接電源，單 雙音頻線，視頻線，接上天線就可接收音樂、圖像信號。
特性
?2.4G 寬帶FM接收
?小體積：36*23.5*6mm
?低功耗：3.3v110mA
?高接收靈敏度：-90dBm
?低雜波泄漏：符合CE，F(xiàn)CC要求。
?直接輸出音頻、視頻信號。
?8頻道接收。
?開關工作模式：8 LED
  插件安裝，方便用戶使用。
應用
1.VCD/DVD/DVB音頻/視頻無線傳輸；
2.雙聲道無線音箱；
3.嬰兒監視；
4.實時現場圖像監控；
5.安防傳輸系統；
6.PSP游戲轉TV
7.無線可視倒車


腳位 腳 名 說 明
1 VIDEO       視頻輸出，輸出阻抗為75歐
2 AUDIO_6.5M  音頻輸出（R_6.5M）
3 AUDIO_6M    音頻輸出（L_6.0M）
4 VCC 5V      電源輸入
5 GND         電源地
6 CH1(CLK)    頻道1開關輸入   低有效
7 CH2(LE)     頻道2開關輸入   低有效
8 CH3(DATA)   頻道3開關輸入   低有效
9 BX BX       默認頻點模式接地

10 ANT        天線輸入         阻抗50歐
