5.8G無線 5.8G無線影音接收模塊 無人機圖傳方案

概述

本模塊屬于5645-5965MH頻段內與工業、科學和醫療等非無線通信設備共用頻率的短距離微功率無線電通信設備，可在有限范圍內傳輸音頻與 /或視頻。采取低功耗設計，集成 VCO、PLL、寬帶 FM視頻解調、

FM伴音載頻，使模塊體積更??；采取插件封裝形式，方便用戶的安裝要求。

本模塊的應用只需簡單連接電源，單 雙音頻線，視頻線，接上天線就可接收音樂、圖像信號。

特性

l 5.8G 寬帶FM接收

l 小體積：26*24*3.5mm

l 低功耗：3.3v110mA

l 高接收靈敏度：-90dBm

l 低雜波泄漏：符合CE，FCC要求。

l 直接輸出音頻、視頻信號。

l 24頻道接收。

應用

1. VCD/DVD/DVB音頻/視頻無線傳輸；

2. 雙聲道無線音箱；

3. 嬰兒監視；

4. 實時現場圖像監控；

5. 安防傳輸系統；

6. PSP游戲轉TV

7. 無線可視倒車

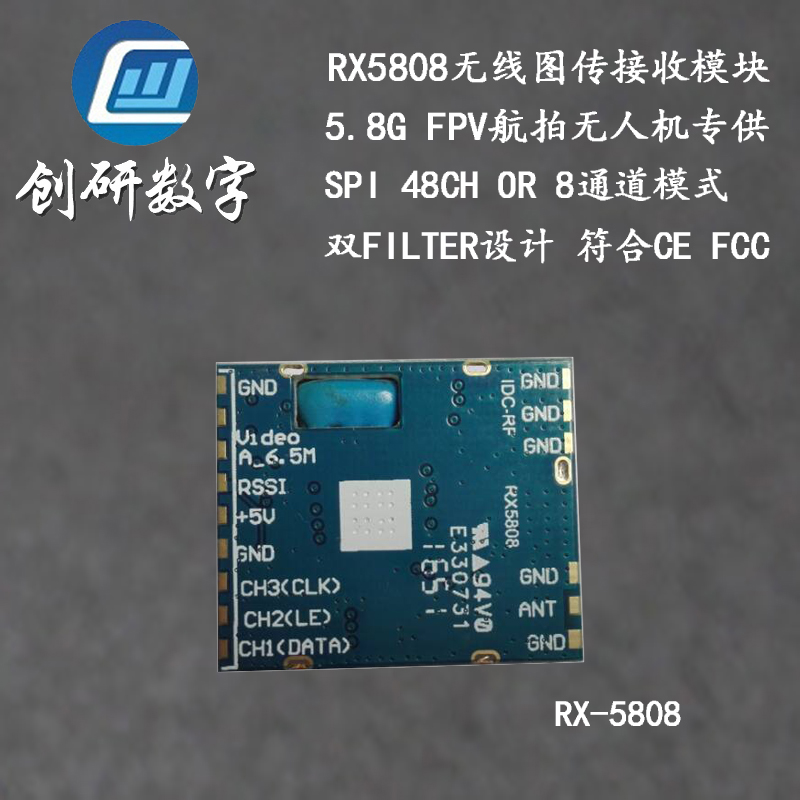

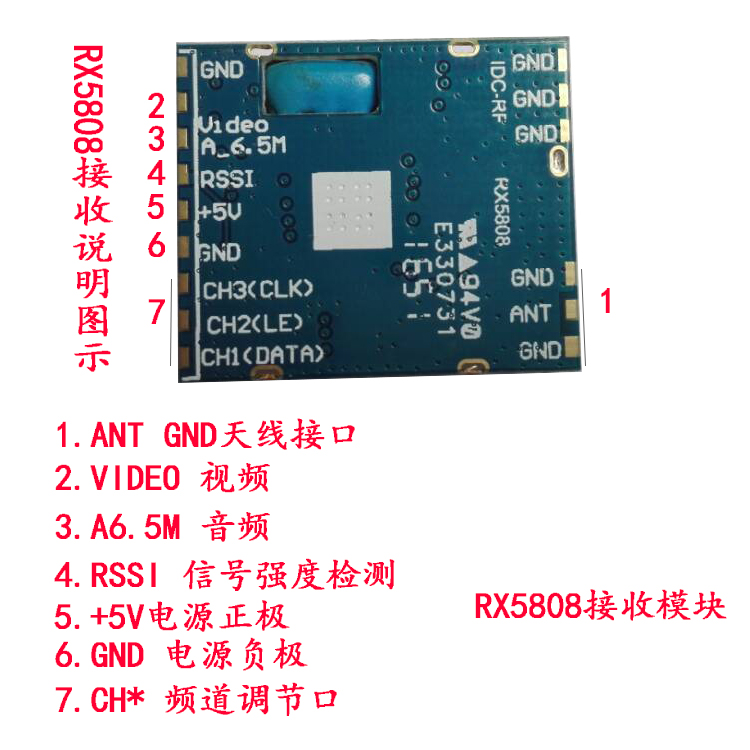

外觀圖

24頻點選擇表：（”0”代表接地,”1”代表接3.3V正電源,”X”代表懸空）

額定值(如超出額定值，可能造成內部器件損壞)

參數

符號

工作條件

最小值

典型值

值

單位

供電電壓

VCC

＋3.0

5

＋5.5

V

輸入電壓

Vi

-0.5

VCC+0.5

V

輸出電壓

Vo

滿足負載條件時

GND

VCC-0.5

V

存儲溫度

Tstg

僅指模塊本身，不含包裝物

-10

60

°C

濕度

10%

50%

85%

推薦的工作條件(如果不符合推薦的工作條件，可能達不到規定的電氣性能指標)

參數

符號

工作條件

最小值

典型值

值

單位

供電電壓

VCC

3.3

5

5.5

V

電源紋波電壓

Vlp

10

25

mVpp

輸入電壓

Vi

GND

-

VCC

V

工作溫度

Ta

僅指模塊本身，不含其他部分

-10

27

55

°C

電氣特性 (VCC=5.0V, Ta=25°C)

參數

符號

工作條件

最小值

典型值

值

單位

供電電流

Icc

Vcc=5.0V

160

180

200

mA

射頻

接收靈敏度

Pi

50Ω系統

-85

-88

dBm

頻率穩定性

Fstb

-100

+100

ppm

輸入阻抗

Ri

50Ω系統

50

Ω

輸入駐波比

VSWR

50Ω系統

2：1

3：1

視頻

視頻輸出阻抗

Rvo

75Ω

Ω

視頻輸出電平

Vvo

負極性，75Ω負載

0.9

1

1.25

Vpp

頻率響應

Fbdv

50Hz ~ 6MHz

-5

+5

dB

信噪比

S/N

38

dB

音頻

副載波解調頻率

Fa

4.5

6.0/6.5

6.5

MHz

音頻輸出阻抗

Rao

1kHz正弦波

600

1K

Ω

音頻輸出電平

Vao1

1kHz正弦波，雙聲道

0.8*

Vpp

頻率響應

Fbda

100~10kHz,1.0Vpp正弦波

100

10K

Hz

諧波失真

THD

1kHz, 1.0Vpp 正弦波

0.6

1.5

%

信噪比

S/N

1kHz, 1.0Vpp 正弦波

45

dB
